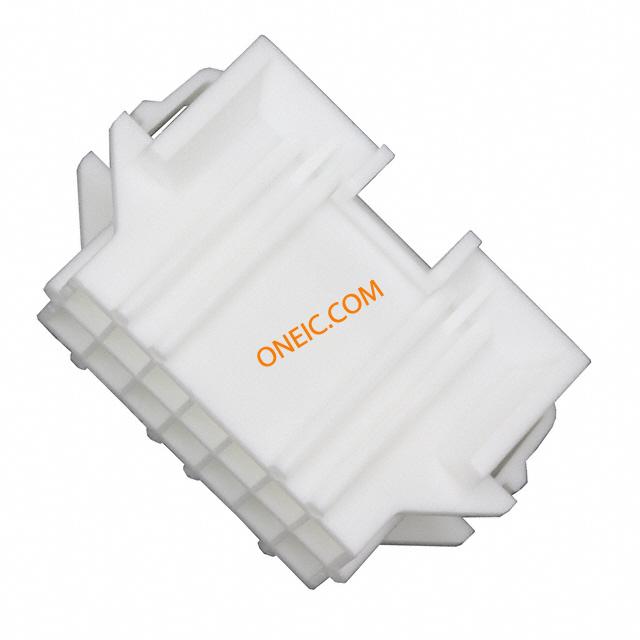

15-06-0146
| 制造商 | Molex, LLC |
| 描述 | CONN PLUG 14POS W/PANEL MNT EARS Plug Housing 4.20mm BMI UL94V-0,D/R,14w Headers & Wire Housings 4.20MM PLUG HSG 14P 2ROW W/PNL MT EARS 4.20mm Pitch Mini-Fit® BMI Plug Housing, Dual Row with Panel Mount Ears, PA Polyamide Nylon 6/6, UL 94V-0, 14 Circuits Molex MINI-FIT BMI 系列 2 行 4.2mm 节距 14 路 直 公 面板安装 压接连接器外壳 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | Mini-Fit BMI | 零件号别名 | 0015060146 42475-1421 |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | 1 |
| 工厂包装数量 | 1000 | ||
合规参数
| RoHS | Compliant | ||
电气参数
| 最大额定电流 | 6 A, 9 A | 连接器类型 - 电压输入 | Male |
机械参数
| 颜色 | Natural | 深度 | 25.6mm |
| 间距 | 0.165" (4.20mm) | 宽度 | 16.8mm |
| 长度 | 36.8mm | 包装方式 | Bulk |
| 方向 | 直 | 排间距 | 0.165" (4.20mm) |
| 触头类型 | Male Pin | 安装类型 | Panel Mount, Snap-In |
| 连接器类型 | Plug | 排数 | 2 |
| 壳体材料 | Nylon | 触点数 | 14 |
| 接触件端接 | Crimp | 位数 | 14 |
产品信息
| 备注 | Contacts Not Provided | 类型 | Plug Housing |
| 连接器性别 | Male | 系列 | 42475 |
| CAD图纸 | 3D CAD Model | 产品子类型 | Wire Housings |
| 基础产品编号 | 42475 | 应用细节 | Power, Wire-to-Wire, Wire-to-Board |
| 适用产品/相关产品 | Mini-Fit BMI Plug | ||
文档与媒体
PDF 文档
