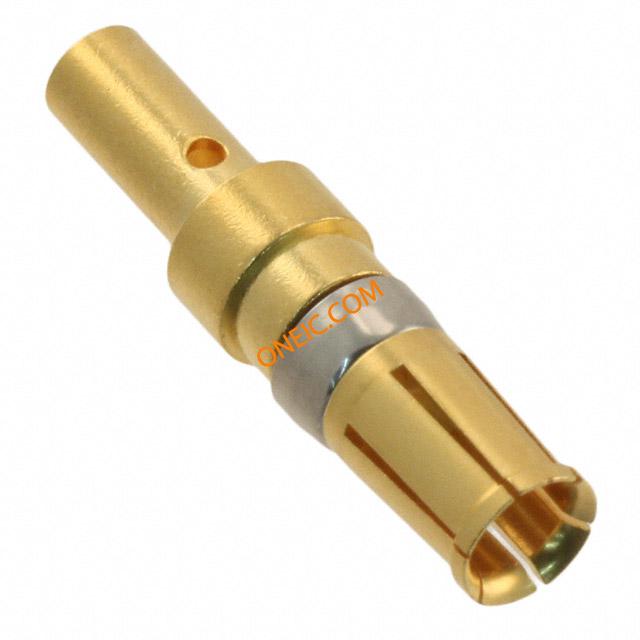

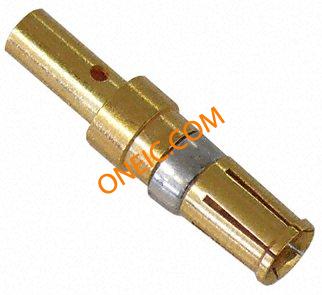

点击放大查看
09691827421
| 制造商 | |
| 描述 | D-Sub Mixed Contact Connectors D SUB MIXED FE 20A S POWER CONTACT PL3 DSUB MIXED FE 20A POWER CONTACT D-Sub High current Crimp 20A F 12-14AWG D-SubHighcurrentCrimp20AF12-14AWG Harting 母 压接 功率 D-Sub 连接器电源触点, 14 → 12 AWG |
| 分类 |
商业参数
| 零件号别名 | 09 09-69-182-7421 182 69 7421 | 标准包装数量 | 1 |
| 工厂包装数量 | 100 | ||
合规参数
| RoHS | RoHS Compliant | ||
电气参数
| 最大额定电流 | 20A | ||
机械参数
| 长度 | 23mm | 包装方式 | Bulk |
| 导线线规 | 12-14 AWG | 端接方式 | Crimp |
| 触点形式 | Machined | 触头类型 | Female Socket |
| 连接器类型 | 母座 | 接触镀层 | Gold |
| 触头材料 | Copper Alloy | 端接排数 | 压接 |
| 端接表面处理 | Gold | 接触件端接 | Crimp |
| 接触镀层厚度 | 8µin (0.20µm) | 线规或范围 - mm² | 14 → 12 AWG |
| 端接镀层厚度 | 8µin (0.20µm) | ||
产品信息
| 类型 | Power | 连接器性别 | Female |
