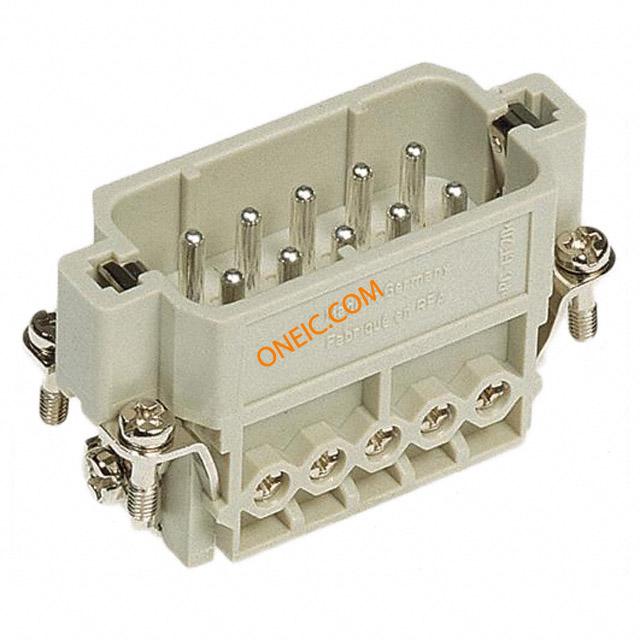

09200102612

制造商	HARTING Technology Group
描述	Conn Rectangular M 11 POS Crimp ST Panel Mount Heavy Duty Power Connectors HAN A 10P M SCREW SCREW TERMINATION HAN A 10 POS. M INSERT SCREW Han A 10 2 Male Straight, Panel Mount 16A,600V Insert;250V;16A;Male;10;RoHSCompliant;HanASeries;10AProductSize Connector: HAN; male; Han A; PIN:10; 10+PE; size 10A; 16A; 250V; 1mΩ Han A Male Insert-Screw: Han A 10 Position M Insert Screw Harting Han A 系列 2行 10针 10P+E极插头电源连接器插件 , 面板安装
分类	连接器解决方案重载连接器重载连接器

对参数有疑问？问 AI 助手

商业参数

零件号别名	010 09 09-20-010-2612 20 2612	产品类别	Heavy Duty Power Connectors
标准包装数量	1	工厂包装数量	10

合规参数

RoHS	Lead free / RoHS Compliant	欧盟RoHS	Compliant
材料阻燃等级	UL94 V-0

电气参数

测试电压	4kV	额定电压	600V
接触电阻	1mΩ	最大额定电流	16A
最小输入电压	250V

机械参数

尺寸	10A	颜色	Gray
深度	33	高度	22.8
重量	0.05 kg	包装方式	Bulk
方向	直	本体尺寸	33 x 56 x 23mm
端接方式	Crimp	重量（g）	48.00000
安装类型	Straight	连接器类型	Insert
接触镀层	Silver	排数	2
封装形式	size 10A	插入力	Male
触头材料	Copper Alloy	壳体材料	Polycarbonate (PC)
总长度	56	包装数量	3
尺寸/外形	10A	端接排数	螺钉
端接样式	Screw	第一触头极性	M
触点数	11	位数	10+Ground
镀层厚度（通用）	3µm	绝缘材料 - 材质	polycarbonate
线规或范围 - AWG	18-14	线规或范围 - mm²	1...2.5mm2
触点材料 - 镀层	silver plated	第一连接器安装特征	10+PE

产品信息

SPG	3	类型	Rectangular
连接器性别	Male	系列	HAN A
极性	10P+E	CAD图纸	3D CAD Model
极数格式	10P+E	产品子类型	Inserts
适配器系列	Han A	单元数量	1

环境参数

机械寿命

500cycles

工作温度

-40°C ~ 125°C

相关型号

09200101440

Harting Technology Group

Connector Accessories Top Entry Hood Heavy Duty Power Connectors HAN10A PG13.5 TOPENT METAL HOOD HAN A HOOD TOP LC PG 13.5 2 PEGS High type top entry hood,PG13.5 size 10A HAN10AHood(TopEntry,SingleLeverPeg)PGThread Enclosure: for Han connectors; Han; size 10A; for cable; straight Han A Hoods: Han A Hood Top Entry LC PG 13.5 2 Pegs Harting Han A 系列顶入电源连接器

¥210.7196

详情

19200101540

Harting Technology Group

Connector Accessories 1 POS Hood Metal Heavy Duty Power Connectors HAN 10A M20 SIDE METAL HOOD HAN A HOOD SIDE LC 2 PEGS M20 Industrial hood,side entry,M20,10A HANAHOODSIDEENTRYLC2PEGSM20 Enclosure: for Han connectors; Han; size 10A; for cable; angled Han A hood side entry, size 10 A, LC 2 Pegs M20 Harting Han A 系列侧入电源连接器

¥79.9680

详情

09200102812

Harting Technology Group

Conn Housing F 10Power/1Ground POS Screw ST Cable Mount Heavy Duty Power Connectors HAN A 10P F SCREW SCREW TERMINATION HAN A 10 POS. F INSERT SCREW Han A 10 2 Female Straight, Panel Mount 16A,600V PowerConnectorInsert;Female;10 Connector: HAN; female; Han A; PIN:10; 10+PE; size 10A; 16A; 250V Han A Female Insert-Screw: Han A 10 Position F Insert Screw Harting Han A 系列 2行 10针 10P+E极插座电源连接器插件 , 面板安装

¥99.4867

详情

09200100301

Harting Technology Group

Connector Accessories Bulkhead Housing Heavy Duty Power Connectors HAN 10A BULKHEAD MNT 1 LEVER METAL HAN A BASE PANEL 1 LEVER Han(R) panel mount housing,Size 10A HOUSING,HAN10A,PANELMOUNT,SINGLELEVER Enclosure: for Han connectors; Han; size 10A; with lock; IP65 Han A Housings: Han A Base Panel 1 Lever Harting Han A 系列隔板外壳

¥90.6000

详情

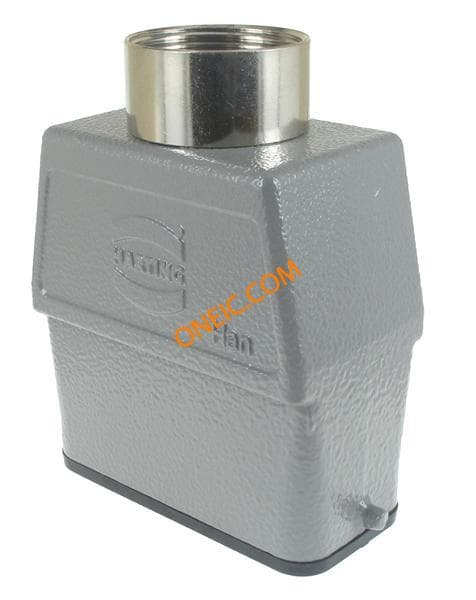

09200100441

Harting Technology Group

Connector Accessories Hood With Top Entry Metal Heavy Duty Power Connectors HAN 10A PG21 TOP ENT METAL HOOD HAN A HOOD TOP HC 2 PEGS PG 21 HAN 10A Hood (Top Entry; Single Lever Peg) PG Thread HAN10AHood(TopEntry,SingleLeverPeg)PGThread Han A Hoods: Han A Hood Top Entry HC 2 Pegs PG 21 Harting Han A 系列顶入电源连接器

¥163.0300

详情

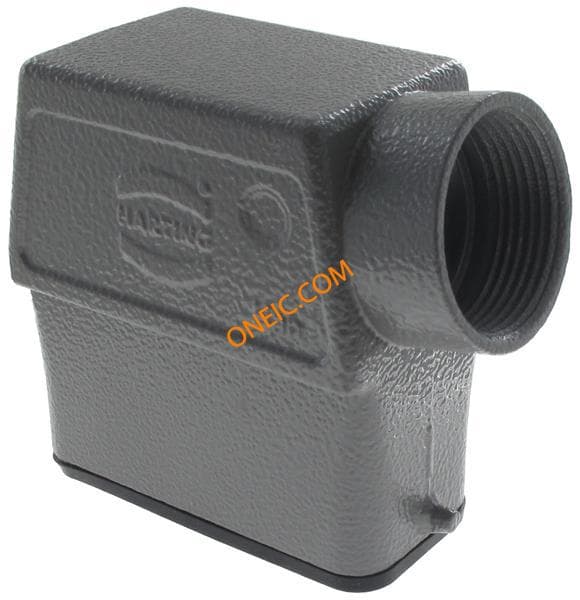

09200100541

Harting Technology Group

Connector Accessories Hood Heavy Duty Power Connectors HAN 10A PG21 SIDE METAL HOOD HAN A HOOD SIDE HC 2 PEGS PG 21 HANAHood(SideEntry)2PegsPG21 Han A Hoods: Han A Hood Side Entry HC 2 Pegs PG 21

¥130.3240

详情

09200100321

Harting Technology Group

Connector Accessories Housing Bulkhead Mounting Heavy Duty Power Connectors PLS CVR HSG BULK HD HAN A BASE PANEL 1 LEVER LOCK Bulkhed Mtg Housing w/Thermo Plastic Cover BulkhedMtgHousingw/ThermoPlasticCover Enclosure: for Han connectors; Han; flange (4 holes), on panel Han A Housings: Han A Base Panel 1 Lever Lockable thermo Harting Han A 系列电源连接器 , 表面安装

¥122.5700

详情

09200101541

Harting Technology Group

Connector Accessories Hood Metal Heavy Duty Power Connectors HAN 10A PG16 SIDE METAL HOOD HAN A HOOD SIDE LC 2 PEGS PG 16 Low type side entry hood,PG16 size 10A Han10AHood(SideEntry,SingleLeverPeg)PGThread Enclosure: for Han connectors; Han; size 10A; for cable; angled Han A Hoods: Han A Hood Side Entry LC 2 Pegs PG 16 Harting Han A 系列侧入电源连接器

¥156.2743

详情

19200100546

Harting

HAN A HOOD SIDE HC 2 PEGS M25 Heavy Duty Power Connectors HAN 10A M25 SIDE METAL HOOD Enclosure: for Han connectors; Han; size 10A; for cable; high Han A Hoods: Han A Hood Side Entry HC 2 Pegs M25 Harting Han A 系列侧入电源连接器

¥159.5552

详情

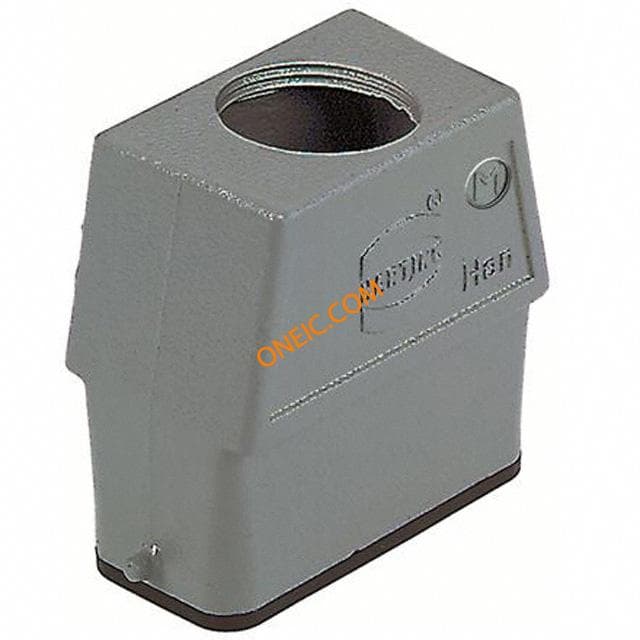

19200100446

Harting

HAN A HOOD TOP HC 2 PEGS M25 Heavy Duty Power Connectors HAN 10A M25 TOP ENT METAL HOOD HANAHOODTOPENTRYHC2PEGSM25 Enclosure: for Han connectors; Han; size 10A; for cable; high Han A Hoods: Han A Hood Top Entry HC 2 Pegs M25 Harting Han A 系列顶入电源连接器

¥117.9800

详情

09200100540

Harting

HAN A HOOD SIDE HC 2 PEGS PG 16 Heavy Duty Power Connectors HAN 10A PG16 SIDE METAL HOOD Han A Hoods: Han A Hood Side Entry HC 2 Pegs PG 16

¥120.5640

详情

19200100251

Harting

HAN A BASE HC 1 LVR 1 M25 Heavy Duty Power Connectors SURFACE MOUNTING HSG 1 SIDE ENTRY HANABASESURFACEHC1LVR1ENTRYM25 Enclosure: for Han connectors; Han; size 10A; with lock; M25; IP65 Han A standard housing, size 10 A, base surface HC 1 side entry M25 Harting Han A 系列电源连接器

¥164.5600

详情

09200100440

Harting

HAN A HOOD TOP HC 2 PEGS PG 16 Heavy Duty Power Connectors HAN 10A PG16 TOP ENT METAL HOOD High type top entry hood,PG16 size 10A Hood;Metal;63mm;36mm;67.5mm;Pg16CableEntry Han A Hoods: Han A Hood Top Entry HC 2 Pegs PG 16 Harting Han A 系列顶入电源连接器

¥134.0960

详情

19200100290

Harting

BASE SURFACE HC 1 LVR 2 M20 Heavy Duty Power Connectors SURFACE MOUNTING HSG 2 SIDE ENTRY PANEL SOCKET HAN 10A 2 M20 PANELSOCKETHAN10A2M20 Enclosure: for Han connectors; Han; size 10A; with lock; M20; IP65 Han A Housings: Base Surface HC 1 Lvr 2 Entry M20 Harting Han A 系列电源连接器

¥167.9600

详情

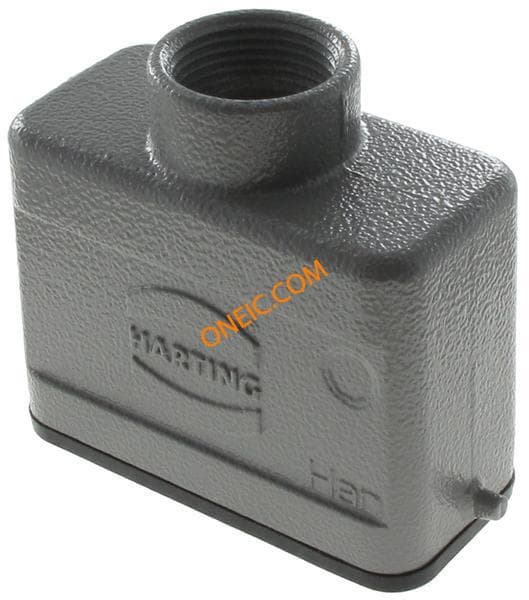

19200101440

Harting

HAN A HOOD TOP LC TWO PEGS M20 Heavy Duty Power Connectors HOOD TOP ENTRY Industrial hood,top entry,M20,10A HANAHOODTOPENTRYLCTWOPEGSM20 Enclosure: for Han connectors; Han; size 10A; for cable; straight Han A Hoods: Han A Hood Top Entry LC two pegs M20 Harting Han A 系列顶入电源连接器

¥195.6318

详情

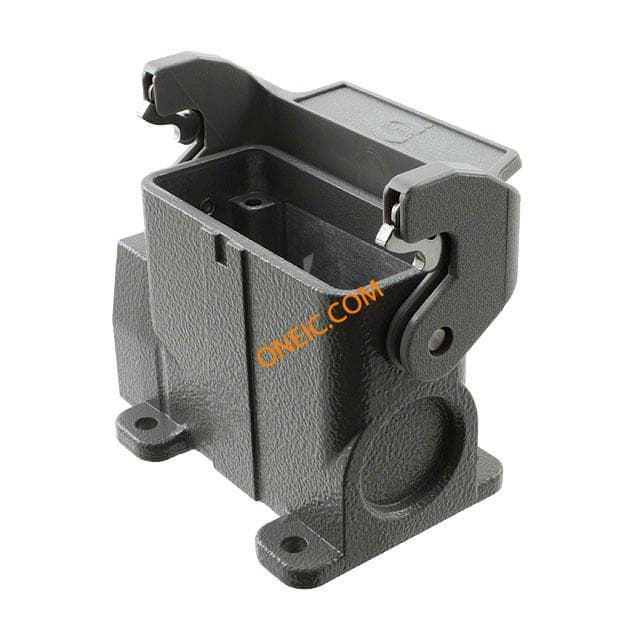

09200100251
