点击放大查看

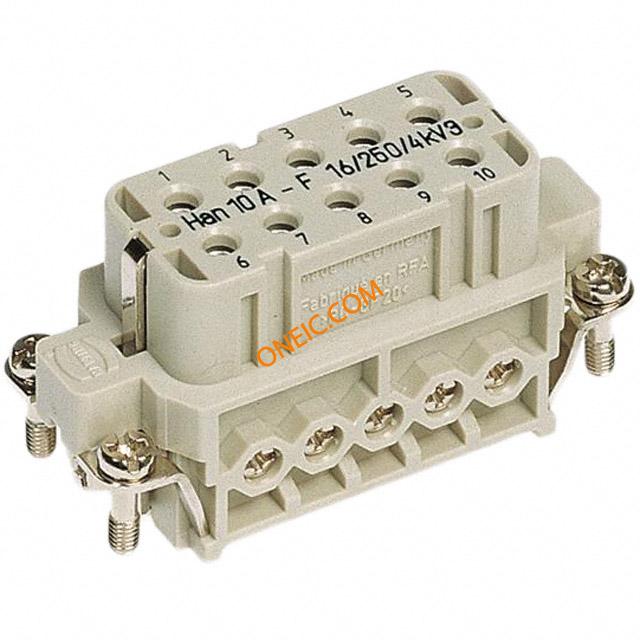

09200102812

制造商	HARTING Technology Group
描述	Conn Housing F 10Power/1Ground POS Screw ST Cable Mount Heavy Duty Power Connectors HAN A 10P F SCREW SCREW TERMINATION HAN A 10 POS. F INSERT SCREW Han A 10 2 Female Straight, Panel Mount 16A,600V PowerConnectorInsert;Female;10 Connector: HAN; female; Han A; PIN:10; 10+PE; size 10A; 16A; 250V Han A Female Insert-Screw: Han A 10 Position F Insert Screw Harting Han A 系列 2行 10针 10P+E极插座电源连接器插件 , 面板安装
分类	连接器解决方案重载连接器重载连接器

对参数有疑问？问 AI 助手

商业参数

零件号别名	010 09 09-20-010-2812 20 2812	产品类别	Heavy Duty Power Connectors
标准包装数量	1	工厂包装数量	10

合规参数

RoHS	Lead free / RoHS Compliant	欧盟RoHS	Compliant
材料阻燃等级	UL94 V-0

电气参数

测试电压	4kV	额定电压	600V
接触电阻	1mΩ	最大额定电流	16A
最小输入电压	250V

机械参数

尺寸	10A	颜色	Gray
深度	30	高度	22.8
重量	0.05 kg	包装方式	Bulk
方向	直	本体尺寸	30 x 56 x 23mm
端接方式	Screw	重量（g）	48.00000
安装类型	Straight	连接器类型	Insert
接触镀层	Silver	排数	2
封装形式	size 10A	插入力	Female
触头材料	Copper Alloy	壳体材料	Polycarbonate (PC)
总长度	56	包装数量	5
尺寸/外形	10A	端接排数	螺钉
端接样式	Screw	触点数	10Power/1Ground
位数	10+Ground	镀层厚度（通用）	3µm
绝缘材料 - 材质	polycarbonate	线规或范围 - AWG	18-14
线规或范围 - mm²	1...2.5mm2	触点材料 - 镀层	silver plated
第一连接器安装特征	10+PE

产品信息

SPG	5	类型	Housing
连接器性别	F	系列	HAN A
极性	10P+E	CAD图纸	3D CAD Model
极数格式	10P+E	产品子类型	Inserts
适配器系列	Han A	单元数量	1

环境参数

机械寿命

500cycles

工作温度

-40°C ~ 125°C
