点击放大查看

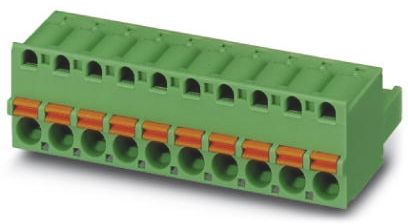

1873139
| 制造商 | Phoenix Contact GmbH & Co. KG |
| 描述 | Pluggable Terminal Blocks FKC 2 5/10-ST-5 08 Conn Spring Cage F 10 POS 5.08mm ST 12A TERM BLOCK PLUG 10POS STR 5.08MM Printed-circuit board connector FKC 2,5/10-ST-5,08 Conn;TermBlk;PCB;Plug;Springcage;10;5.08mm;24-12AWG;Green;12A;250V Phoenix Contact COMBICON FKC 系列 5.08mm 节距 10 路 母 绿色 直 插头, 电缆安装, 弹簧笼端接 |
| 分类 |
商业参数
| 产品 | Plugs | 商标名 | COMBICON Control |
| 零件号别名 | 2,5/10-ST-5.08 FKC | 产品类别 | Pluggable Terminal Blocks |
| 标准包装数量 | 50 | 工厂包装数量 | 50 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 电流 | 10A | 电压 | 300V |
| 额定电压 | 250 V | 输出电流 | 12A |
| 供电电压 | 300V | 最大额定电流 | 12 A |
| 最小输入电压 | 320V | 最小供电电压 | 250V |
机械参数
| 颜色 | Green | 深度 | 25.6 mm |
| 间距 | 0.200" (5.08mm) | 宽度 | 25.6mm |
| 高度 | 15 mm | 长度 | 51.42mm |
| 重量 | 4.867807 oz | 材料（通用） | 聚酰胺 |
| 包装方式 | Bulk | 壳体颜色 | Green |
| 导线线规 | 12-26 AWG | 方向 | 直 |
| 端接方式 | Screwless - Push In | 安装类型 | Straight |
| 连接器类型 | 母座 | 接触镀层 | Tin |
| 排数 | 1 | 插头进线方向 | 180° |
| 触头材料 | Sn | 壳体材料 | Polyamide |
| 总长度 | 51.42 mm | 端接排数 | 弹簧笼 |
| 电缆端接方式 | 180° | 插针孔直径 | 5.08mm |
| 端接样式 | Spring Cage | 触点数 | 10 |
| 位数 | 10 | 接线端子类型 | Plug, Female Sockets |
| 每层极数 | 10 | 线规或范围 - AWG | 24-12 |
产品信息
| 类型 | Spring Cage | 连接器性别 | F |
| 系列 | FKC | 产品特性 | Retention Latches (Non-Wire Side) |
| 主要用途 | Retention Latches (Non-Wire Side) | 层数 | 1 |
| 每层位数 | 10 | 输出配置 | Free Hanging (In-Line) |
文档与媒体
相关型号
1767452
Phoenix Contact
Pluggable Terminal Blocks SMSTBA 2 5/10-G-5 08 Conn Shrouded Header HDR 10 POS 5.08mm Solder Thru-Hole TERM BLOCK HDR 10POS 5.08MM Header for PCB plug connector SMSTBA 2,5/10-G-5,08 SMSTBA25/10-G-508 Phoenix Contact COMBICON SMSTBA 系列 10路 5.08mm节距 PCB 接线端子块 , 焊接端接, 12A
1872541
Phoenix Contact
Pluggable Terminal Blocks A-MSTBVA 2.5/10-G-5.08 Conn Shrouded Header HDR 10 POS 5.08mm ST HEADER TERM BLOCK 10 POS 5.08MM A-MSTBVA25/10-G-508

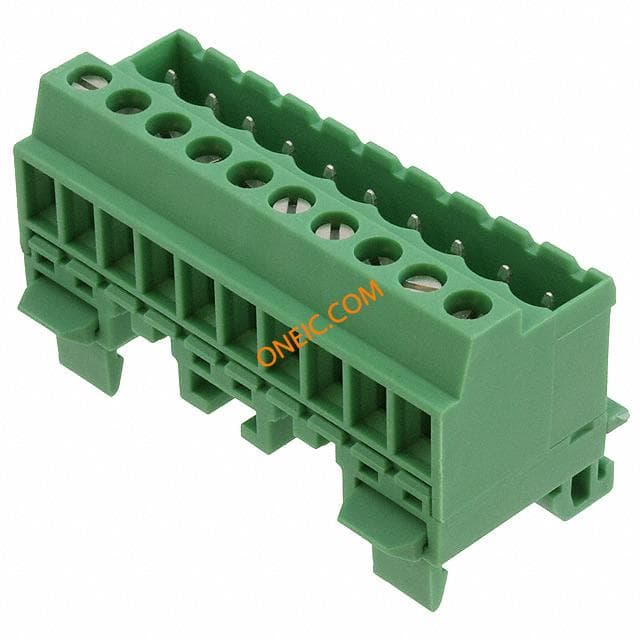

1788800
