点击放大查看

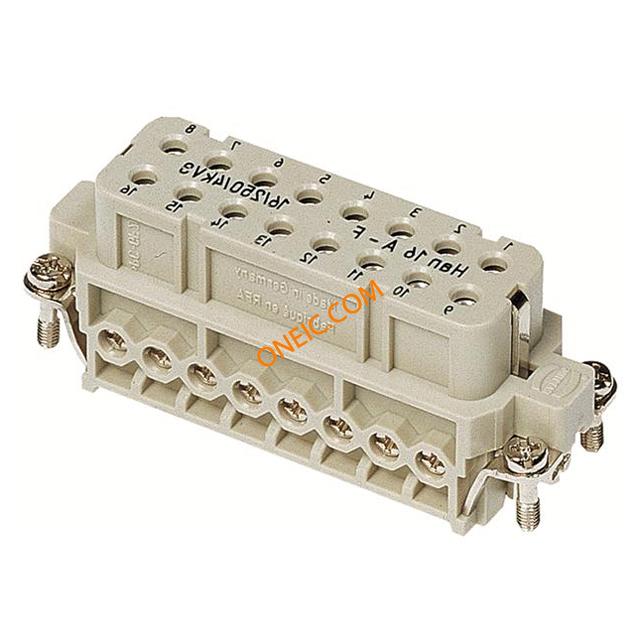

09200162812

制造商	HARTING Technology Group
描述	Conn Housing F 17 POS Crimp ST Heavy Duty Power Connectors HAN A 16P F SCREW SCREW TERMINATION HAN A 16 POS. F INSERT SCREW Han A 16 2 Female Straight, Panel Mount 16A,600V PowerConnectorInsert;Female;16 Connector: HAN; female; Han A; PIN:16; 16+PE; size 16A; 16A; 250V Han A Female Insert-Screw: Han A 16 Position F Insert Screw Harting Han A 系列 2行 16针 16P+E极插座电源连接器插件 , 面板安装
分类	连接器解决方案重载连接器重载圆形连接器

对参数有疑问？问 AI 助手

商业参数

零件号别名	016 09 09-20-016-2812 20 2812	产品类别	Heavy Duty Power Connectors
标准包装数量	1	工厂包装数量	10

合规参数

RoHS	Lead free / RoHS Compliant	欧盟RoHS	Compliant
材料阻燃等级	UL94 V-0

电气参数

测试电压	4kV	额定电压	600V
接触电阻	1mΩ	最大额定电流	16A
最小输入电压	250V

机械参数

颜色	Gray	深度	30
高度	22.8	重量	0.07 kg
包装方式	Bulk	导线线规	14-18
方向	直	本体尺寸	30 x 72.4 x 23mm
端接方式	Screw	重量（g）	68.20000
安装类型	Straight	连接器类型	Insert
接触镀层	Silver	排数	2
封装形式	size 16A	插入力	Female
触头材料	Copper Alloy	壳体材料	Polycarbonate
总长度	72.4	包装数量	2
尺寸/外形	16A	端接排数	螺钉
端接样式	Screw	触点数	17
位数	16+Ground	镀层厚度（通用）	3µm
绝缘材料 - 材质	polycarbonate	线规或范围 - AWG	18-14
线规或范围 - mm²	1...2.5mm2	触点材料 - 镀层	silver plated
第一连接器安装特征	16+PE

产品信息

SPG	2	类型	Housing
连接器性别	F	系列	HAN A
极性	16P+E	CAD图纸	3D CAD Model
极数格式	16P+E	产品子类型	Inserts
适配器系列	Han A	单元数量	1

环境参数

机械寿命

500cycles

工作温度

-40°C ~ 125°C

相关型号

09200160301

Harting Technology Group

Connector Accessories Housing Bulkhead Metal Heavy Duty Power Connectors HAN 16A BULKHEAD MNT 1 LEVER METAL HAN A BASE PANEL 1 LEVER Low type panel mount housing,Size 16A HOUSING,HAN16A,PANELMOUNT,SINGLELEVER Enclosure: for Han connectors; Han; size 16A; with lock; IP65 Han A Housings: Han A Base Panel 1 Lever Harting Han A 系列电源连接器外壳

¥117.7800

详情

09200162612

Harting Technology Group

Conn Housing M 17 POS Crimp ST Heavy Duty Power Connectors HAN A 16P M SCREW SCREW TERMINATION HAN A 16POS. M INSERT SCREW Han A 16 2 Male Straight, Panel Mount 16A,600V Insert;250V;16A;Male;16;RoHSCompliant;HanASeries;16AProductSize Connector: HAN; male; Han A; PIN:16; 16+PE; size 16A; 16A; 250V; 1mΩ Han A Male Insert-Screw: Han A 16 Position M Insert Screw Harting Han A 系列 2行 16针 16P+E极插头电源连接器插件 , 面板安装

¥73.5000

详情

19200160546

Harting Technology Group

Connector Accessories Hood Metal Heavy Duty Power Connectors HAN 16A M25 SIDE METAL HOOD HAN A HOOD SIDE HC 2 PEGS M25 Industrial hood,side entry,M25,16A Industrialhood,sideentry,M25,16A Enclosure: for Han connectors; Han; size 16A; for cable; high Han A Hoods: Han A Hood Side Entry HC 2 Pegs M25 Harting Han A 系列侧入电源连接器

¥58.2111

详情

09200161441

Harting Technology Group

Connector Accessories Hood Heavy Duty Power Connectors HAN 16A PG16 TOP METAL HOOD HAN A HOOD TOP LC 2 PEGS PG 16 HAN16AHood(TopEntry,SingleLeverPeg)PGThread Enclosure: for Han connectors; Han; size 16A; for cable; straight Han A Hoods: Han A Hood Top Entry LC 2 Pegs PG 16 Harting Han A 系列顶入电源连接器

¥126.8400

详情

19200161540

Harting Technology Group

HAN 16A-GS-M20 HOOD Heavy Duty Power Connectors HAN 16A M20 SIDE METAL HOOD HAN A HOOD SIDE LC 2 PEGS M20 HanAHoodSideEntryLC2PegsM20 Enclosure: for Han connectors; Han; size 16A; for cable; angled Han A Hood side entry, size 16 A, LC 2 Pegs M20 Harting Han A 系列侧入电源连接器

¥81.3960

详情

19200160446

Harting Technology Group

Connector Accessories 20 POS Hood Metal Heavy Duty Power Connectors HAN 16A M25 TOP ENT METAL HOOD HAN A HOOD TOP HC 2 PEGS M25 Industrial hood,top entry,M25,16A HANAHOODTOPENTRYHC2PEGSM25 Enclosure: for Han connectors; Han; size 16A; for cable; high Han A Hoods: Han A Hood Top Entry HC 2 Pegs M25 Harting Han A 系列顶入电源连接器

¥121.8560

详情

19200321521

Harting Technology Group

HAN 3A-GS-M25 HOOD Heavy Duty Power Connectors HAN A SIDE ENTRY HAN A HOOD SIDE LC 4 PEGS M25 HANAHOODSIDEENTRYLC4PEGSM25 Enclosure: for Han connectors; Han; size 32A (2 x 16A); angled Han A Hoods: Han A Hood Side Entry LC 4 Pegs M25 Harting Han A 系列侧入电源连接器

¥202.4022

详情

09200160321

Harting Technology Group

Connector Accessories 20 POS Housing Metal Heavy Duty Power Connectors HAN 16A BULKHEAD MT THERMOPLASTIC COVER HAN A BASE PANEL 1 LEVER LOCK Low type panel mount housing w/cover,16A HANABASEPANEL1LEVERLOCKABLETHERMO Enclosure: for Han connectors; Han; flange (4 holes), on panel Han A Housings: Han A Base Panel 1 Lever Lockable thermo Harting Han A 系列电源连接器

¥313.2930

详情

09200160441

Harting Technology Group

Connector Accessories 26 POS Hood Metal Heavy Duty Power Connectors HAN 16A PG21 TOP METAL HOOD HAN A HOOD TOP HC 2 PEGS PG 21 HAN16AHood(TopEntry,SingleLeverPeg)PGThread Han A Hoods: Han A Hood Top Entry HC 2 Pegs PG 21 Harting Han A 系列顶入电源连接器

¥163.0800

详情

09200320301

Harting Technology Group

Connector Accessories 33 POS Housing Metal Heavy Duty Power Connectors HAN 32A BULKHEAD MNT 2 LEVERS METAL HAN A BASE PANEL 2 LEVERS Han(R) panel mount housing,Size 32A BULKHEAD HOUSING, SIZE 32A, METAL HOUSING,HAN32A,PANELMOUNT,DOUBLELEVER Enclosure: for Han connectors; Han; size 32A (2 x 16A); IP65 Han A Housings: Han A Base Panel 2 Levers Harting Han A 系列电源连接器

¥222.4292

详情

09200161541

Harting Technology Group

Connector Accessories 26 POS Hood Metal Heavy Duty Power Connectors HAN 16A PG16 SIDE METAL HOOD HAN A HOOD SIDE LC 2 PEGS PG 16 Low type side entry hood,PG16 size 16A HAN16AHood(SideEntry,SingleLeverPeg)PGThread Enclosure: for Han connectors; Han; size 16A; for cable; angled Han A Hoods: Han A Hood Side Entry LC 2 Pegs PG 16 Harting Han A 系列侧入电源连接器

¥71.5204

详情

09200160541

Harting

HAN A HOOD SIDE HC 2 PEGS PG 21 Heavy Duty Power Connectors HAN 16A PG21 SIDE METAL HOOD High type side entry hood,PG21 size 16A HAN16AHood(SideEntry,SingleLeverPeg)PGThread Han A Hoods: Han A Hood Side Entry HC 2 Pegs PG 21 Harting Han A 系列侧入电源连接器

¥154.0200

详情

19200320527

Harting

HAN A TOP SIDE M32 4 PEGS Heavy Duty Power Connectors HAN 32A M32 SID ENT HANATOPSIDEENTRYM324PEGS Enclosure: for Han connectors; Han; size 32A (2 x 16A); high Han A Hoods: Han A Top Side Entry M32 4 Pegs Harting Han A 系列顶入电源连接器

¥143.4800

详情

09200160251

Harting

HAN A BASE SURFACE HC 1 LEVER Heavy Duty Power Connectors SURFACE MOUNTING HSG 1 SIDE ENTRY Low type surface housing,1xPG16 size 16A HANABASESURFACEHC1LEVER1ENTRYPG Enclosure: for Han connectors; Han; size 16A; with lock; closed Han A Housings: Han A Base Surface HC 1 Lever 1 Entry PG Harting Han-A 系列电源连接器 , 表面安装

¥307.1523

详情

19200160251

Harting

HAN A BASE HC 1 LVR 1 M25 Heavy Duty Power Connectors SURFACE MOUNTING HSG 1 SIDE ENTRY Enclosure: for Han connectors; Han; size 16A; with lock; M25; IP65 Han A standard housing, surface mounting size 16 A, HC 1 side entry M25 Harting Han A 系列电源连接器

¥84.9246

详情

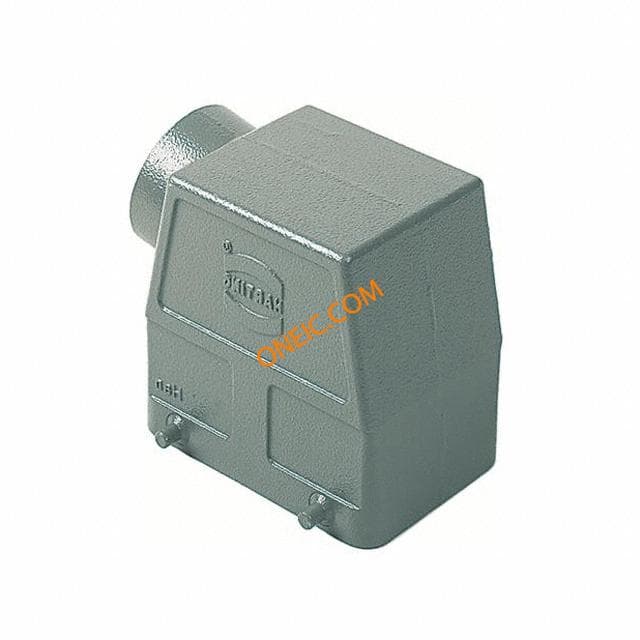

09200320521
