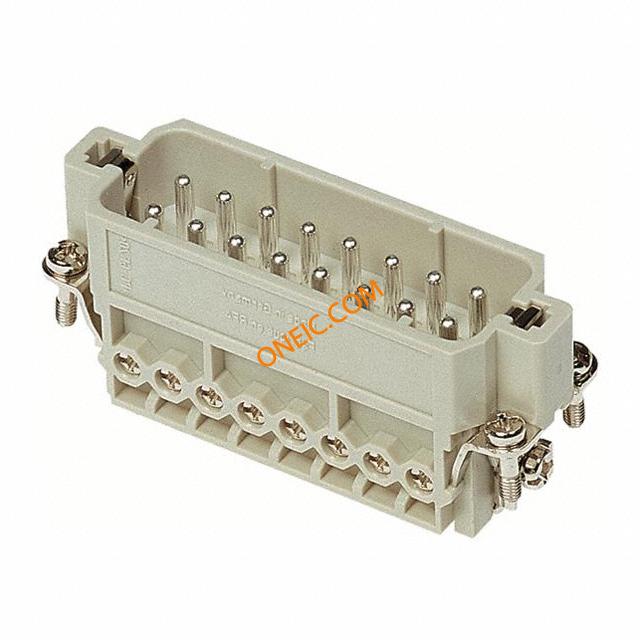

点击放大查看

09200162612

制造商	HARTING Technology Group
描述	Conn Housing M 17 POS Crimp ST Heavy Duty Power Connectors HAN A 16P M SCREW SCREW TERMINATION HAN A 16POS. M INSERT SCREW Han A 16 2 Male Straight, Panel Mount 16A,600V Insert;250V;16A;Male;16;RoHSCompliant;HanASeries;16AProductSize Connector: HAN; male; Han A; PIN:16; 16+PE; size 16A; 16A; 250V; 1mΩ Han A Male Insert-Screw: Han A 16 Position M Insert Screw Harting Han A 系列 2行 16针 16P+E极插头电源连接器插件 , 面板安装
分类	连接器解决方案重载连接器重载连接器

对参数有疑问？问 AI 助手

商业参数

零件号别名	016 09 09-20-016-2612 20 2612	产品类别	Heavy Duty Power Connectors
标准包装数量	1	工厂包装数量	10

合规参数

RoHS	Lead free / RoHS Compliant	欧盟RoHS	Compliant
材料阻燃等级	UL94 V-0

电气参数

测试电压	4kV	额定电压	600V
接触电阻	1mΩ	最大额定电流	16A
最小输入电压	250V	最小供电电压	250V

机械参数

颜色	Gray	深度	33 mm
高度	22.8 mm	重量	0.07 kg
包装方式	Bulk	导线线规	14-18 AWG
方向	直	本体尺寸	33 x 72.4 x 23mm
端接方式	Screw	重量（g）	66.00000
安装类型	Straight	连接器类型	Insert
接触镀层	Silver	排数	2
封装形式	size 16A	插入力	Male
触头材料	Copper Alloy	壳体材料	Polycarbonate
总长度	72.4 mm	包装数量	3
尺寸/外形	16A	端接排数	螺钉
端接样式	Screw	触点数	17
位数	16+Ground	镀层厚度（通用）	3µm
绝缘材料 - 材质	polycarbonate	线规或范围 - AWG	18-14
线规或范围 - mm²	1...2.5mm2	触点材料 - 镀层	silver plated
第一连接器安装特征	16+PE

产品信息

SPG	3	类型	Housing
连接器性别	M	系列	HAN A
极性	16P+E	CAD图纸	3D CAD Model
极数格式	16P+E	产品子类型	Inserts
适配器系列	Han A	单元数量	1

环境参数

机械寿命

500cycles

工作温度

-40°C ~ 125°C
