1775480000
| 制造商 | Weidmüller Holding AG & Co. KG |
| 描述 | Conn Feed-Thru F 2 POS 17.5A CONN TERM BLK ZDU 1.5 Non-Fuse DIN Rail Terminal, 17.5A, 500V, Beige ,Clamp Termination TERMINAL BLOCK, DIN RAIL, 2POS, 28-16AWG Splice terminal: rail; ways:2; terminals:2; beige; 1.5mm2; wemid Weidmuller ZDU 系列 棕色 标准 DIN 导轨端子 , 17.5A, 500 V |
| 分类 |
商业参数
| 其他名称 | ZDU 1.5 | 标准包装数量 | Bag |
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85444920 |
| 材料阻燃等级 | UL94 V-0 | ||
电气参数
| 电流 - UL | 15A | UL电压 | 300V |
| 电流 - IEC | 17.5A | IEC电压 | 500V |
| 额定电压 | 500 V | 极数 | 2 |
| 连接器阻抗 | rail | 最大额定电流 | 17.5A |
机械参数
| 颜色 | Beige | 宽度 | 3.5mm |
| 高度 | 37mm | 重量 | 0.005 |
| 导线线规 | 16-30 AWG | 端接方式 | Clamp |
| 基体材料 | wemid | 外壳颜色 | Dark Beige |
| 安装类型 | spring clamp | 连接器类型 | :DIN Terminal Block |
| 接触镀层 | :- | 安装导轨 | TS35 |
| 排数 | 2 | 触头材料 | :- |
| 包装数量 | 100 | 剥线长度（范围） | 10mm |
| 端子宽度 | 3.5mm | 端接样式 | Push In, Spring |
| 连接器颜色 | Beige | 触点数 | :2 |
| 位数 | 2 | 最大电缆长度 | 1.5mm2 |
| 绝缘材料 - 材质 | Thermoplastic, Wemid | 线规或范围 - AWG | 16-30 AWG |
| 线规或范围 - mm² | 0.5-1.5mm² | 第一连接器安装类型 | :DIN Rail |
产品信息
| SPG | 100 | 类型 | Feed-Thru |
| 连接器性别 | F | 系列 | ZDU |
| 单元数量 | 1 | 层数 | 1 |
| 电路数 | 1 | ||
环境参数
| 工作温度 | +120°C | ||
文档与媒体
相关型号
1776200000
weidmuller
ZQV 1.5/10 -EA TERMINAL CROSS CONN ZQV 1.5/10 Weidmuller 1776200000 Cross Connector Terminal Block, Series: ZQV Comb bridge; Application: ZDU1.5
1776140000
weidmuller
ZQV 1.5/4 -EA TERMINAL CROSS CONN ZQV 1.5/4 Comb bridge; Application: ZDU1.5
1776120000
weidmuller
ZQV 1.5/2 -EA TERMINAL CROSS CONN ZQV 1.5/2 Weidmuller 1776120000 Cross Connector Terminal Block, Series: ZQV Comb bridge; Application: ZDU1.5
1776040000
weidmuller
ZAP/ZDU 1.5, BLUE -EA TERMINAL END PLATE 2MM BLUE End/partition plate; Application: ZDU1.5; blue; wemid; max.125°C
1776130000
weidmuller
ZQV 1.5/3 -EA TERMINAL CROSS CONN ZQV 1.5/3 Comb bridge; Application: ZDU1.5
1776210000
weidmuller
ZTA 5.W/ -EA TERMINAL TEST ADAPTER
1776220000
weidmuller
ZTA 6 -EA TERMINAL TEST ADAPTER
1778270000
weidmuller
WS 12/3.5 MC BLANK -BX = 600 EA TERMINAL MARKER WS 12/3.5 MC

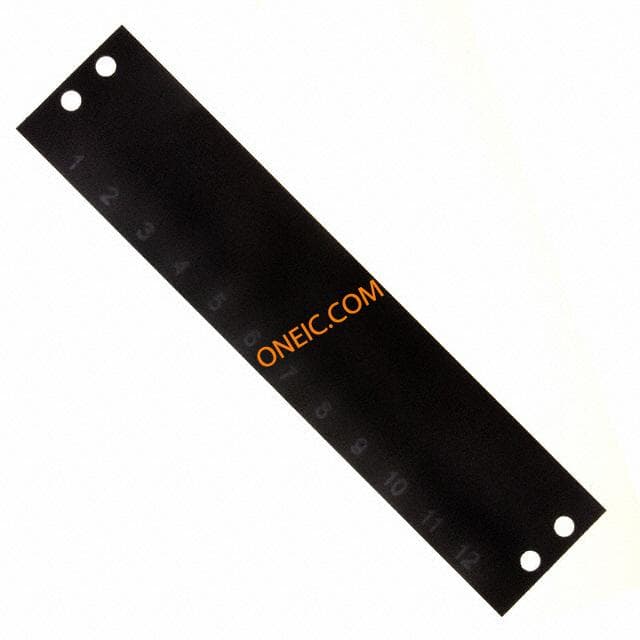

MS-12-141
