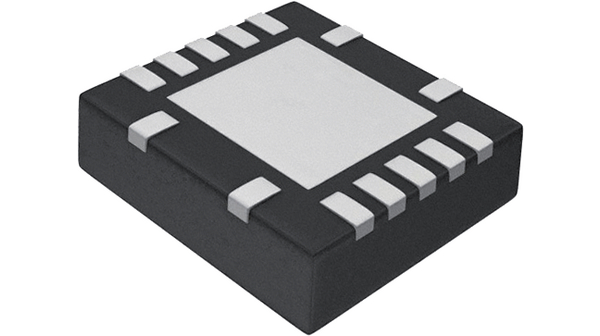

TPS54620RGYT
| 制造商 | Texas Instruments Incorporated |
| 描述 | Conv DC-DC Single Step Down 1.6V to 17V 14-Pin VQFN EP T/R IC REG BUCK SYNC ADJ 6A 14VQFN Voltage Regulators - Switching Regulators 4.5-17Vin 6A Synch St Down SWIFT Cnvtr STEP DOWN CONV, 4.5 TO 17V, 14QFN 4.5V to 17V Input, 6A Synchronous Step-Down SWIFT™ Converter Logic IC Synchronous / Step-Down / Converter VQFN-14, TPS54620, TPS54620RGYT, Texas Instruments Texas Instruments 降压 开关稳压器, 6A, 可调输出, 0.8 → 15 V, 1760 kHz, 14针 VQFN封装 Switching Voltage Regulators 4.5-17Vin 6A Synch St Down SWIFT Cnvtr |
| 分类 |
商业参数
| 其他名称 | 296-24568-2 | 产品类别 | Voltage Regulators - Switching Regulators |
| 标准包装数量 | Cut Tape, Tape & Reel | 工厂包装数量 | 250 |
| 标准封装名称 | QFN | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 输出端 | 1 | 精度 | :1% |
| PWM类型 | Current Mode | 频率 | :1.6MHz |
| 占空比 | 98 | 输出类型 | Adjustable |
| 稳压器类型 | :Synchronous Buck | 额定电压 | 0.8 to 15 V |
| 开通延迟时间 | Adjustable | 输出电流 | 6 A |
| 供电电压 | 1.6 to 17 V | 输出数量 | 1 |
| 稳压器拓扑 | Step Down | 开关电流 | 8 |
| 开关稳压器 | Yes | 最大额定电流 | Catalog |
| 释放电压 | Fixed | 开关频率 | 160 to 1760 kHz |
| 同步整流 | Yes | 输入电压（最大） | 7 to 30 Vin Max |
| 最小输入电压 | 0.8 V ~ 15 V | 静态电流 (Iq) | 0.6 |
| 直流输入电压（最小） | 1.6 V | 电压负载调整率 | External |
| 精度 - 电压表；电流表 | 1 | 电压输出差（典型值）@ 距离 | :0.8V |
机械参数
| 宽度 | 3.5 mm | 重量 | 0.001136 oz |
| 包装方式 | Tape and Reel | 引脚样式 | No Lead |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :14 |
| 封装形式 | 14VQFN EP | 冷却的封装 | VQFN EP |
| 材料表面处理 | :MSL 2 - 1 year | 总长度 | 3.65(Max) |
| 包装数量 | VQFN EP | 位数 | 14 |
| 外壳尺寸-插件 | 0.95(Max) | 供应商器件封装 | 14-VQFN (3.5x3.5) |
产品信息
| 类型 | Step Down | 系列 | TPS54620 |
| 产品特性 | Enable Frequency Synchronization Power Good Tracking Synchronous Rectification | 软件 | SLVS949D |
| 拓扑 | Buck | 基本单元 | :54620 |
| 应用领域 | Communications & Telecom | 制造商全称 | SWIFT |
| 控制方式 | Current Mode | 图案编号 | Y |
| 功能框图 | alt_slvs949d.gif | 使用的IC/零件 | View |
| 印刷电路板数量 | 14 | ||
环境参数
| 测试温度 | -40 to 150 | 工作温度 | -40 to 150 °C |
文档与媒体
