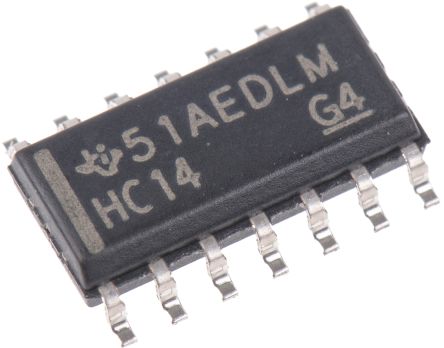

SN74HC14D
| 制造商 | |
| 描述 | Inverter Schmitt Trigger 6-Element CMOS 14-Pin SOIC Tube IC HEX SCHMITT-TRIG INV 14-SOIC Inverters Hex Schmitt-Trigger IC, HEX INVERTER, SCHMITT TRIGGER SOIC14 HEX SCHMITT TRIGGER INVERTER, SMD Hex Schmitt-Trigger Inverters Logic IC SO-14, SN74HC14, SN74HC14D, Texas Instruments , 六 反相器, 5.2mA, 14针 SOIC封装 |
| 分类 |
商业参数
| 产品类别 | Inverters | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 50 | 标准封装名称 | SOIC |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85412900 |
| 零件状态 | :74HC14 | 抗辐射加固 | No |
电气参数
| 电压 | 5 | 输入类型 | Schmitt Trigger |
| 逻辑类型 | HC | 输出类型 | Schmitt Trigger |
| 位数 | 6 | 额定电压 | 5 V |
| 输出电流 | :5.2mA | 输入数量 | 1 |
| 供电电压 | 2 V ~ 6 V | 传播延迟 | 50 pF |
| 元件数量 | 6 | 最大额定电流 | Catalog |
| 输出1频率 | 20 | 施密特触发器输入 | Yes |
| 最小供电电压 | 2 V | 传播延迟（最大） | 155 |
| 静态电流 (Iq) | 2 uA | 传播延迟时间 | 125 ns, 25 ns, 21 ns |
| 逻辑电压 - VIL, VIH | 0.3 V ~ 1.2 V | 静态电流（最大） | 2µA |
| 输出高/低电流 | 5.2 mA | 输出源/灌电流 | -4/4 |
| 最大传播延迟 @ V, 最大CL | 125@2V|25@4.5V|21@6V ns | 传播延迟 tpLH / tpHL（最大） | 31 |
机械参数
| 宽度 | 4(Max) | 重量 | 0.004318 oz |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :14 | 封装形式 | 14SOIC |
| 冷却的封装 | SOIC | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 8.75(Max) | 包装数量 | SOIC |
| 位数 | 14 | 外壳尺寸-插件 | 1.5(Max) |
| 供应商器件封装 | 14-SOIC | ||
产品信息
| 系列 | SN74HC14 | 已删除 | Compliant |
| 工艺（或'制程'，根据具体值如CMOS） | CMOS | 产品特性 | Schmitt Trigger |
| 功能 | Inverter Schmitt Trigger | 软件 | SCLS085G |
| 基本单元 | :74 | 技术 | CMOS |
| 电路数 | 6 | 射频系列/标准 | HC |
| 使用的IC/零件 | View | 印刷电路板数量 | 14 |
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 85 °C |
文档与媒体
