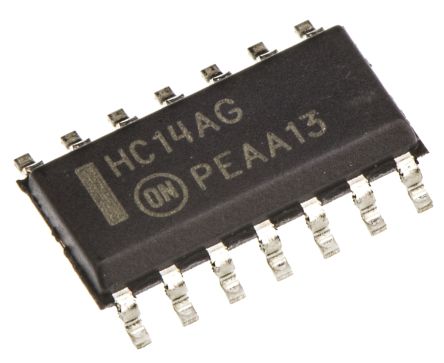

MC74HC14ADG
| 制造商 | |
| 描述 | Inverter Schmitt Trigger 6-Element CMOS 14-Pin SOIC Rail Inverter Schmitt Trigger 6-Element CMOS 14-Pin SOIC N Rail IC SCHMITT TRIG INV HEX 14-SOIC MC74HC14ADG, Hex Schmitt Trigger Inverter, HC, 5.2mA 2 to 6V 14-Pin SOIC Inverters 2-6V Hex CMOS Schmitt Trigger IC, HEX INVERTER, SCHMITT, 14SOIC IC, HEX INVERTER, SCHMITT TRIGGER SOIC14 Inverter;SOIC-14;InverterLogic;6V(Max.);-55;+125;NOLIMITTR Logic IC SO-14, MC74HC14ADG, ON Semiconductor , 六 反相器, 5.2mA, 14针 SOIC封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Inverters | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 1 | 标准封装名称 | SOIC |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | :74HC14 | 抗辐射加固 | No |
电气参数
| 输入类型 | Schmitt Trigger | 逻辑类型 | HC |
| 输出类型 | Schmitt Trigger | 额定电压 | 2.5|3.3|5 V |
| 输出电流 | :5.2mA | 输入数量 | 1 |
| 供电电压 | 2 V ~ 6 V | 输出数量 | Hex |
| 传播延迟 | 50 pF | 元件数量 | 6 |
| 最小供电电压 | 6 V | 传播延迟（最大） | 110 |
| 静态电流 (Iq) | 1 uA | 传播延迟时间 | 75 ns, 30 ns, 15 ns, 13 ns |
| 逻辑电压 - VIL, VIH | 0.3 V ~ 1.2 V | 静态电流（最大） | 1µA |
| 输出高/低电流 | 5.2 mA | 最大传播延迟 @ V, 最大CL | 75@2V|30@3V|15@4.5V|13@6V ns |
机械参数
| 宽度 | 4mm | 高度 | 1.5mm |
| 长度 | 8.75mm | 重量 | 0.000001 |
| 包装方式 | Rail | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :14 | 封装形式 | 14SOIC |
| 冷却的封装 | SOIC | 材料表面处理 | :- |
| 总长度 | 8.75(Max) | 包装数量 | SOIC N |
| 尺寸/外形 | 8.75 x 4 x 1.5mm | 位数 | 14 |
| 外壳尺寸-插件 | 1.5(Max) | 供应商器件封装 | 14-SOICN |
产品信息
| 类型 | Low-PowerSchottky | 系列 | :HC |
| 工艺（或'制程'，根据具体值如CMOS） | CMOS | 产品特性 | Schmitt Trigger |
| 功能 | Inverter Schmitt Trigger | 基本单元 | :74 |
| 技术 | CMOS | 门数量 | :6 |
| 电路数 | 6 | 印刷电路板数量 | 14 |
环境参数
| 工作温度 | -55 to 125 °C | 可用温度范围 | -55to+125°C |
