首页产品分类集成电路嵌入式微控制器数字信号处理器与控制器MSP430F2272IRHAT

点击放大查看

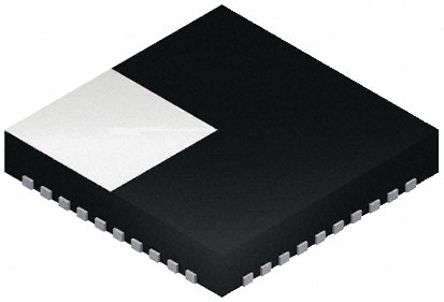

MSP430F2272IRHAT

制造商	Texas Instruments Incorporated
描述	MCU 16-bit MSP430 RISC 32KB Flash 2.5V/3.3V 40-Pin VQFN EP T/R 16-bit Microcontrollers - MCU 16-bit Ultra-Lo-Pwr Microcontroller IC MCU 16BIT 32KB FLASH 40VQFN MCU 16-Bit 32KB Flash 2.5V/3.3V MCU 16-bit MSP430 MSP430 RISC 32KB Flash 2.5V/3.3V 40-Pin VQFN EP T/R IC, SM FLASH ULTRA LO PWR MCU 16-bit Ultra-Low-Power Microcontroller, 32KB Flash, 1K RAM Texas Instruments MSP430 系列 16 bit MCU, 16MHz, 32 kB ROM 闪存, 1 kB RAM, 40针 VQFN封装
分类	集成电路嵌入式微控制器数字信号处理器与控制器

对参数有疑问？问 AI 助手

商业参数

商标名	MSP430	其他名称	296-21441-2
产品类别	16-bit Microcontrollers - MCU	标准包装数量	Cut Tape
工厂包装数量	250	标准封装名称	QFN

合规参数

RoHS	RoHS Compliant	SVHC	:No SVHC (16-Dec-2013)
欧盟RoHS	Compliant	海关税号	85423190
零件状态	ACTIVE	抗辐射加固	No
认证机构	No	安全特性	N/A

电气参数

GPIO	32	转速	16 MHz
定时器	6 x 16 bit	存储器	0
RAM 大小	1 KB	内核大小	16-Bit
核心类型	MSP430	频率	16 MHz
接口	I2C/SCI/SPI	时钟速率	16 MHz
比较器数量	0	延迟时间	1
存储器容量	1 KB	I/O 数量	32
计数器/定时器	2	位数	10
额定电压	1.8 → 3.6 V	看门狗定时器	1
时钟频率	:16MHz	数据转换器	A/D 12x10b
最大频率	16MHz	振荡器类型	Internal
串行协议	1	供电电压	2.5\|3.3 V
分辨率（位）	10bit	通道数量	12
模拟输入/输出	ADC10 - 12ch	非易失性存储器	32
程序存储器大小	32 KB	程序存储器类型	Flash
ADC/DAC 数量	12	最小输入电压	3.6
最小供电电压	1.8 V	频率（中心/带宽）	16bit
平均正向功率	0.7	每元件位数	10 bit
供电电压 (Vcc/Vdd)	1.8 V ~ 3.6 V

机械参数

宽度	6mm	高度	0.9mm
长度	6mm	重量	0.0001
包装方式	Reel	引脚样式	No Lead
端接方式	:SMD	安装类型	Surface Mount
安装样式	SMD/SMT	引脚数	:40
封装形式	40VQFN EP	冷却的封装	VQFN
材料表面处理	:MSL 3 - 168 hours	总长度	6.15(Max)
包装数量	VQFN EP	尺寸/外形	6 x 6 x 0.9mm
位数	40	外壳尺寸-插件	0.95(Max)
核心数/总线宽度	16 Bit

产品信息

SPI	2	系列	2 Series
产品特性	Watchdog Temp Sensor Brown Out Reset	协议	1
软件	SLAS504G	引导加载程序	UART
闪存大小	:32KB	倍率	N/A
片内RAM（通道数×位宽）	12-chx10-bit	外设	Brown-out Detect/Reset, POR, PWM, WDT
特殊I/O	N/A	架构	RISC
连接性	I²C, IrDA, LIN, SCI, SPI, UART/USART	可编程性	Yes
定时器数量	2	控制器系列	:MSP430F2xx
功能框图	fbd_slas504g.gif	射频系列/标准	MSP430
使用的IC/零件	View	DigiKey可编程	Yes
印刷电路板数量	40	A/D转换器数量	:12

环境参数

测试温度	-40 to 85	工作温度	-40 to 85 °C
结工作温度	85C

文档与媒体

PDF 文档

1749489.pdf

PDF 文档

msp430f2232.pdf
