LM3152MHE-3.3/NOPB
| 制造商 | Texas Instruments Incorporated |
| 描述 | DC DC Cntrlr Single-OUT Sync Step Down 6V to 33V Input 14-Pin TSSOP EP T/R DC DC Cntrlr Single-OUT Sync Step Down 6V to 33V Input 14-Pin HTSSOP EP T/R IC REG CTRLR BUCK PWM 14-TSSOP Switching Controllers SIMPLE SWITCHER? CONTROLLER, 42V Synchronous Step-Down 14-HTSSOP -40 to 125 Voltage Regulat SIMPLE SWITCHER® CONTROLLER, 42V Synchronous Step-Down |
| 分类 |
商业参数
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 250 |
| 标准封装名称 | TSSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 00000000 | 零件状态 | ACTIVE |
| 抗辐射加固 | No | ||
电气参数
| 输出端 | 1 | PWM类型 | Controller |
| 占空比 | 81% | Cuk转换器 | No |
| 降压转换器 | Yes | 隔离电源 | No |
| 额定电压 | 3.3 V | 升压转换器 | No |
| 最大频率 | 500kHz | 输出电流 | 12(Max) A |
| 占空比（最大） | 81 % | 供电电压 | 6 to 33 V |
| 倍压转换器 | No | 反激转换器 | No |
| 输出数量 | 1 | 分频/倍频 | No |
| 反相转换器 | No | 最大额定电流 | Catalog |
| 开关频率 | 500 kHz | ||
机械参数
| 宽度 | 4.5(Max) | 重量 | 0 |
| 包装方式 | Tape and Reel | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 封装形式 | 14TSSOP EP | 冷却的封装 | TSSOP EP |
| 总长度 | 5.1(Max) | 包装数量 | HTSSOP EP |
| 位数 | 14 | 外壳尺寸-插件 | 1.05(Max) |
产品信息
| 类型 | Synchronous Step Down Controller | 系列 | LM3152 |
| 产品特性 | Enable Tracking | 软件 | SNVS562G |
| 拓扑 | Buck | 应用领域 | Industrial |
| 控制方式 | COT with emulated ripple | 功能框图 | fbd_snvs562g.gif |
| 使用的IC/零件 | View | 印刷电路板数量 | 14 |
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 125 °C |
| 结工作温度 | 125C | ||
文档与媒体
相关型号
7447709150
Wurth Electronics
Fixed Inductors Shielded Pwr Inductr 6.5A 0.11Ohms 15uH INDUCTOR POWER 15UH 6.5A SMD SMD Inductor WE-PD XXL 15uH 8A Fixed Inductors WE-PD Inductor 15uH 1kHz 6.5A CHOKE, SMD, 15UH Wurth WE-PD 系列 屏蔽 铁氧体芯材 绕线贴片电感器, 15 μH ±20%, 8A Idc
7447709004
Wurth Electronics
固定インダクタ WE-PD Inductor 4.7uH 1kHz 9.3A INDUCTOR POWER 4.7UH 9.3A SMD SMD Inductor WE-PD XXL 4.7uH 13A Fixed Inductors WE-PD Inductor 4.7uH 1kHz 9.3A CHOKE, SMD, 4.7UH Wurth WE-PD 系列 屏蔽 铁氧体芯材 绕线贴片电感器, 4.7 μH ±20%, 9.3A Idc
7447709006
Wurth Electronics
Fixed Inductors WE-PD Inductor 6.8uH 1kHz 8.4A INDUCTOR POWER 6.8UH 8.4A SMD WE-PD SMD Shielded Power Inductor CHOKE, SMD, 6.8UH Wurth WE-PD 系列 屏蔽 绕线贴片电感器, 6.8 μH ±20%, 8.4A Idc
7447709100
Wurth Electronics
Fixed Inductors WE-PD Inductor 10uH 1kHz 7.1A INDUCTOR POWER 10UH 7.1A SMD Power inductor SMD WE-PDXXL 10uH 7.1A CHOKE, SMD, 10UH Wurth WE-PD 系列 屏蔽 铁氧体芯材 绕线贴片电感器, 10 μH ±20%, 7.1A Idc

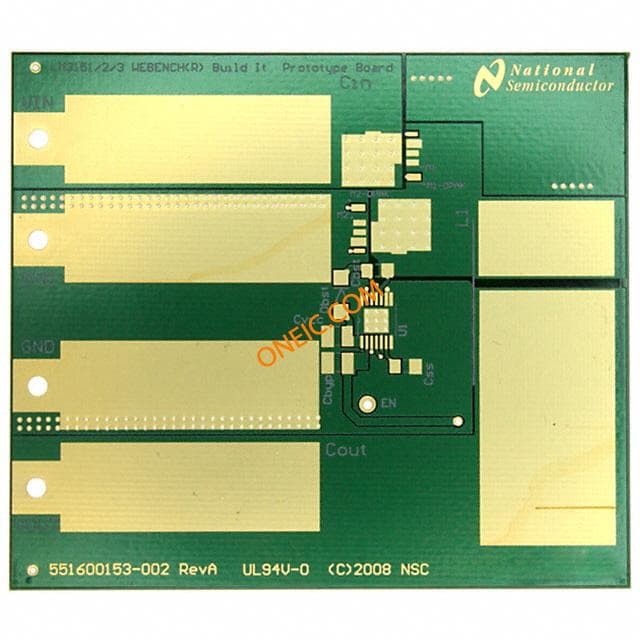

551600153-002/NOPB
Texas Instruments
WEBENCH BUILD IT BRD LM3151/2/3 Switching Controllers SIMPLE SWITCHER Cntlr 42V Sync
