点击放大查看

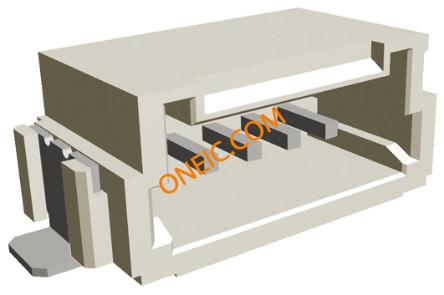

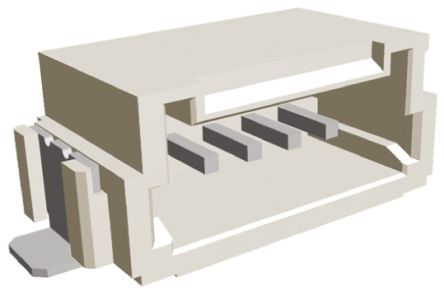

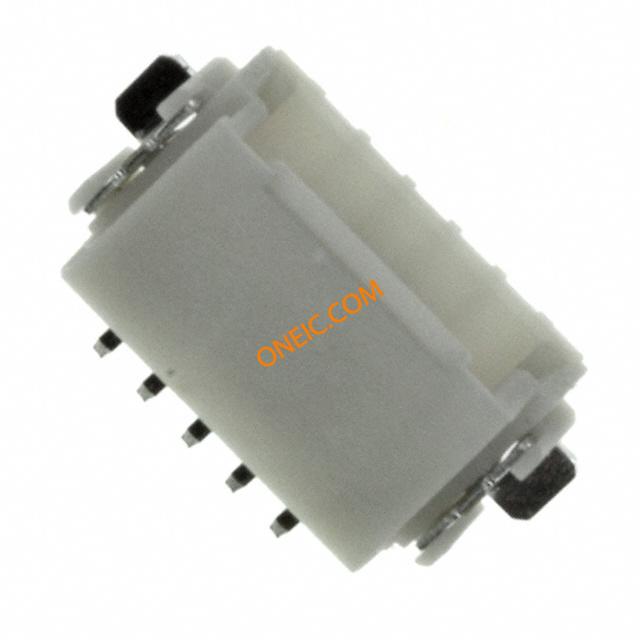

292227-5
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Shrouded Header HDR 5 POS 1.5mm Solder RA SMD Embossed Tape 1.5mm AMP Mini CT CONN HEADER 5POS R/A SMD TIN TE Connectivity Mini-CT Series 1.5mm Pitch 5 Way 1 Row Right Angle PCB Header, Solder Termination, 2A Headers & Wire Housings 5P SMT HDR R/A MINI 1.5mm Conn Shrouded Header HDR 5 POS 1.5mm Solder RA SMD Embossed Tape Product Highlights:Post HeaderConnector Type = DIPNumber of Positions = 5Without Panel AttachmentTerminate To Printed Circuit BoardSearch Keywords:Common Termination, wire-to-board, wire-to-wire, discrete wire, NIC, Network Interface Cards, PC Cards, power, signal, IDC, pcb connectors, Headerrightangle5wayMiniCT TE Connectivity AMP Mini CT 系列 1.5mm节距 5路 (1排) 直角 PCB 针座, 焊接端接, 2A , 表面安装 1.5 MINI CT SGL H SMT W BOSS 5 |
| 分类 |
商业参数
| 商标名 | COMMON TERMINATION | 其他名称 | A98698CT |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 700 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 零件状态 | CSA, UL |
| 无铅定义 | Reflow solder capable to 245°C | UL档案号 | E28476 |
| CSA档案号 | LR 7189-133 | 标准编号 | UL 94V-0, UL |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 额定电压 | 50 V ac/dc | 开关功能 | With |
| 供电电压 | 50 | 接触电阻 | 30 mohm |
| 最大额定电流 | 2A | 最小供电电压 | 50VDC/50VAC |
| 连接器类型 - 电压输入 | 方柱 | ||
机械参数
| 颜色 | Beige | 深度 | 7.7 mm |
| 间距 | 1.5 mm | 形状 | 矩形 |
| 宽度 | 4.9 mm [ .192 in ] | 高度 | 4.9 mm |
| 长度 | 12 mm [ .472 in ] | 包装方式 | Tape & Reel (TR) |
| 尾部类型 | Inline | 壳体颜色 | 自然 |
| 电缆类型 | 分离式导线 | 导线线规 | 28 – 24 |
| 方向 | 直角 | 端接方式 | Solder |
| 触头类型 | Male Pin | 极化 | Mounting Boss |
| 触点形状 | Square | 外壳颜色 | Beige |
| 安装类型 | Right Angle | 连接器类型 | DIP |
| 接触镀层 | Tin | 触点时序 | Without |
| 安装样式 | Surface Mount | 排数 | 1 |
| 壳体镀层 | Tin | 插入件材料 | 黄铜 |
| 触头材料 | Brass | 壳体材料 | Nylon |
| 总长度 | 1.50 [0.059] | 安装特性 | 焊钉 |
| 包装数量 | Tape | 面板安装类型 | Without |
| 尺寸/外形 | 0.50 [.020] | 端接排数 | 焊接 |
| 端接样式 | 插针 | 第一触头极性 | Pin (Male) |
| 触点数 | 5 | 端接表面处理 | 不带 |
| 绝缘直径 | .85 mm [ .0334 – .041 in ] | 位数 | 5 |
| 触头长度-柱 | 信号（数据） | 安装孔直径 | 带有 |
| 接触件表面处理 - 配合 | 预镀锡 | 接触长度 - 配合 | 0.094" (2.40mm) |
| 表面贴装焊盘尺寸 | Internal | 端子柱长度 | 2.4 mm [ .095 in ] |
| 接触镀层厚度 | 1 µm [ 39.37 µin ] | ||
产品信息
| 类型 | Shrouded Header | 连接器性别 | HDR |
| 系列 | Mini-CT | 覆盖范围 | 覆盖 |
| 产品特性 | Board Guide | 可密封 | 否 |
| 卷轴尺寸 | 200 | 产品子类型 | Post Header |
| 连接类型 | Printed Circuit Board | 加载位置数 | All |
环境参数
| 工作温度 | -30C to 105C | 封装热阻 | .8 mm [ .031 in ] |
