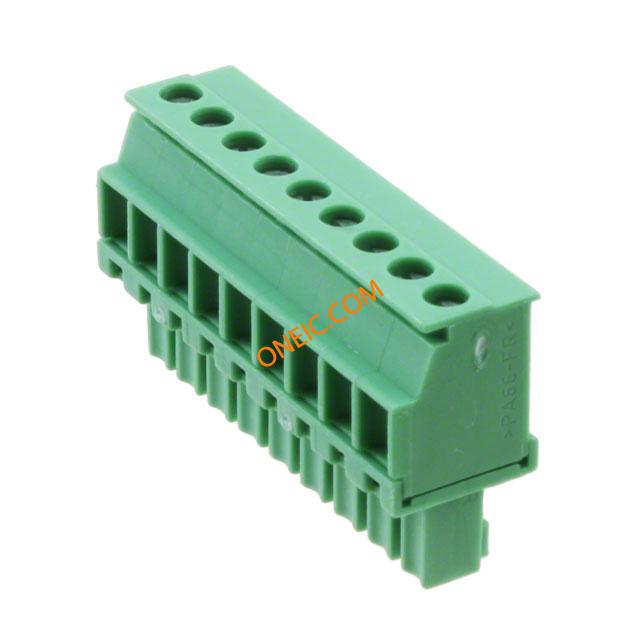

1827046
| 制造商 | Phoenix Contact GmbH & Co. KG |
| 描述 | プラグ着脱可能ターミナルブロック 3.81 9P PLUG 270DEG Conn Terminal Block F 9 POS 3.81mm Screw ST Cable Mount 8A TERM BLOCK PLUG 9POS 3.81MM Printed-circuit board connector MCVW 1,5/ 9-ST-3,81 Pluggable Terminal Blocks 3.81 9P PLUG 270DEG Conn Terminal Blocks F 9 POS 3.81mm Screw ST Cable Mount 8A PLUG, FREE, R/A, 3.81MM, 9WAY Conn;TermBlk;Plug;Screw;9;3.81mm;30-14AWG;8A;300V;PA;M2 |
| 分类 |
商业参数
| 产品 | Plugs | 商标名 | COMBICON Control |
| 产品类别 | Pluggable Terminal Blocks | 标准包装数量 | 50 |
| 工厂包装数量 | 50 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85369010 |
| 抗辐射加固 | No | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 电流 | 8A | 电压 | 300V |
| 额定电压 | 160 V | 最大额定电流 | 8 A |
| 最小输入电压 | 160V | 最小供电电压 | 160V |
机械参数
| 颜色 | Green | 深度 | 19.1 mm |
| 间距 | 0.150" (3.81mm) | 高度 | 12.5 mm |
| 重量 | 3.562670 oz | 包装方式 | Bulk |
| 导线线规 | 14-30 AWG | 端接方式 | Screw |
| 安装类型 | Cable Mount | 连接器类型 | :Terminal Block, Pluggable |
| 接触镀层 | Tin | 安装样式 | Cable |
| 排数 | 1 | 插头进线方向 | 270° |
| 触头材料 | :- | 壳体材料 | Polyamide |
| 总长度 | 35.08 mm | 端接样式 | Screw |
| 触点数 | 9 | 位数 | 9 |
| 接线端子类型 | Plug, Female Sockets | 线规或范围 - AWG | 28-16 |
| 线规或范围 - mm² | :1.5mm² | 第一连接器安装类型 | :Cable |
产品信息
| 类型 | Terminal Block | 连接器性别 | F |
| 系列 | MCVW | 层数 | 1 |
| 每层位数 | 9 | ||
