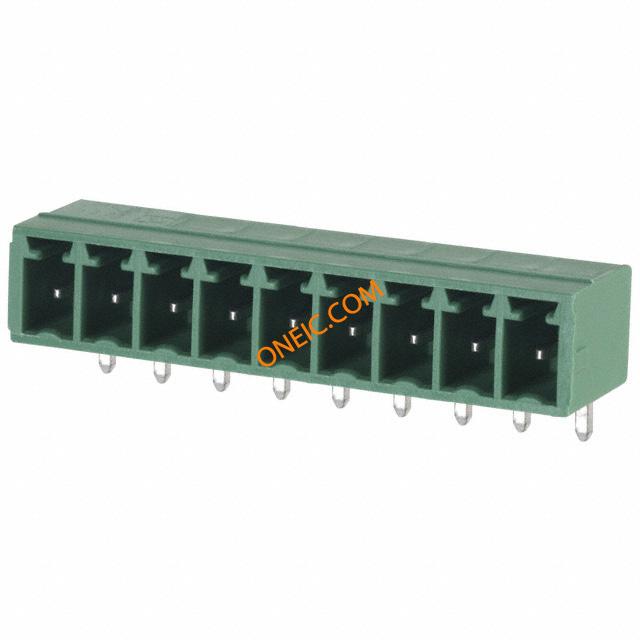

1803345
| 制造商 | Phoenix Contact GmbH & Co. KG |
| 描述 | Pluggable Terminal Blocks 3.81 9P HEADER 90DEG Conn Shrouded Header HDR 9 POS 3.81mm Solder RA Thru-Hole TERM BLOCK HDR 9POS R/A 3.81MM Header for PCB plug connector MC 1,5/ 9-G-3,81 HEADER, RIGHT ANGLE, 3.81MM, 9WAY Conn;TermBlk;PCB;Header;SnglLvl;90DegAngl;Sldr;9Pole;3.81mmPitch;COMBICON Pluggable terminal block; socket; male; angled; 3.81mm; ways:9; 8A Phoenix Contact MINI COMBICON MC 系列 3.81mm 节距 9 路 公 绿色 直 PCB 管座, 通孔, 焊接端接 |
| 分类 |
商业参数
| 产品 | Headers | 商标名 | COMBICON Control |
| 产品类别 | Pluggable Terminal Blocks | 标准包装数量 | 100 |
| 工厂包装数量 | 50 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 标准 | CSACertified,cULListed,ULListed |
| 海关税号 | 85369010 | 认证机构 | UL,CUL,CSA |
| 材料阻燃等级 | UL 94 V-0 | ||
电气参数
| 电流 | 8A | 电压 | 300V |
| 量程（°/s） | :PHOENIX - MC Series | 额定电压 | 160 V |
| 极数 | 9Poles | 输出电流 | 8A |
| 标称电压 | 160V | 最大额定电流 | 8 A |
| 最小输入电压 | 160V | 最小供电电压 | 160V |
| 保护电压（VP）（2416） | 2.5kV | ||
机械参数
| 颜色 | Green | 深度 | 9.2 mm |
| 间距 | 0.150" (3.81mm) | 高度 | 7.25 mm |
| 长度 | 7 mm | 重量 | 4 oz |
| 包装方式 | Bulk | 方向 | angled |
| 端接方式 | Solder | 引脚间距 | :3.81mm |
| 柱间距 | 3.81mm | 孔径 | 1.2mm |
| 外壳颜色 | Green | 安装类型 | Right Angle |
| 连接器类型 | male | 接触镀层 | Tin |
| 安装样式 | Through Hole | 排数 | 1 |
| 材料表面处理 | :- | 触头材料 | :- |
| 壳体材料 | Polybutylene Terephthalate | 总长度 | 35.68 mm |
| 包装数量 | 24 | 主要材料 | PCB |
| 尺寸/外形 | 35.68mmLx18.7mmWx11.1mmH | 连接器 - 电缆 | socket |
| 插针孔直径 | 3.81mm | 端接样式 | Through Hole |
| 排针方向 | 90°, Right Angle | 触点数 | 9 |
| 接触件端接 | :Through Hole Right Angle | 位数 | 9 |
| 接线端子类型 | Header, Male Pins, Shrouded (4 Side) | 绝缘材料 - 材质 | PBT |
| 法兰下方引脚尺寸 | 0.8x0.8mm | ||
产品信息
| SPG | 24 | 类型 | Shrouded Header |
| 级别 | SingleLevel | 连接器性别 | HDR |
| 系列 | MC | 产品特性 | 90Deg |
| 制造商全称 | COMBICON | 单元数量 | 10 |
| 层数 | 1 | 基础产品编号 | MC1,5/9-G-3,81 |
| 每层位数 | 9 | ||
文档与媒体
相关型号
1897461
Phoenix Contact
Pluggable Terminal Blocks 9P 3.81mm 180DEG Conn Terminal Block F 9 POS 3.81mm ST Cable Mount 6A TERM BLOCK PLUG 9POS STR 3.81MM QC05/9-ST-381 Phoenix Contact MINI COMBICON QC 系列 3.81mm 节距 9 路 母 绿色 插头, IDC端接
1827046
Phoenix Contact

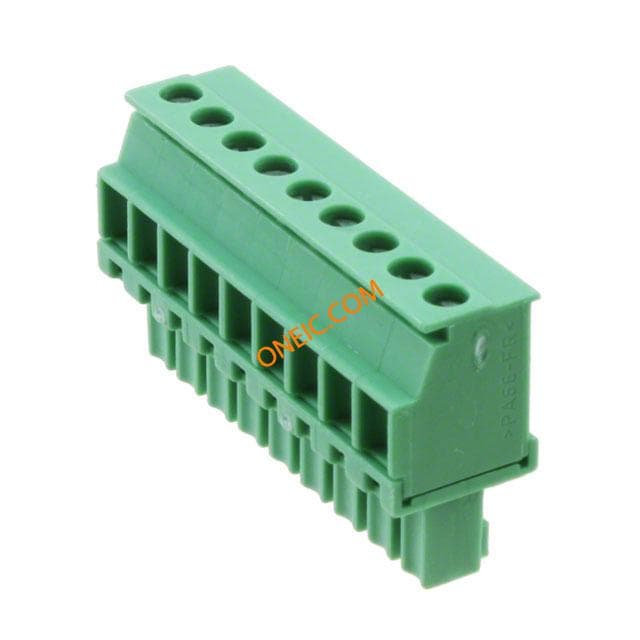

プラグ着脱可能ターミナルブロック 3.81 9P PLUG 270DEG Conn Terminal Block F 9 POS 3.81mm Screw ST Cable Mount 8A TERM BLOCK PLUG 9POS 3.81MM Printed-circuit board connector MCVW 1,5/ 9-ST-3,81 Pluggable Terminal Blocks 3.81 9P PLUG 270DEG Conn Terminal Blocks F 9 POS 3.81mm Screw ST Cable Mount 8A PLUG, FREE, R/A, 3.81MM, 9WAY Conn;TermBlk;Plug;Screw;9;3.81mm;30-14AWG;8A;300V;PA;M2
1875496
Phoenix Contact
Pluggable Terminal Blocks IMCV 1.5/ 9-G-3.81 Conn Wire to Board HDR 9 POS 3.81mm Solder ST Thru-Hole TERM BLOCK HDR 9POS VERT 3.81MM Header for PCB plug connector IMCV 1,5/ 9-G-3,81 Header, Nominal current: 8 A, Rated voltage (III/2): 160 V, Pitch: 3.81 mm, Color: green, ... Header, Nominal current: 8 A, Rated voltage (III/2): 160 V, Pitch: 3.81 mm, Color: green, Metal surface: Sn, Assembly: Soldering IMCV15/9-G-381 Phoenix Contact COMBICON IMCV 系列 3.81mm节距 9路 印刷电路板接线端子块, 焊接端接, 8A
1851119
Phoenix Contact

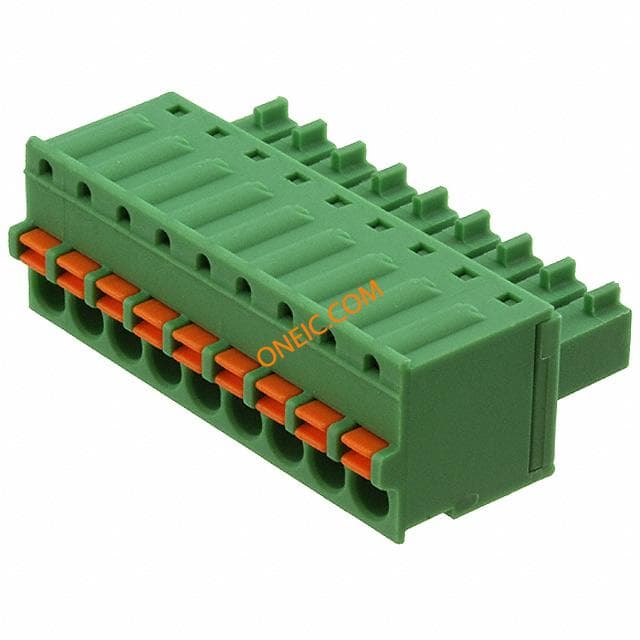

Pluggable Terminal Blocks FK-MCP1 5/ 9-ST-3 81 Conn Terminal Block F 9 POS 3.81mm ST Cable Mount 8A TERM BLOCK PLUG 9POS STR 3.81MM Printed-circuit board connector FK-MCP 1,5/ 9-ST-3,81 FK-MCP15/9-ST-381 Phoenix Contact MINI COMBICON FK-MCP 系列 3.81mm 节距 9 路 母 绿色 插头, 弹簧笼端接
1827198
Phoenix Contact

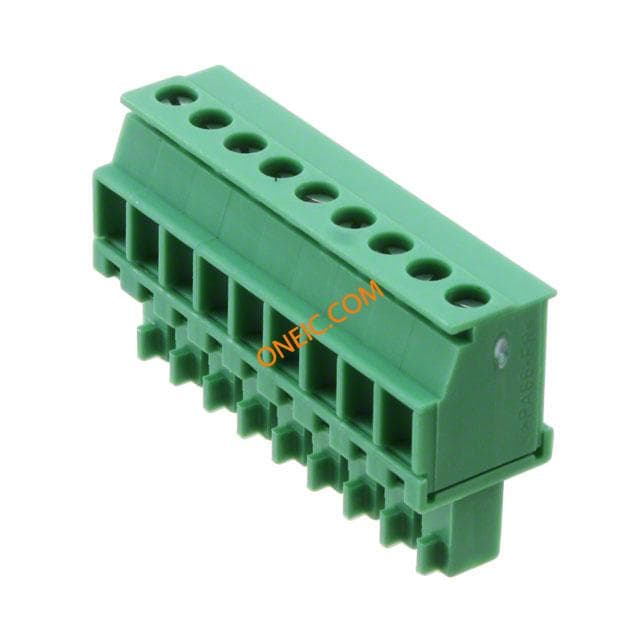

Pluggable Terminal Blocks 3.81 9P PLUG 90DEG Conn Terminal Block F 9 POS 3.81mm Screw ST Cable Mount 8A TERM BLOCK PLUG 9POS 3.81MM Printed-circuit board connector MCVR 1,5/ 9-ST-3,81 PLUG, FREE, R/A, 3.81MM, 9WAY Conn;TermBlk;Plug;Screw;9;3.81mm;30-14AWG;8A;300V;PA;M2
