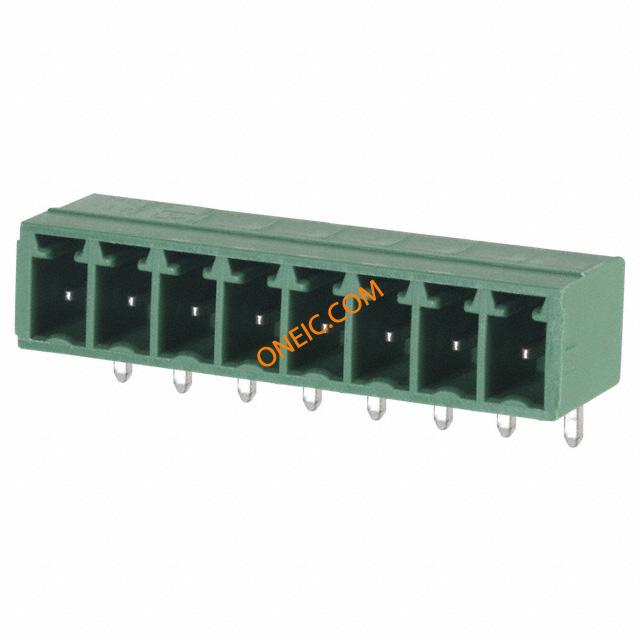

1803332
| 制造商 | Phoenix Contact GmbH & Co. KG |
| 描述 | Pluggable Terminal Blocks 3.81 8P HEADER 90DEG Conn Shrouded Header HDR 8 POS 3.81mm Solder RA Thru-Hole TERM BLOCK HDR 8POS R/A 3.81MM Phoenix Contact MC Series 3.81mm Pitch 8 Way 1 Row Right Angle PCB Header, Solder Termination, 8A Conn;TermBlk;PCB;Header;SnglLvl;90DegAngl;Sldr;8Pole;3.81mmPitch;COMBICON Phoenix Contact COMBICON MC 系列 3.81mm节距 8路 (1排) 直角 印刷电路板接线端子块, 焊接端接, 8A , 通孔 |
| 分类 |
商业参数
| 产品 | Headers | 商标名 | COMBICON Control |
| 零件号别名 | 1,5/ 8-G-3,81 MC | 产品类别 | Pluggable Terminal Blocks |
| 标准包装数量 | 100 | 工厂包装数量 | 50 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 标准 | CSACertified,cULListed,ULListed | 认证机构 | UL,CUL,CSA |
| 材料阻燃等级 | UL 94 V-0 | ||
电气参数
| 电流 | 8A | 电压 | 300V |
| 额定电压 | 300 V | 极数 | 8Poles |
| 输出电流 | 8A | 标称电压 | 160V |
| 最大额定电流 | 8A | 最小输入电压 | 160V@IEC|300V@UL |
| 保护电压（VP）（2416） | 2.5kV | ||
机械参数
| 颜色 | Green | 深度 | 9.2 |
| 间距 | 0.150" (3.81mm) | 高度 | 7.25 |
| 长度 | 7 mm | 重量 | 4 oz |
| 包装方式 | Bulk | 方向 | 直角 |
| 端接方式 | Solder | 孔径 | 1.2mm |
| 外壳颜色 | Green | 安装类型 | Right Angle |
| 接触镀层 | Tin | 安装样式 | Soldering |
| 排数 | 1 | 壳体材料 | Polybutylene Terephthalate |
| 总长度 | 31.87 | 主要材料 | PCB |
| 尺寸/外形 | 31.87mmLx18.7mmWx11.1mmH | 端接排数 | 焊接 |
| 插针孔直径 | 3.81mm | 端接样式 | Through Hole |
| 排针方向 | 90°, Right Angle | 触点数 | 8 |
| 位数 | 8 | 接线端子类型 | Header, Male Pins, Shrouded (4 Side) |
| 绝缘材料 - 材质 | PBT | 法兰下方引脚尺寸 | 0.8x0.8mm |
产品信息
| 类型 | Shrouded Header | 级别 | SingleLevel |
| 连接器性别 | HDR | 系列 | MC |
| 产品特性 | 90Deg | CAD图纸 | 3D CAD Model |
| 制造商全称 | COMBICON | 层数 | 1 |
| 基础产品编号 | MC1,5/8-G-3,81 | 每层位数 | 8 |
文档与媒体
相关型号
1897458
Phoenix Contact
Pluggable Terminal Blocks 8P 3.81mm 180DEG Conn Terminal Block F 8 POS 3.81mm IDT RA Cable Mount 6A TERM BLOCK PLUG 8POS STR 3.81MM Printed-circuit board connector QC 0,5/ 8-ST-3,81 QC05/8-ST-381 Phoenix Contact MINI COMBICON QC 系列 3.81mm 节距 8 路 母 绿色 插头, IDC端接

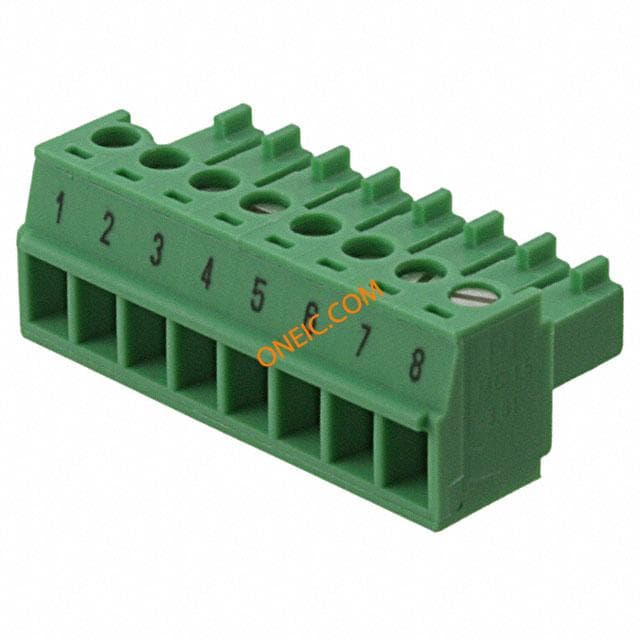

1859807
Phoenix Contact
Pluggable Terminal Blocks MC 1,5/ 8-ST- 3,81 BD:1-8 Conn Terminal Block 8 POS 3.81mm Screw 8A TERM BLOCK PLUG 8POS STR 3.81MM MC15/8-ST-381BD:1-8

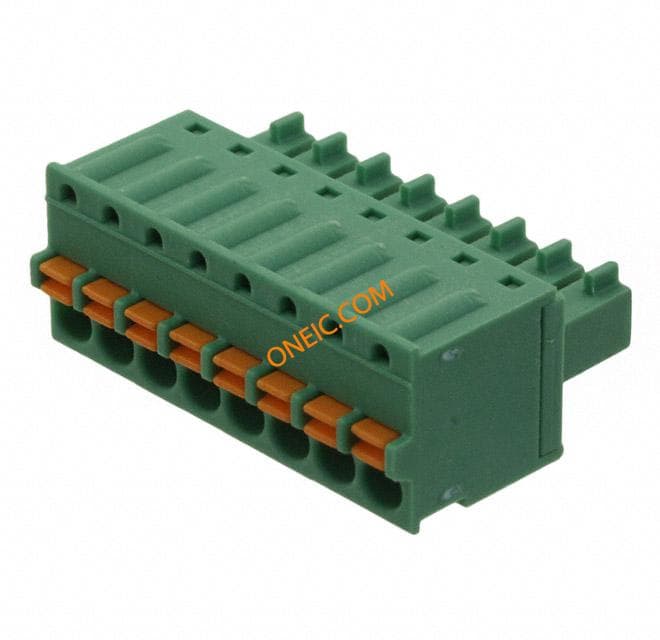

1851106
Phoenix Contact
Pluggable Terminal Blocks FK-MCP 1.5/ 8-ST-3.81 Conn Spring Cage F 8 POS 3.81mm RA 8A TERM BLOCK PLUG 8POS STR 3.81MM Printed-circuit board connector FK-MCP 1,5/ 8-ST-3,81 Conn;TermBlk;PCB;Plug;6;3.81mm;26-16AWG;8A;300V;PA Phoenix Contact MINI COMBICON FK-MCP 系列 3.81mm 节距 8 路 母 绿色 直 插头, 电缆安装, 弹簧笼端接
1839694
Phoenix Contact
Pluggable Terminal Blocks MC 1.5/ 8-ST-3.81 BK Conn Terminal Block F 8 POS 3.81mm 8A TERM BLOCK PLUG 8POS STR 3.81MM MC15/8-ST-381BK

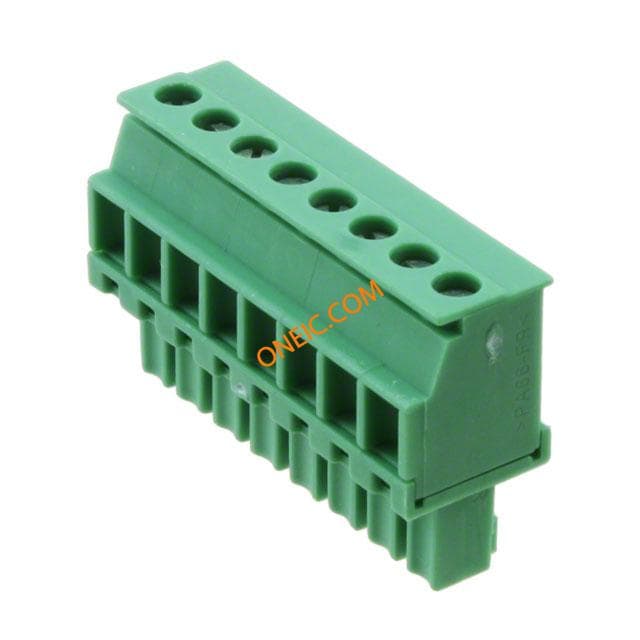

1827033
Phoenix Contact
Pluggable Terminal Blocks 3.81 8P PLUG 270DEG Conn Terminal Block F 8 POS 3.81mm Screw ST Cable Mount 8A TERM BLOCK PLUG 8POS 3.81MM Printed-circuit board connector MCVW 1,5/ 8-ST-3,81 Conn Terminal Blocks F 8 POS 3.81mm Screw ST Cable Mount 8A PLUG, FREE, R/A, 3.81MM, 8WAY Conn;TermBlk;Plug;Screw;8;3.81mm;30-14AWG;8A;300V;PA;M2 Phoenix Contact MINI COMBICON MCVW 系列 3.81mm 节距 8 路 母 绿色 直 插头, 电缆安装, 螺钉端接

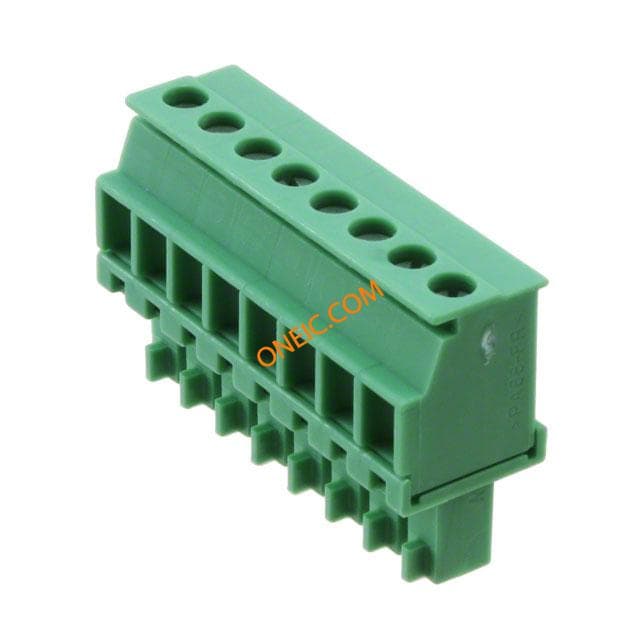

1827185
Phoenix Contact
Pluggable Terminal Blocks 3.81 8P PLUG 90DEG Conn Terminal Block F 8 POS 3.81mm Screw ST Cable Mount 8A TERM BLOCK PLUG 8POS 3.81MM Printed-circuit board connector MCVR 1,5/ 8-ST-3,81 Conn Terminal Blocks F 8 POS 3.81mm Screw ST Cable Mount 8A PLUG, FREE, R/A, 3.81MM, 8WAY Conn;TermBlk;Plug;Screw;8;3.81mm;30-14AWG;8A;300V;PA;M2 Phoenix Contact MINI COMBICON MCVR 系列 3.81mm 节距 8 路 母 绿色 直 插头, 电缆安装, 螺钉端接
1803633
Phoenix Contact
Pluggable Terminal Blocks 3.81 8P PLUG 180DEG Conn Terminal Block F 8 POS 3.81mm Screw RA Cable Mount 8A TERM BLOCK PLUG 8POS STR 3.81MM Non-Fused Terminal Block Cable Mount 8 Way, Screw Down, 300V PLUG, FREE, 3.81MM, 8WAY Conn;TermBlk;Plug;Screw;8;3.81mm;30-14AWG;8A;300V;PA;M2 Phoenix Contact 8 路 无熔丝端子块, 电缆安装, 螺钉拧紧端接, 300 V

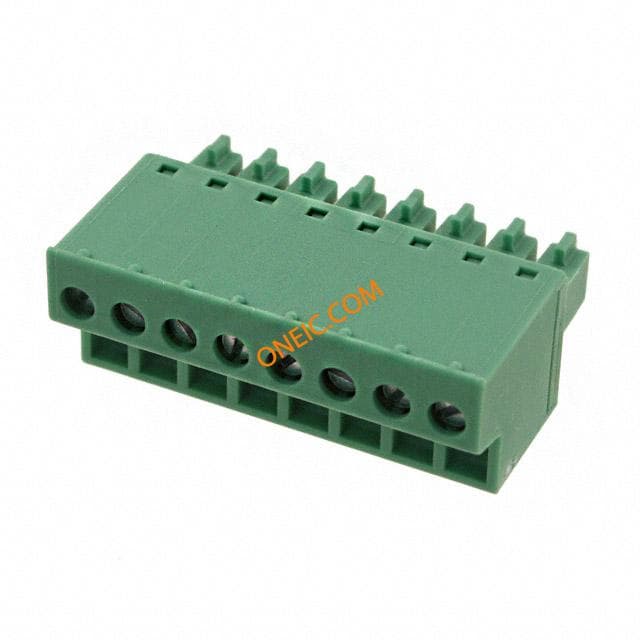

1850725
Phoenix Contact
Pluggable Terminal Blocks FRONT-MC 1 5/ 8-ST-3 Conn Terminal Block F 8 POS 3.81mm Screw ST Cable Mount 8A TERM BLOCK PLUG 8POS STR 3.81MM Printed-circuit board connector FRONT-MC 1,5/ 8-ST-3,81 FRONT-MC15/8-ST-381 Phoenix Contact MINI COMBICON FRONT-MC 系列 3.81mm 节距 8 路 母 绿色 插头, 螺钉端接
1862632
Phoenix Contact
Pluggable Terminal Blocks IMC 1.5/ 8-G-3.81 Conn Wire to Board HDR 8 POS 3.81mm Solder RA Thru-Hole TERM BLOCK HDR 8POS R/A 3.81MM Header for PCB plug connector IMC 1,5/ 8-G-3,81 IMC15/8-G-381 Phoenix Contact COMBICON IMC 系列 3.81mm节距 8路 印刷电路板接线端子块, 焊接端接, 8A

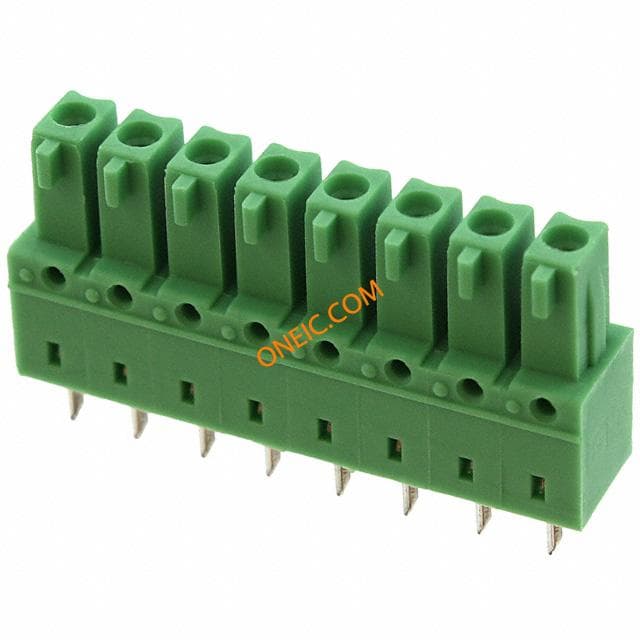

1875483
