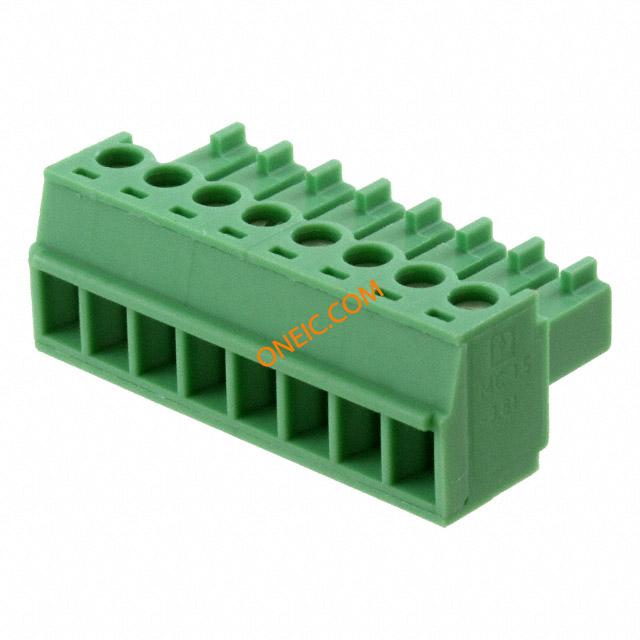

1803633
| 制造商 | Phoenix Contact GmbH & Co. KG |
| 描述 | Pluggable Terminal Blocks 3.81 8P PLUG 180DEG Conn Terminal Block F 8 POS 3.81mm Screw RA Cable Mount 8A TERM BLOCK PLUG 8POS STR 3.81MM Non-Fused Terminal Block Cable Mount 8 Way, Screw Down, 300V PLUG, FREE, 3.81MM, 8WAY Conn;TermBlk;Plug;Screw;8;3.81mm;30-14AWG;8A;300V;PA;M2 Phoenix Contact 8 路 无熔丝端子块, 电缆安装, 螺钉拧紧端接, 300 V |
| 分类 |
商业参数
| 产品 | Plugs | 交货时间 | 20 Days |
| 商标名 | COMBICON Control | 子类别 | Connector Terminal Blocks |
| 产品类别 | Pluggable Terminal Blocks | 标准包装数量 | 50 |
| 工厂包装数量 | 50 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85369010 |
| 材料阻燃等级 | UL 94 V-0 | ||
电气参数
| 电流 | 8A | 电压 | 300V |
| 额定电压 | 300 V | 最大额定电流 | 8A |
| 最小输入电压 | 160V@IEC|300V@UL | ||
机械参数
| 颜色 | Green | 深度 | 16.1 |
| 间距 | 0.150" (3.81mm) | 高度 | 11.1 mm |
| 长度 | 7 mm | 重量 | 3.456848 oz |
| 材料（通用） | Nylon | 包装方式 | Bulk |
| 导线线规 | 14-30 AWG | 端接方式 | Screw |
| 安装类型 | Cable Mount | 连接器类型 | :Terminal Block, Pluggable |
| 接触镀层 | Tin | 排数 | 1 |
| 材料表面处理 | :- | 插头进线方向 | 180° |
| 触头材料 | :- | 壳体材料 | Polyamide |
| 总长度 | 31.27 | 端接样式 | Screw |
| 触点数 | 8 | 位数 | 8 |
| 接线端子类型 | Plug, Female Sockets | 线规或范围 - AWG | 28-16 |
| 线规或范围 - mm² | :1.5mm² | 第一连接器安装类型 | :Cable |
| 每排/每行位置数 | 8 | ||
产品信息
| 类型 | Terminal Block | 连接器性别 | F |
| 系列 | MC | CAD图纸 | 3D CAD Model |
| 行业别名 | MC 1, 5/ 8-ST-3, 81 | 层数 | 1 |
| 每层位数 | 8 | ||
