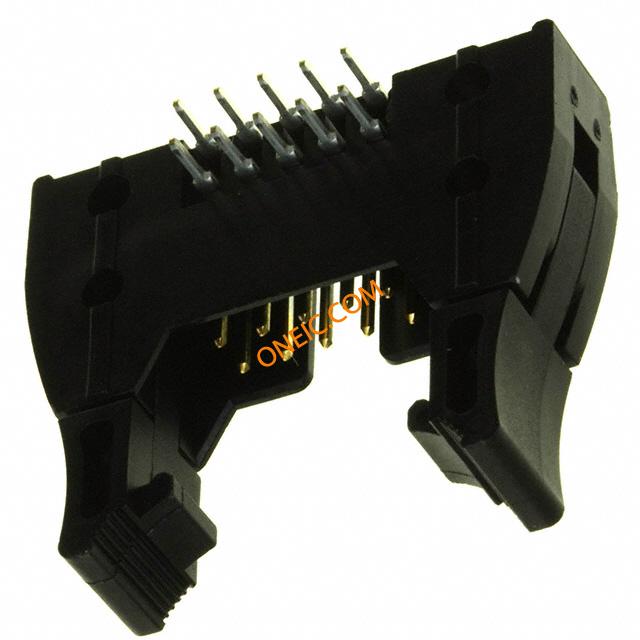

XG4A-1034

制造商	Omron Corporation
描述	Headers & Wire Housings Plug Long Lock 10P RightAngle 1Polarize Conn Ejector Header PL 10 POS 2.54mm Solder RA Thru-Hole CONN PLUG 10POS 3A RT ANGL DIP 欧姆龙(OMRON) 其它传感器附件
分类	连接器解决方案板对板连接器带罩排针连接器

对参数有疑问？问 AI 助手

商业参数

交货时间	96 Days	子类别	Connector Headers and PCB Receptacles
零件号别名	1756233 427421	产品类别	Headers & Wire Housings
标准包装数量	90	工厂包装数量	90

合规参数

RoHS

Lead free / RoHS Compliant

欧盟RoHS

Compliant

电气参数

额定电压	300 V	接触电阻	20
最大额定电流	3 A	最小输入电压	300VAC

机械参数

颜色	Black	深度	27
间距	0.100" (2.54mm)	高度	8.5
包装方式	Bulk	排间距	0.100" (2.54mm)
端接方式	Solder	触头类型	Male Pin
外壳颜色	Black	安装类型	Through Hole
连接器类型	Header, Shrouded	接触镀层	Gold Over Nickel
紧固类型	Latch, Long/Eject Hooks	排数	2
触头材料	Brass	壳体材料	Polybutylene Terephthalate
总长度	32	端接样式	Through Hole
第一触头极性	Pin (Male)	触点数	10
位数	10	接触镀层厚度	5.9µin (0.15µm)

产品信息

类型	Ejector Header	连接器性别	PL
系列	XG4	产品子类型	Plugs - PCB
加载位置数	All

文档与媒体

PDF 文档

How to Read Date Codes

PDF 文档

XG4_0913.pdf

PDF 文档

en-xg4.pdf

PDF 文档

en-xg4a_sr.pdf
