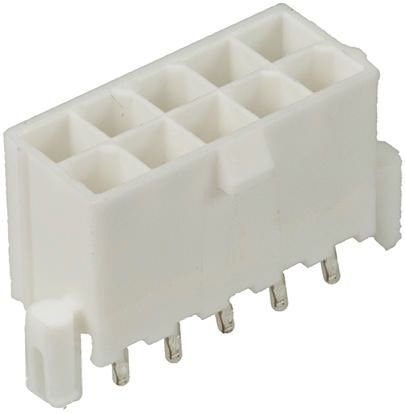

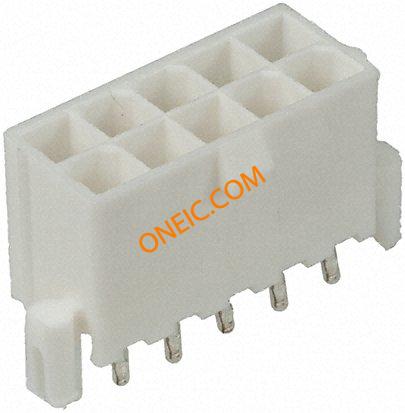

46015-1003
| 制造商 | Molex, LLC |
| 描述 | Molex 46015 Series 4.2mm Pitch 10 Way 2 Row Straight PCB Header, Solder Termination, 12A Headers & Wire Housings MF+ HCS VERT HDR DR 10CKT V-0 PEG TIN Male header Pitch4.2 mm Poles 2 x 5 Mini-Fit® Plus HCS, 46015-1003, Molex Molex Mini-Fit Plus 系列 4.2mm节距 10路 (2排) 直 PCB 针座, 焊接端接, 12A , 通孔 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | Mini-Fit HSC | 零件号别名 | 0460151003 |
| 产品类别 | Headers & Wire Housings | 工厂包装数量 | 2640 |
合规参数
| RoHS | RoHS Compliant | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 额定电压 | 600 V | 极数 | 2 x 5 |
| 最大额定电流 | 12A | ||
机械参数
| 间距 | 4.2mm | 包装方式 | Tray |
| 方向 | 直 | 端接方式 | Solder |
| 安装类型 | Straight | 接触镀层 | Tin |
| 排数 | 2 | 触头材料 | Copper Alloy |
| 壳体材料 | Nylon | 端接排数 | 焊接 |
| 端接样式 | Through Hole | 触点数 | 10 |
| 第一连接器极性 | Male | ||
产品信息
| 类型 | Wire to Board | 系列 | 46015 |
| 覆盖范围 | 覆盖 | 产品子类型 | Plugs - PCB |
| 连接方式 | Wire-Board | 基础产品编号 | 46015 |
环境参数
| 工作温度 | -40...+105 °C | ||
