39-01-2105
| 制造商 | Molex, LLC |
| 描述 | CONN RECEPT 10POS DUAL 10 way receptacle,Mini-Fit Jr,dual row Headers & Wire Housings 10 CRKT HOUSING Conn Housing F 10 POS 4.2mm Crimp ST Cable Mount Bag HOUSING, RECEPTACLE, 10 WAY, NYLON RECEPTACLE HOUSING; 94V-0; 10 CIRCUITS Molex MINI-FIT JR. 系列 2 行 4.2mm 节距 10 路 直 母 压接连接器外壳 |
| 分类 |
商业参数
| 商标名 | Mini-Fit Jr. | 零件号别名 | 0039012105 5557-10R-210 |
| 产品类别 | Headers & Wire Housings | 工厂包装数量 | 3000 |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85369010 | 材料阻燃等级 | :UL94V-0 |
电气参数
| 额定电压 | 600 V | 最大额定电流 | 9 A |
机械参数
| 深度 | 19.6mm | 间距 | 4.2mm |
| 宽度 | 15.1mm | 长度 | 22.2mm |
| 重量 | 0.002147 | 材料（通用） | :Nylon |
| 安装类型 | Straight | 安装样式 | Free Hanging |
| 排数 | 2 | 壳体材料 | Nylon |
| 端接样式 | Crimp | 第一触头极性 | Socket (Female) |
| 连接器颜色 | :Ivory | 触点数 | 10 |
| 位数 | :10 | ||
产品信息
| 连接器性别 | Female | 系列 | 5557 |
| CAD图纸 | 3D CAD Model | 产品子类型 | Receptacles / Sockets - Housings |
| 适用产品/相关产品 | Mini-Fit Jr. Receptacle | ||
环境参数
| 工作温度 | :105°C | ||
文档与媒体
相关型号
39-30-0100
Molex Connector Corporation
CONN HEADER 10POS 4.2MM R/A TIN Molex 5569 Series 4.2mm Pitch 10 Way 2 Row Right Angle PCB Header, Solder Termination, 7A Headers & Wire Housings 10 CKT R/A HEADER Conn Power HDR 10 POS 4.2mm Solder RA Thru-Hole 10 Terminal 1 Port Bag HEADER, RIGHT ANGLE, DUAL ROW, 10 WAY Molex MINI-FIT JR. 系列 4.2mm节距 10路 (2排) 直角 PCB 针座, 焊接端接, 7A , 通孔
39301100
MOLEX
Conn Power HDR 10 POS 4.2mm Solder RA Thru-Hole 10 Terminal 1 Port Bag HEADER, MINI-FIT, R/A, W/PEG, 10WAY

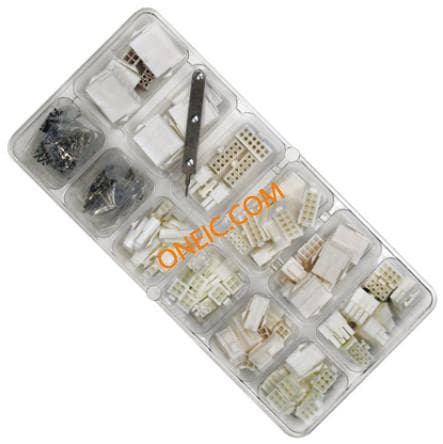

76650-3011
Molex
Mini-Fit Jr connector kit UL94V-0 WtW

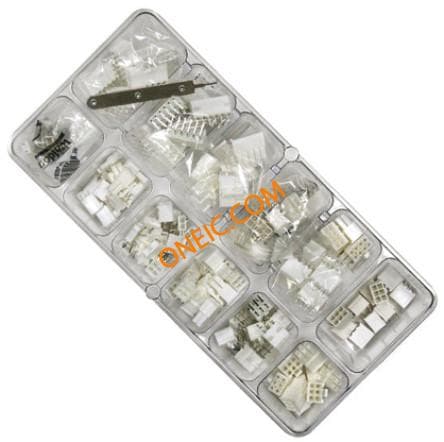

76650-3009
