PIC16F628A-I/SO
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC16 PIC RISC 3.5KB Flash 3.3V/5V 18-Pin SOIC W Tube 8 bit MCU SOIC18 IC MCU 8BIT 3.5KB FLASH 18SOIC PIC16F628A-I/SO, 8 bit Microcontroller PIC 20MHz 2048 Flash, 224B RAM, 18-Pin SOIC IC, 8BIT MCU, 16F628, 3.5K FLASH, SOIC18 8BIT FLASH MCU, SMD, TUBE42, 16F628 18-Pin,3.5KBFlash,224RAM,16I/O PIC microcontroller; EEPROM:128B; SRAM:224B; 20MHz; SO18; 2÷5.5V Microcontroller 8 Bit SO-18, PIC16F628A-I/SO, Microchip Microchip PIC16F 系列 8 bit PIC MCU, 20MHz, 128B，2048x14 字 ROM 闪存, 224 B RAM, 18针 SOIC封装 8-bit Microcontrollers - MCU 3.5KB 224 RAM 16 I/O PIC16F 3,5K SOIC18 85°C |
| 分类 |
商业参数
| 最小起订量 | 1 | 单位包装 | 42 |
| 其他名称 | PIC16F628AISO | 标准包装数量 | Rail / Tube |
| 标准封装名称 | SOIC W | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | :16F628 | 抗辐射加固 | No |
| 无铅定义 | RoHS-conform | 认证机构 | No |
电气参数
| 输入端 | 16 | 转速 | 20 MHz |
| 定时器 | 1 x 16 bit, 2 x 8 bit | 存储器 | 3.5KBytes |
| RAM 大小 | 224 byte | 内核大小 | 8-Bit |
| 核心类型 | PIC | 频率 | 20 MHz |
| 接口 | USART | 时钟速率 | 20 |
| 比较器数量 | 2 | 分辨率 | 10bit |
| EEPROM容量 | 128Byte | 存储器容量 | 3.5KByte |
| 存储器类型 | FLASH | I/O 数量 | 16 |
| 电压范围 | 2-5.5V | 位数 | :8 |
| 额定电压 | 3 → 5.5 V | 看门狗定时器 | 1 |
| 时钟频率 | :20MHz | 最大频率 | 20MHz |
| DAC数量 | 1 | 振荡器类型 | Internal |
| 供电电压 | 3.3|5 V | 数字I/O线数 | 16pins |
| 分辨率（位） | 0Bit | 串行接口 | 1 |
| 通道数量 | 0 | 模拟输入/输出 | 2 |
| 非易失性存储器 | 128Bytes | 程序存储器大小 | 3.5 KB |
| 程序存储器类型 | Flash | 最小输入电压 | 5.5V |
| 8位定时器数量 | 2 | 最小供电电压 | 3 V |
| 频率（中心/带宽） | 16 bit, 8 bit | 最大功耗 | 800 mW |
| 供电电压 (Vcc/Vdd) | 3 V ~ 5.5 V | ||
机械参数
| 宽度 | 7.5mm | 高度 | 2.35mm |
| 长度 | 11.55mm | 重量 | 0.000001 |
| 包装方式 | TUBE | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 引脚数 | :18 | 封装形式 | 18SOIC W |
| 冷却的封装 | SOIC | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 11.53 | 包装数量 | SOIC W |
| 尺寸/外形 | 11.55 x 7.5 x 2.35mm | 位数 | 18 |
| 外壳尺寸-插件 | 2.31 | 供应商器件封装 | 18-SOIC |
| 核心数/总线宽度 | 8 Bit | 脉冲宽度失真（最大） | 1(10 bit) (CCP) |
产品信息
| SPG | 336 | USB | No |
| 类型 | PIC microcontroller | 匹配码 | PIC16F628A-I/SO |
| CAN编号 | 0 | 闪存大小 | :3.5KB |
| SPI编号 | 0 | 外设 | Brown-out Detect/Reset, POR, PWM, WDT |
| 架构 | RISC | 连接性 | UART/USART |
| 可编程性 | Yes | 核心处理器 | PIC |
| 内置振荡器 | 4MHz | 单元数量 | 1 |
| 定时器数量 | 3 | 控制器系列 | :PIC16F |
| 标准交期 | 14 weeks | 射频系列/标准 | PIC16 |
| 使用的IC/零件 | :PIC16F628A-I/SO | DigiKey可编程 | Yes |
| 印刷电路板数量 | 18 | 微控制器特性 | :BOD, COMP, ICSP, POR, TIMERS, WDT |
环境参数
| 温度范围 | :Industrial | 测试温度 | -40°C |
| 工作温度 | -40 to 85 °C | 结工作温度 | 85C |
相关型号
PIC16F628A-I/SO
microchip
MCU 8-bit PIC16 PIC RISC 3.5KB Flash 3.3V/5V 18-Pin SOIC W Tube 8 bit MCU SOIC18 IC MCU 8BIT 3.5KB FLASH 18SOIC PIC16F628A-I/SO, 8 bit Microcontroller PIC 20MHz 2048 Flash, 224B RAM, 18-Pin SOIC IC, 8BIT MCU, 16F628, 3.5K FLASH, SOIC18 8BIT FLASH MCU, SMD, TUBE42, 16F628 18-Pin,3.5KBFlash,224RAM,16I/O PIC microcontroller; EEPROM:128B; SRAM:224B; 20MHz; SO18; 2÷5.5V Microcontroller 8 Bit SO-18, PIC16F628A-I/SO, Microchip Microchip PIC16F 系列 8 bit PIC MCU, 20MHz, 128B，2048x14 字 ROM 闪存, 224 B RAM, 18针 SOIC封装 8-bit Microcontrollers - MCU 3.5KB 224 RAM 16 I/O PIC16F 3,5K SOIC18 85°C
DV164131
microchip
PICKIT 3 InCircuit Debugger/Programmer Uses InCircuit Debugging Logic Incorporated In-Circuit Debuggers PICkit 3 Debug Exprs PICkit 3 Debug Express KIT STARTER PICKIT 3 DV164131, Development Kit, 16 bit, PIC DEBUG EXPRESS, PICKIT 3, PIC, DSPIC PICKit3Debugger/Programmer Programmer: microcontrollers; USB; ICSP, USB B mini PICkit 3 Debug Express PC hosted mode, DV164131, Microchip Microchip 16 位 MCU 微控制器开发套件
DV164035
microchip
MPLAB ICD 3 In Circuit Debugger In-Circuit Debuggers MPLAB ICD3 MPLAB ICD3 In-Circuit Debugger MPLAB ICD3 IN-CIRC DEBUGGER DV164035, Programmer, 16 bit, PIC DEBUGGER, MPLAB ICD 3, DSPIC FOR PIC MPLAB ICD 3 In-Circuit Debugger Kit MPLABICD3IncircuitDebugger Programmer: microcontrollers; USB; No.of diodes:3 In-Circuit Debugger/Programmer ICD3 PC hosted mode, DV164035, Microchip Microchip MPLAB ICD 3 在线调试器 处理器和微控制器开发套件
DM164120-4
microchip
PICKIT 2 18Pin DEMO Board Development Boards & Kits - PIC / DSPIC PICkit 2 1 Dem Board PICkit 2 18-Pin Demo Board BOARD DEMO PICKIT 2 18-PIN DM164120-4, Development Kit, 8 bit, PIC, 2 Bare PCB Boards, Demonstration Board PICKIT, PIC16F1827, DEMO BOARD GeneralPurpose,PICkit218-PinDemoBoard Development kit: Microchip; PIC16F1827; Connector type: ICSP PICkit 18-pin demo board PIC16F1827, DM164120-4, Microchip Microchip 8 位 MCU 微控制器开发套件
AC162053
microchip
Evaluation Board For Headers For ICD Devices Sockets & Adapters For PIC16F627/8/48A MPLAB ICD Header Interface for PIC16 HEADER INTERFACE ICD,ICD2 18DIP AC162053, Header, 8 bit, PIC, Header Interface for PIC16F627A/628A, PIC16F648A MPLAB ICD HEADER, FOR PIC16F628A MPLABICD2HeaderInterfaceforPIC16F627A,628A,648A(PDIP-18) Adapter: debug header; PIC16F627A/628A Microchip 8 位 MCU 针座 微控制器开发套件
AC164010
microchip
PIC16C55X, 61, 62X, CE62X, F62 Sockets & Adapters Socket Module MODULE SKT PROMATEII DIP/SOIC
SW500005
microchip
Compiler, HI Tech C Compiler For PIC10/12/16 MCUs Development Software HI-TECH PICC STD Compiler Hi-Tech C Comp.for PIC10/PIC12/PIC16ROHS PICC STD Compilers,HI-TECHCCompilerforPIC10/12/16MCUs-Standard Hi-Tech C Compiler for PIC10/12/16 Microcontrollers
DM163022-1
microchip
Picdem 2 Plus Board Demonstrates The Capabilities Of Microchips 8-Bit Microcontrollers Development Boards & Kits - PIC / DSPIC PICDEM 2 Plus PICDEM 2 Plus BOARD DEMO PIC16F87X PIC18FXX2 PICDEM 2 Plus w/ ICD interface PIC16F, PICDEM 2 PLUS, DEMO BOARD Development kit: Microchip; PIC16; Connector type: RJ12 PICDEM 2 Plus PC hosted mode PIC16F1937-I/P 9 V, DM163022-1, Microchip Microchip 8 位 MCU 开发套件

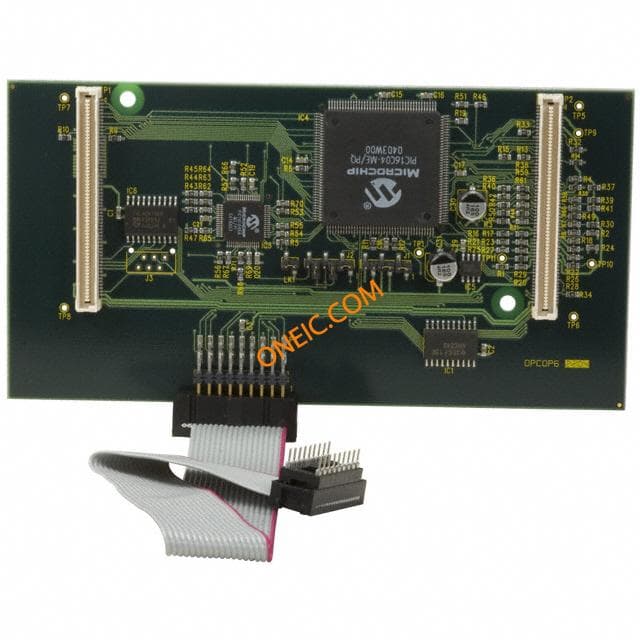

I3DBF648
