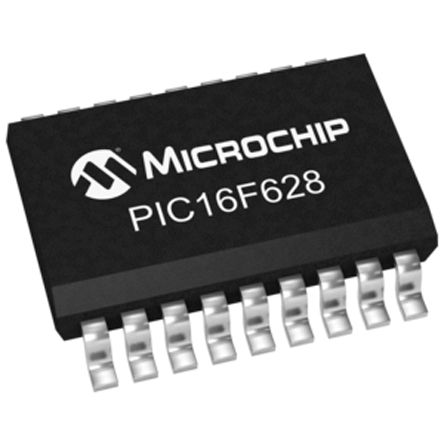

PIC16F628-20I/SO
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC16 PIC RISC 3.5KB Flash 3.3V/5V 18-Pin SOIC W Tube IC MCU 8BIT 3.5KB FLASH 18SOIC PIC16F628-20I/SO, 8 bit Microcontroller PIC 20MHz 2048 Flash, 224B RAM, 18-Pin SOIC 8-bit Microcontrollers - MCU 3.5KB 224 RAM 16 I/O 8BIT FLASH MCU, SMD, 16F628, SOIC18 PIC16F628-20I/SO Microcontroller 8 Bit SO-18, PIC16F628-20I/SO, Microchip Microchip PIC16F 系列 8 bit PIC MCU, 20MHz, 128 x 8 字，2048 x 14 字 ROM 闪存, 224 B RAM, 18针 SOIC封装 PIC16F 3,5K SOIC18 85°C |
| 分类 |
商业参数
| 其他名称 | PIC16F62820ISO | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 42 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423190 | 零件状态 | :16F628 |
| 抗辐射加固 | No | ||
电气参数
| 转速 | 20 MHz | 定时器 | 3 x 8 bit |
| RAM 大小 | 224 byte | 内核大小 | 8-Bit |
| 核心类型 | PIC | 频率 | 20 MHz |
| 接口 | SCI/USART | 时钟速率 | 20 MHz |
| 分辨率 | 16bit | EEPROM容量 | 128 x 8 |
| 存储器容量 | 224 B | 存储器类型 | :Flash |
| I/O 数量 | 16 | 位数 | :8 |
| 额定电压 | 3 → 5.5 V | 看门狗定时器 | 1 |
| 时钟频率 | :20MHz | 最大频率 | 20MHz |
| DAC数量 | 1 | 振荡器类型 | Internal |
| 供电电压 | 3.3|5 V | 通道数量 | 0 |
| 模拟输入/输出 | 2 | 程序存储器大小 | 3.5 KB |
| 程序存储器类型 | Flash | 最小供电电压 | 3 V |
| 频率（中心/带宽） | 8bit | 最大功耗 | 800 mW |
| 供电电压 (Vcc/Vdd) | 3 V ~ 5.5 V | ||
机械参数
| 宽度 | 7.59mm | 高度 | 2.39mm |
| 长度 | 11.73mm | 重量 | 0.0004 |
| 包装方式 | Tube | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :18 |
| 封装形式 | 18SOIC W | 冷却的封装 | SOIC |
| 材料表面处理 | :MSL 1 - Unlimited | 尺寸/外形 | 11.73 x 7.59 x 2.39mm |
| 位数 | 18 | 供应商器件封装 | 18-SOIC |
| 核心数/总线宽度 | 8 Bit | 脉冲宽度失真（最大） | 1(16 bit) (CCP) |
产品信息
| USB | 0 | 系列 | PIC16 |
| 闪存大小 | :3.5KB | 片内RAM（通道数×位宽） | No |
| 外设 | Brown-out Detect/Reset, POR, PWM, WDT | 架构 | RISC |
| 连接性 | UART/USART | 可编程性 | Yes |
| 核心处理器 | PIC | 定时器数量 | 3 |
| 控制器系列 | :PIC16F6xx | 射频系列/标准 | PIC16 |
| 微控制器特性 | :USART, SCI, PWM, Brown-out Protection, Comparators, Watchdog, In-System Programming, Capture/Compare | ||
环境参数
| 温度范围 | :Industrial | 工作温度 | -40 to 85 °C |
| 结工作温度 | 85C | ||
