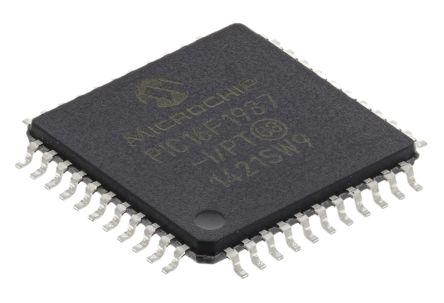

PIC16F1937-I/PT
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC16 PIC RISC 14KB Flash 2.5V/3.3V/5V 44-Pin TQFP Tray 8 bit MCU TQFP44 IC MCU 8BIT 14KB FLASH 44TQFP PIC16F1937-I/PT, 8 bit Microcontroller PIC 32MHz 8192 Flash, 512B RAM, I2C SPI 44-Pin TQFP 8-bit Microcontrollers - MCU 14KB Flash, 512B RAM 256B EE LCD 1.8-5.5V MCU, 8BIT, 14K FLASH, LCD, 44TQFP IC,PIC16F1937-I/P PIC microcontroller; EEPROM:256B; SRAM:512B; 32MHz; TQFP44 Microcontroller 8 Bit TQFP-44, PIC16F1937-I/PT, Microchip Microchip PIC16F 系列 8 bit PIC MCU, 32MHz, 256B，8192 x 14 字 ROM 闪存, 512 B RAM, 44针 TQFP封装 PIC16F 14K TQFP44 85°C |
| 分类 |
商业参数
| 最小起订量 | 1 | 单位包装 | 160 |
| 其他名称 | PIC16F1937IPT | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Trays | 工厂包装数量 | 160 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85411000 | 无铅定义 | RoHS-conform |
电气参数
| 转速 | 32 MHz | 定时器 | 1 x 16 bit, 4 x 8 bit |
| 存储器 | 14kB | 以太网 | 0 |
| RAM 大小 | 512 byte | 内核大小 | 8-Bit |
| 核心类型 | PIC | 接口 | I2C/SPI/USART |
| 时钟速率 | 32 MHz | 分辨率 | 10bit |
| EEPROM容量 | 256Byte | 存储器容量 | 14KByte |
| 存储器类型 | FLASH | 显示类型 | 24x4 |
| I/O 数量 | 36 | 额定电压 | 1.8 → 5.5 V |
| 看门狗定时器 | 1 | 时钟频率 | :32MHz |
| 数据转换器 | A/D 14x10b | 最大频率 | 32MHz |
| DAC数量 | 2 | 振荡器类型 | Internal |
| 供电电压 | 2.5|3.3|5 V | 数字I/O线数 | 36pins |
| 分辨率（位） | 10Bit | 通道数量 | 1 |
| 模拟输入/输出 | 2 | 程序存储器大小 | 14 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 14channels |
| 最小输入电压 | 5.5V | 8位定时器数量 | 4 |
| 最小供电电压 | 1.8...5.5V | 频率（中心/带宽） | 16 bit, 8 bit |
| 最大功耗 | 800 mW | 每元件位数 | 10 bit |
| 供电电压 (Vcc/Vdd) | 1.8 V ~ 5.5 V | ||
机械参数
| 宽度 | 10mm | 高度 | 1.05mm |
| 长度 | 10mm | 重量 | 0.002188 |
| 包装方式 | TRAY | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :44 | 封装形式 | 44TQFP |
| 冷却的封装 | TQFP | 材料表面处理 | :MSL 3 - 168 hours |
| 包装数量 | 4 | 尺寸/外形 | 10 x 10 x 1.05mm |
| 位数 | 44 | 供应商器件封装 | 44-TQFP (10x10) |
| 核心数/总线宽度 | 8 Bit | 脉冲宽度失真（最大） | 2(10 bit) (CCP), 3(10 bit) (ECCP) |
产品信息
| SPG | 4 | USB | No |
| 类型 | PIC microcontroller | 系列 | PIC16 |
| 产品特性 | LCD Controller | 匹配码 | PIC16F1937-I/PT |
| CAN编号 | 0 | 闪存大小 | :14KB |
| SPI编号 | 1 | 片内RAM（通道数×位宽） | 14-chx10-bit |
| 外设 | Brown-out Detect/Reset, LCD, POR, PWM, WDT | 架构 | RISC |
| 连接性 | I²C, LIN, SPI, UART/USART | 核心处理器 | PIC |
| 内置振荡器 | 32MHz, 32kHz | 单元数量 | 1 |
| 定时器数量 | 5 | 控制器系列 | :PIC16F19xx |
| 标准交期 | 14 weeks | 段数 | 96 |
| 射频系列/标准 | PIC16 | A/D转换器数量 | :14 |
环境参数
| 测试温度 | -40°C | 工作温度 | -40 to 85 °C |
