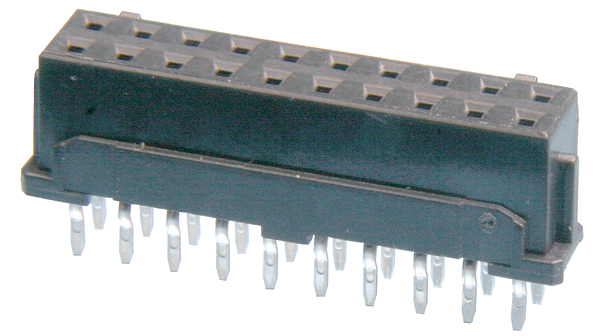

DF11-20DS-2DSA(05)

制造商	Hirose Electric Co., Ltd.
描述	Headers & Wire Housings 2MM V PCB RECEPTACLE 20P DR THRU-HOLE TIN CONN RECEPT 20POS 2MM PCB TIN Hirose DF11 Series 2mm Pitch 20 Way 2 Row Straight PCB Header, Solder Termination, 2A Conn Shrouded Header HDR 20 POS 2mm Solder ST Thru-Hole Bag PCB socket, straight Pitch2 mm Poles 2 x 10 DF11, DF11-20DS-2DSA(05), Hirose Hirose DF11 系列 2mm节距 20路 (2排) 直 PCB 针座, 焊接端接, 2A , 通孔
分类	连接器解决方案板对板连接器板对板连接器

对参数有疑问？问 AI 助手

商业参数

产品类别	Headers & Wire Housings	标准包装数量	100
工厂包装数量	100

合规参数

RoHS

Compliant

材料阻燃等级

UL 94 V-0

电气参数

额定电压	250 V	极数	2 x 10
接触电阻	30 mohm	最大额定电流	2A

机械参数

颜色	Black	深度	5 mm
间距	0.079" (2.00mm)	高度	6.6 mm
包装方式	Bulk	壳体颜色	18
方向	直	排间距	0.079" (2.00mm)
端接方式	Press-Fit	触点形式	Female Socket
触头类型	Female Socket	引脚间距	0.079" (2.00mm)
外壳颜色	Black	安装类型	Through Hole
连接器类型	Receptacle	接触镀层	Tin
安装样式	Through Hole	排数	2
触头材料	Brass	壳体材料	Polyamide
总长度	22 mm	端接排数	焊接
端接样式	Through Hole	第一触头极性	Socket (Female)
触点数	20	位数	20
第一连接器极性	Female	每排/每行位置数	All

产品信息

类型	Shrouded Header	连接器性别	HDR
系列	DF11	已删除	Compliant
覆盖范围	覆盖	放大器类型	22
连接方式	Board-Board	输出配置	Through Hole
加载位置数	All

环境参数

工作温度

-30C to 85C

文档与媒体

PDF 文档

DF11 Series

PDF 文档

e54305002.pdf
