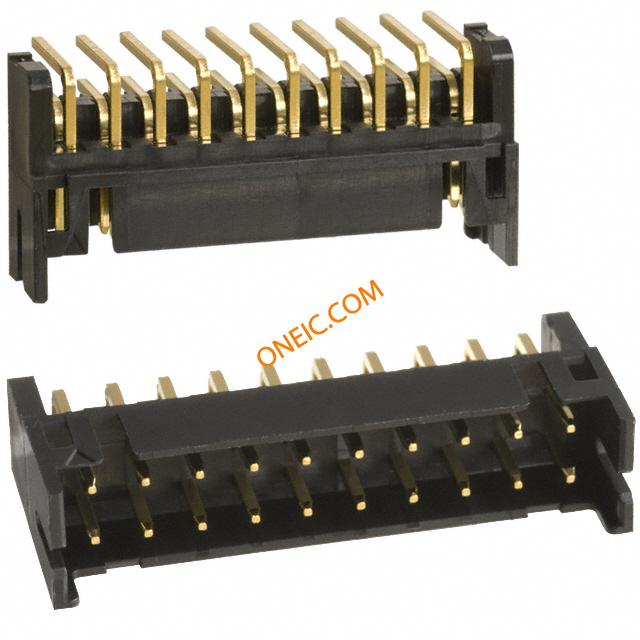

DF11-20DP-2DS(52)

制造商	Hirose Electric Co., Ltd.
描述	Headers & Wire Housings 2MM R/A PCB HEADER 20P DR THRU-HOLE GLD CONN HEADER 20POS 2MM R/A GOLD Hirose DF11 Series 2mm Pitch 20 Way 2 Row Right Angle PCB Header, Solder Termination, 2A Conn Shrouded Header HDR 20 POS 2mm Solder RA Thru-Hole Tube Hirose DF11 系列 2mm节距 20路 (2排) 直角 PCB 针座, 焊接端接, 2A
分类	连接器解决方案板对板连接器板对板连接器

对参数有疑问？问 AI 助手

商业参数

产品类别	Headers & Wire Housings	标准包装数量	22
工厂包装数量	1

合规参数

RoHS

Compliant

电气参数

额定电压	250 V ac	接触电阻	30 mohm
最大额定电流	2A

机械参数

颜色	Black	深度	10 mm
间距	0.079" (2.00mm)	高度	5 mm
包装方式	Tube	方向	直角
排间距	0.079" (2.00mm)	端接方式	Solder
触头类型	Male Pin	外壳颜色	Black
安装类型	Through Hole, Right Angle	连接器类型	Header, Shrouded
接触镀层	Gold	紧固类型	Detent Lock
安装样式	Through Hole	排数	2
触头材料	Brass	壳体材料	Polyamide
总长度	22 mm	端接排数	焊接
端接样式	Through Hole	触点数	20
位数	20	接触长度 - 配合	0.118" (3.00mm)

产品信息

类型	Board to Wire	连接器性别	HDR
系列	DF11	已删除	Compliant
覆盖范围	覆盖	产品子类型	Headers
加载位置数	All

环境参数

工作温度

-30C to 85C

文档与媒体

PDF 文档

DF11 Series

PDF 文档

e54305002.pdf
