点击放大查看

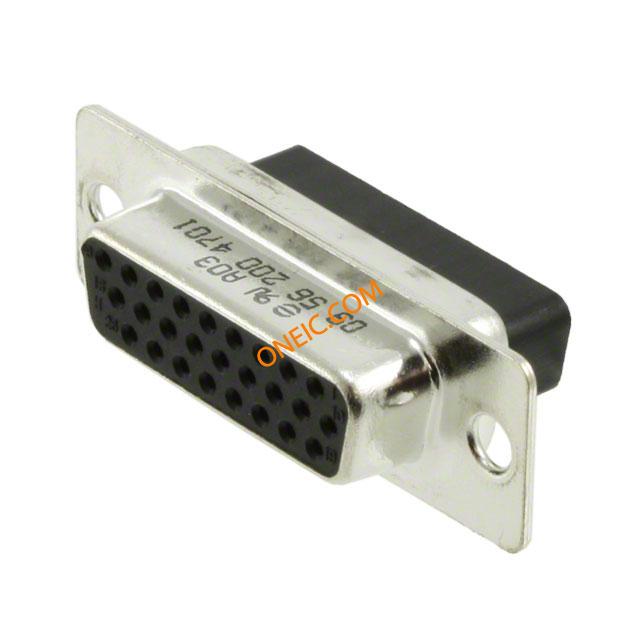

09562004701

制造商	HARTING Technology Group
描述	D-Sub High Density Connectors 26P FEMALE CRIMP THRU HOLE D SUB HD FE CRIMP SHELL 26P HD Crimp connector for 26-pin F HighDensityCrimpConnector(DSubHDFemaleCrimpShell)26position Harting 26路 2.29mm节距直压接式 D-sub 连接器, 插座
分类	连接器解决方案D-Sub连接器D-Sub连接器

对参数有疑问？问 AI 助手

商业参数

零件号别名	09 09-56-200-4701 200 4701 56	产品类别	D-Sub High Density Connectors
标准包装数量	1	工厂包装数量	50

合规参数

RoHS

RoHS Compliant

标准

MIL-C-24308,DIN41652,CECC75301-802

电气参数

最大额定电流

2 A

机械参数

颜色	Black	间距	2.29mm
宽度	12.93mm	长度	39.5mm
包装方式	Bulk	方向	直
端接方式	Crimp	触头类型	Signal
安装类型	Panel Mount	外壳镀层	Tin
行程角度	Straight	连接器类型	Receptacle for Female Contacts
法兰特征	Housing/Shell (Unthreaded)	外壳涂层	Tin
安装样式	Wire	排数	3
外壳材料（壳体）	Steel	连接器样式	D-Sub
壳体材料	Steel	主要材料	D-Subminiature
端接样式	Crimp	触点数	26
介电材料	Polybutylene Terephthalate (PBT), Polyester	位数	26
外壳材料及表面处理	Steel, Tin Plated	外壳尺寸，连接器布局	2 (DA, A)

产品信息

备注	Contacts Not Provided	类型	CableSocket
连接器性别	Female	系列	956

环境参数

插拔次数

工作温度

-55°C ~ 105°C
