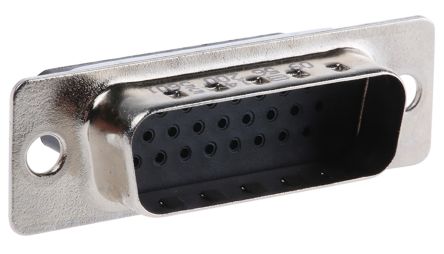

点击放大查看

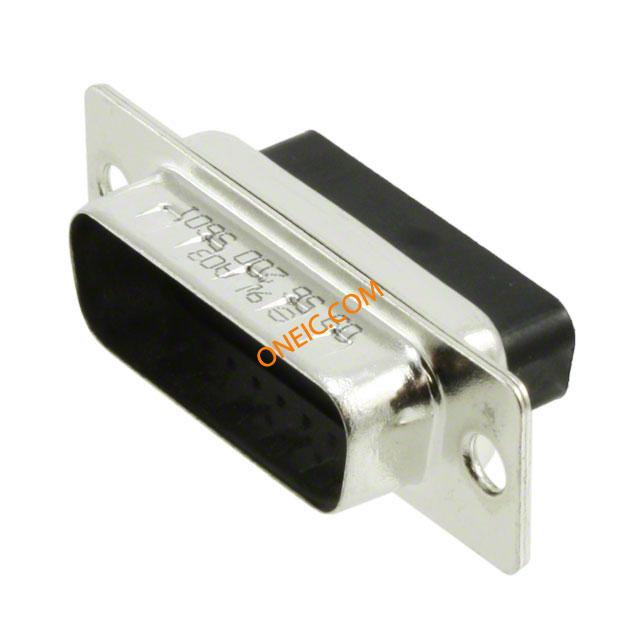

09562005601

制造商	HARTING Technology Group
描述	D-Sub High Density Connectors 26P MALE CRIMP THRU HOLE D SUB HD MA CRIMP SHELL 26P HD Crimp connector for 26-pin M D-SubConnectorHighDensity(Crimpversion)26PositionMale Harting 26路 2.29mm节距直压接式 D-sub 连接器, 插头
分类	连接器解决方案D-Sub连接器D-Sub连接器

对参数有疑问？问 AI 助手

商业参数

零件号别名	09 09-56-200-5601 200 56 5601	产品类别	D-Sub High Density Connectors
标准包装数量	1	工厂包装数量	50

合规参数

RoHS

RoHS Compliant

标准

MIL-C-24308,DIN41652,CECC75301-802

电气参数

最大额定电流

2 A

机械参数

深度	15.91mm	间距	2.29mm
宽度	12.93mm	长度	39.5mm
包装方式	Bulk	方向	直
端接方式	Crimp	触点形式	Signal
触头类型	Signal	安装类型	Panel Mount
外壳镀层	Tin	行程角度	Straight
连接器类型	Plug for Male Contacts	法兰特征	Housing/Shell (Unthreaded)
外壳涂层	Tin	安装样式	Wire
排数	3	外壳材料（壳体）	Steel
连接器样式	D-Sub, High Density	壳体材料	Steel
主要材料	D-Subminiature	尺寸/外形	39.5 x 12.93 x 15.91mm
端接样式	Crimp	触点数	26
介电材料	Polybutylene Terephthalate (PBT), Polyester, Glass Filled	位数	26
外壳材料及表面处理	Steel, Tin Plated	外壳尺寸，连接器布局	2 (DA, A) High Density

产品信息

备注	Contacts Not Provided	类型	CablePlug
连接器性别	Male	系列	956
产品特性	Grounding Indents	主要用途	Grounding Indents
输出配置	Panel Mount

环境参数

工作温度

-55°C ~ 105°C
