点击放大查看

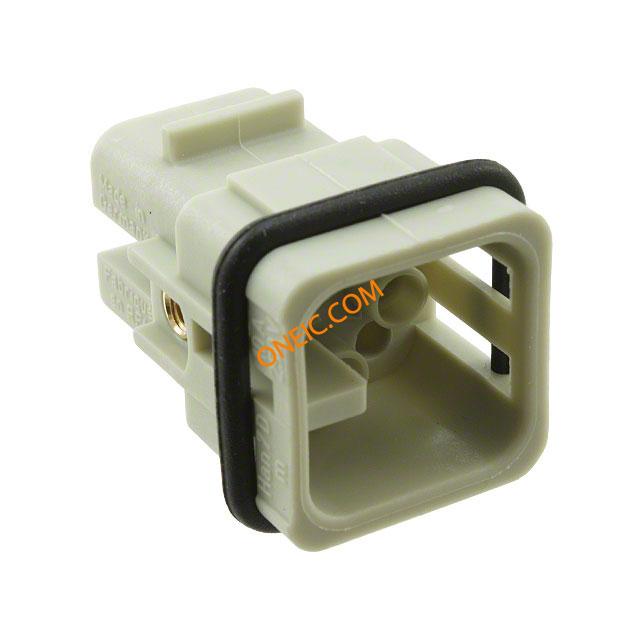

09210073031
| 制造商 | |
| 描述 | HAN D 7 POS. M INSERT CRIMP Heavy Duty Power Connectors HAN D 7P MALE CRIMP ORDER CONTACTS SEP Han(R) D 7P+E male insert, 250Vac Insert;250V;10A;Male;7;RoHSCompliant;HanD,HanDAVSeries Connector: HAN; male; Han D; PIN:8; 7+PE; size 3A; w/o terminals Han D Male Insert: Han D 7 Position M Insert Crimp Harting Han D 系列 3行 8针 插头 电源连接器 |
| 分类 |
商业参数
| 零件号别名 | 007 09 09-21-007-3031 21 3031 | 产品类别 | Heavy Duty Power Connectors |
| 标准包装数量 | 1 | 工厂包装数量 | 10 |
合规参数
| RoHS | Compliant | 材料阻燃等级 | UL94 HB |
电气参数
| 测试电压 | 4kV | 额定电压 | 600V |
| 最大额定电流 | 10A | 连接器类型 - 电压输入 | for plastic housings |
机械参数
| 尺寸 | 3A | 颜色 | Gray |
| 重量 | 7.68 g | 包装方式 | Bulk |
| 方向 | 直 | 重量（g） | 6.00000 |
| 触头类型 | Han® D | 安装类型 | crimped |
| 连接器类型 | Insert without Contacts | 排数 | 3 |
| 封装形式 | size 3A | 插入力 | Male |
| 壳体材料 | Polyamide (PA), Nylon | 包装数量 | 2 |
| 尺寸/外形 | 3A | 端接样式 | Crimp |
| 触点数 | 8 | 位数 | 7+Ground |
| 绝缘材料 - 材质 | polycarbonate | 线规或范围 - AWG | 26-14 |
| 第一连接器安装特征 | 7+PE | ||
产品信息
| SPG | 2 | 类型 | CONNECTORS |
| 连接器性别 | Male | 系列 | HAN-D, HAN-D AV |
| CAD图纸 | 3D CAD Model | 产品子类型 | Inserts |
| 适配器系列 | Han D | 单元数量 | 1 |
环境参数
| 工作温度 | -40°C ~ 125°C | ||
相关型号
19200031440
Harting Technology Group
Connector Accessories 13 POS Hood Metal Heavy Duty Power Connectors HAN 3A M20 TOP ENTRY METAL HOOD HAN A HOOD TOP 2 PEGS M20 M20 metric top entry metal hood,3A HOOD, TOP ENTRY, SIZE 3A, METAL HANAHoodTopeEntry2Pegs Enclosure: for Han connectors; Han; size 3A; for cable; for latch Han A Hoods: Han A Hood Top Entry 2 Pegs M20 Harting Han A 系列 顶入 电源连接器
09150006124
Harting Technology Group
Contact PIN Crimp ST Heavy Duty Power Connectors HAN D MALE AWG 26-22 GOLD PLATED CRIMP HAN D M CRIMP CONT AU AWG26-22 HAN DM Crimp Contact AWG 26-22 Conn Contact M 1 POS Crimp ST HANDMCrimpContactAWG26-22 Contact; male; 0.14÷0.37mm2; Han D; nickel plated, gold plated Han D Male Contact: Han D M Crimp Contact Au AWG 26-22 Harting Han Contacts 系列 公插 压接触点 , 额定电流 10A/ 250 V, 适用于大负荷电源连接器
09150006121
Harting Technology Group
Contact PIN Crimp ST Heavy Duty Power Connectors HAN 10A MALE AWG 16 GOLD PLATED HAN D M CRIMP CONTACT AU AWG 16 Han-Com(R) crimp gold contact,1.5sq.mm Connector,MaleContact Contact; male; 1.5mm2; Han D; nickel plated, gold plated; crimped Han D Male Contact: Han D M Crimp Contact Au AWG 16 Harting Han Contacts 系列 公插 压接触点 , 额定电流 10A/ 250 V, 适用于大负荷电源连接器
09200030420
Harting Technology Group
Connector Accessories Hood Gray Heavy Duty Power Connectors HAN 3A PG11 TOP ENTR GREY PLASTIC HAN A HOOD TOP 2 PEGS PG 11 GREY Han top entry plastic hood,PG11 size 3A Hood;Plastic;1Peg;for1LeverLock;35mm;60mm;Han3;Pg11;Gray Enclosure: for Han connectors; Han; size 3A; for cable; for latch Han A Hoods: Han A Hood Top Entry 2 Pegs PG 11 Grey Harting Han A 系列 顶入 电源连接器
09210073131
Harting Technology Group
Conn Housing F 8 POS Crimp ST Heavy Duty Power Connectors HAN D 7P FEMALE CRMP ORDER CONTACTS SEP HAN D 7 POS. F INSERT CRIMP Han(R) D 7P+E socket insert, 250Vac PowerConnectorInsert;Female;7 Connector: HAN; female; Han D; PIN:8; 7+PE; size 3A; w/o terminals Han D Female Insert: Han D 7 Position F Insert Crimp Harting Han D 系列 3行 8针 插座 电源连接器
19200031750
Harting Technology Group
Connector Accessories 9 POS Cable to Cable Hood Metal Heavy Duty Power Connectors 3A CBL TO CBL M20 METAL 1 LEVER HAN A HOOD COUPLER 1 LEVER M20 M20 metric metal coupling hood,3A Hood,HAN3A,Metal,CableEntryF,M20 Enclosure: for Han connectors; Han; size 3A; for cable; with lock Han A Housings: Han A Hood Coupler 1 Lever M20 Harting Han A 系列 电源连接器
09150006101
Harting Technology Group
Contact PIN Crimp ST Cable Mount Heavy Duty Power Connectors HAN D MALE AWG 16 SILVER PLATED CRIMP HAN D M CRIMP CONT AWG16 Han-Com(R) crimp pin contact,1.5sq.mm Connector;MaleInsert;SilverPlated16AWGCrimpContact;HanDDModular Contact; male; 1.5mm2; Han D; silver plated; crimped; 10A; 3um Han D Male Contact: Han D M Crimp Contact Ag 1,5 QMM-AWG16 Harting Han Contacts 系列 公插 压接触点 , 额定电流 10A/ 250 V, 适用于大负荷电源连接器
09150006125
Harting
HAN D M CRIMP CONTACT AU Heavy Duty Power Connectors MALE CONTACT STD GOLD PLATED Han-Com(R) crimp gold contact,0.75sq.mm HeavyDutyPowerConnectorsMALECONTACTSTDGOLDPLATED Contact; male; 0.75mm2; Han D; nickel plated, gold plated; crimped Han D Male Contact: Han D M Crimp Contact Au Harting Han Contacts 系列 公插 压接触点 , 额定电流 10A/ 250 V, 适用于大负荷电源连接器
19200030427
Harting
HAN 3A HOOD TOP M20 BLACK Heavy Duty Power Connectors PLASTIC HOOD HAN 3A 1 LEVER LCK HAN3AHOODTOPENTRYM20BLACK Harting Han A 系列 顶入 电源连接器

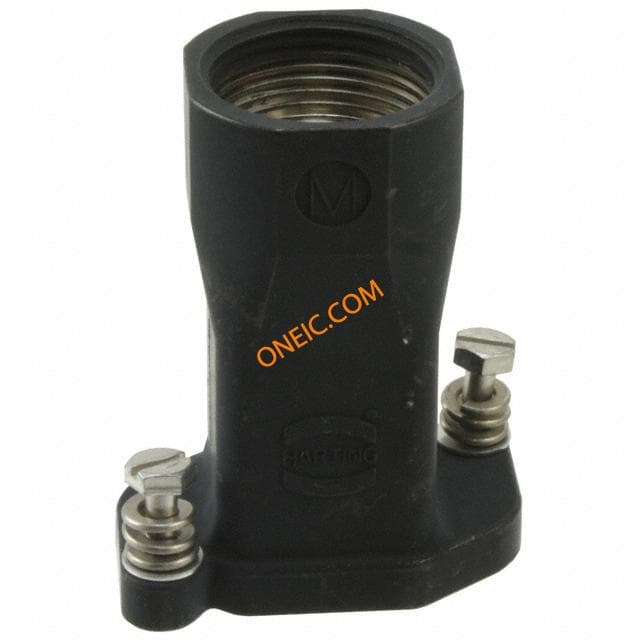

19400030411
Harting
HAN 3HPR HOOD TOP M25 SCREW Heavy Duty Power Connectors HAN 3HPR HOOD TOP ENTRY M25 SCREW Han HPR Hoods: Han 3HPR Hood, Top entry M25, Screw

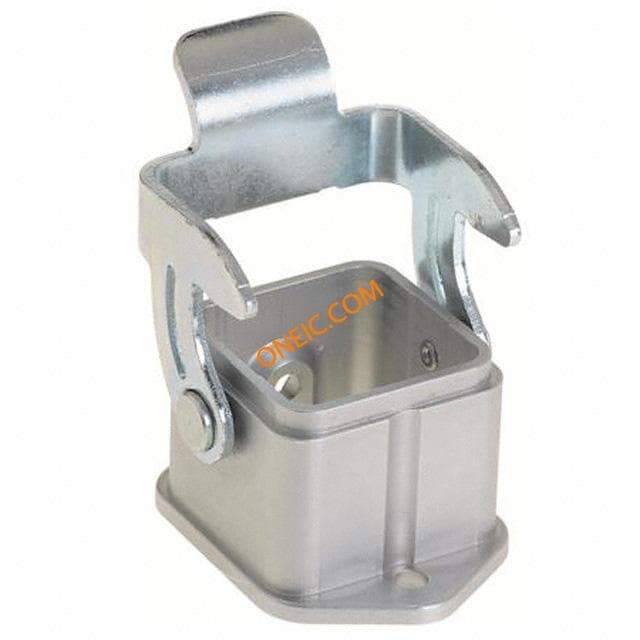

19440030301
Harting
HAN INOX 3A-AGG Bulkhead housing Han INOX Heavy Duty Power Connectors Han INOX 3A SS Bulkhead Housing HANINOX3A-AGG Enclosure: for Han connectors; Han; size 3A; with lock; straight Han Inox Housings: Han INOX 3a-agg Harting HAN INOX 系列 电源连接器外壳
09370030301
Harting
HAN 3M BASE PANEL 1 LEVER Heavy Duty Power Connectors BULKHEAD MOUNTING HAN 3A 1 LVR LCKING Han M Housings: Han 3M Base Panel 1 Lever

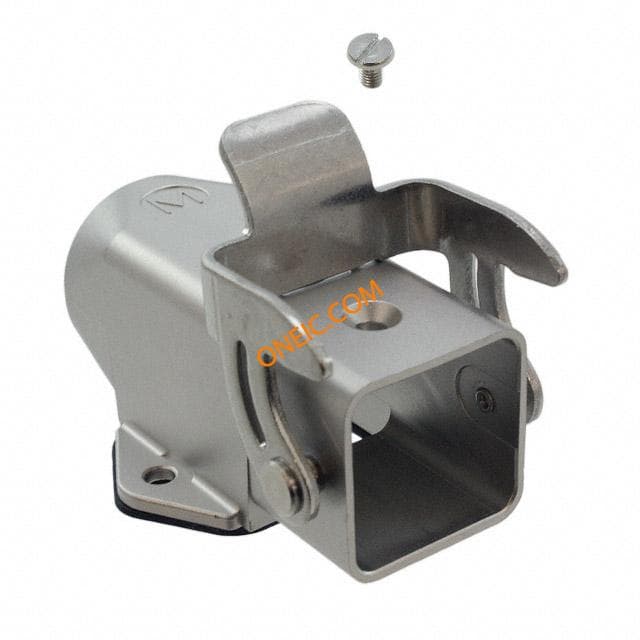

19440030801
Harting
HAN INOX 3A R/A BULKHD MNT HSNG Heavy Duty Power Connectors HAN 3A BLKHD MNT HSG R/A, STNLSS STEEL Base;Rect.;Industrial;BulkheadMount;3A;RightAngle;Han-INOX;1lever Han Inox Housings: Han INOX 3A R/A Bulkhead Mounted Housing Harting HAN INOX 系列 电源连接器 , 隔板

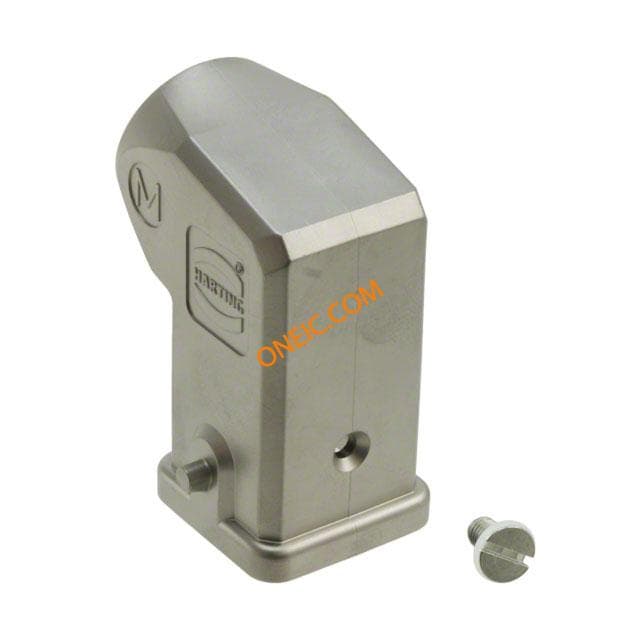

19440031640
Harting
HAN INOX 3A SE HOOD M20 Heavy Duty Power Connectors HAN 3A M20 SIDE ENTR HOOD,STNLSS STEEL Hood;3A;M20;SideEntry;forHan-INOX Han Inox Hoods: Han INOX 3A SE Hood M20 Harting HAN INOX 系列 侧入 电源连接器

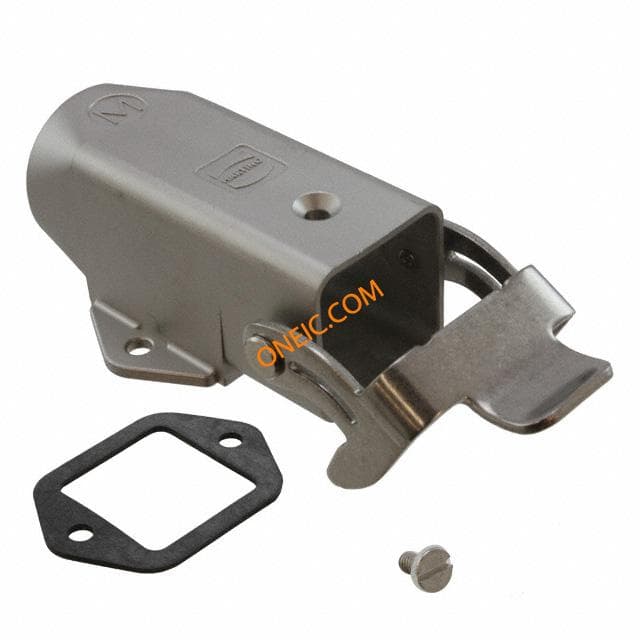

19440031250
Harting
HAN INOX 3A SURFACE MNT HSNG M20 Heavy Duty Power Connectors HAN 3A SURFC MNT HSG R/A M20, STEEL Base;Rect.;Industrial;SurfaceMount;3A;M20;SideEntry;Han-INOX;1lever Han Inox Housings: Han INOX 3A Surface Mount Housing M20 Harting HAN INOX 系列 电源连接器 , 表面安装

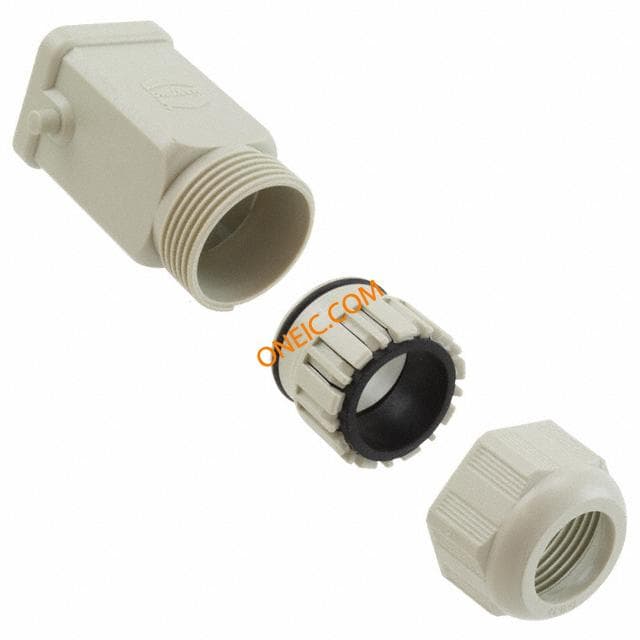

19200030410
Harting
3A TE HOOD PLASTIC 9-17MM Heavy Duty Power Connectors 3A TE Hood, plastic 9-17mm cord grip Han A Hoods: 3A TE Hood, plastic, 9-17mm cord grip

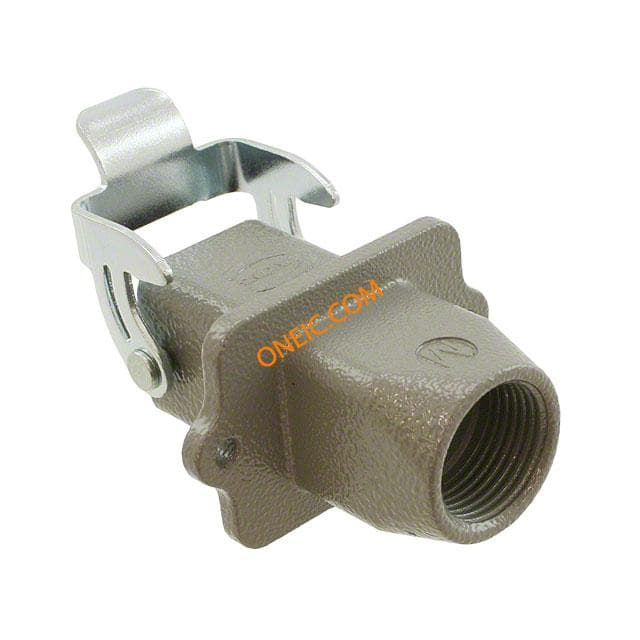

19200031120
Harting
HAN 3A BULKHEAD FEED-THRU HSNG Heavy Duty Power Connectors Han 3A Bulkhead feed-thru housing Han A Housings: Han 3A Bulkhead feed-thru housing Harting Han A 系列 电源连接器外壳

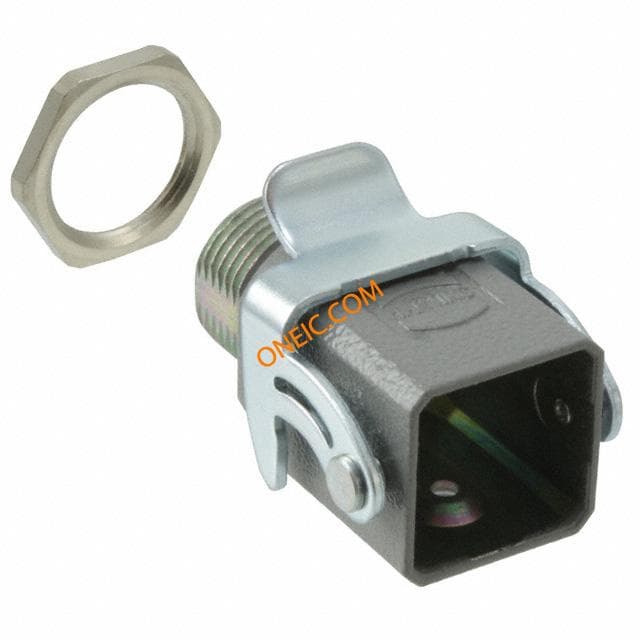

19200031150
Harting
HAN 3A BASE SCREW M20 Heavy Duty Power Connectors SCRW MOUNT HOUSING HAN 3A 1 LEVER LCK Enclosure: for Han connectors; Han; size 3A; for cable; with lock Han A Housings: Han 3A base screw M20 Harting Han-A 系列 外壳 , M20螺纹

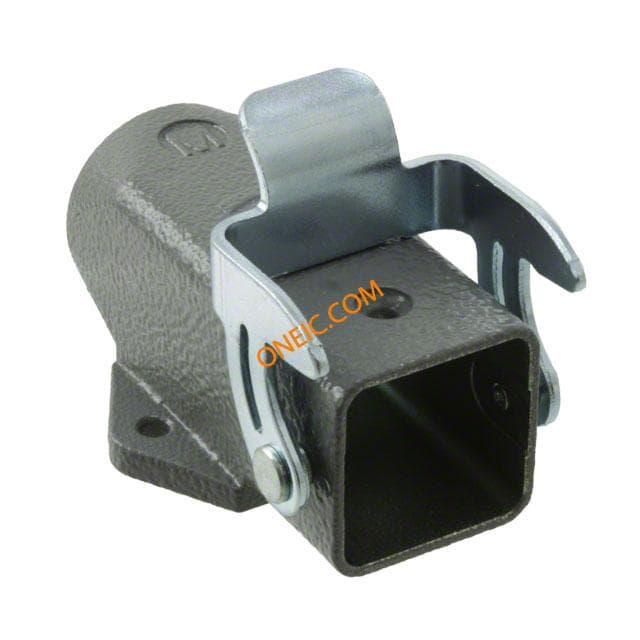

19200031252
