点击放大查看

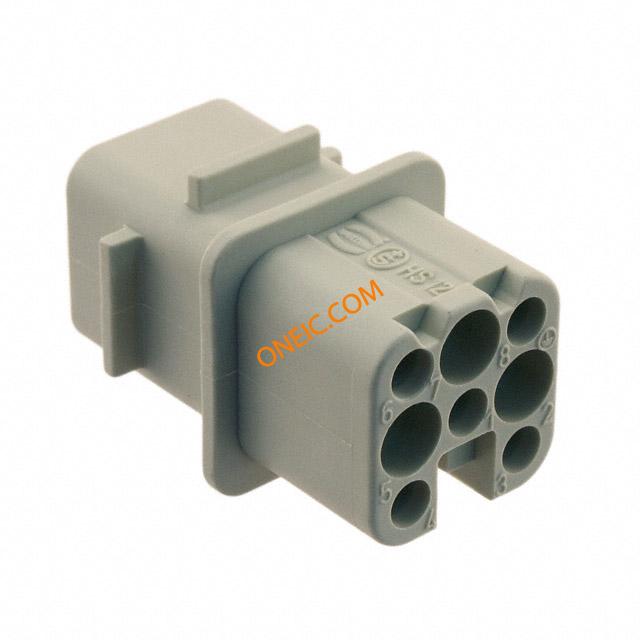

09210073131
| 制造商 | |
| 描述 | Conn Housing F 8 POS Crimp ST Heavy Duty Power Connectors HAN D 7P FEMALE CRMP ORDER CONTACTS SEP HAN D 7 POS. F INSERT CRIMP Han(R) D 7P+E socket insert, 250Vac PowerConnectorInsert;Female;7 Connector: HAN; female; Han D; PIN:8; 7+PE; size 3A; w/o terminals Han D Female Insert: Han D 7 Position F Insert Crimp Harting Han D 系列 3行 8针 插座 电源连接器 |
| 分类 |
商业参数
| 零件号别名 | 007 09 09-21-007-3131 21 3131 | 产品类别 | Heavy Duty Power Connectors |
| 标准包装数量 | 1 | 工厂包装数量 | 10 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 材料阻燃等级 | UL94 HB | ||
电气参数
| 测试电压 | 4kV | 额定电压 | 600V |
| 最大额定电流 | 10A | 最小输入电压 | 250V |
| 连接器类型 - 电压输入 | for plastic housings | ||
机械参数
| 尺寸 | 3A | 颜色 | Gray |
| 深度 | 33.5 | 高度 | 21 |
| 重量 | 9.32 g | 包装方式 | Bulk |
| 导线线规 | 14-26 | 方向 | 直 |
| 重量（g） | 8.40000 | 触头类型 | Han® D |
| 安装类型 | Straight | 连接器类型 | Insert without Contacts |
| 排数 | 3 | 封装形式 | size 3A |
| 插入力 | Female | 壳体材料 | Polycarbonate |
| 总长度 | 21 | 包装数量 | 6 |
| 尺寸/外形 | 3A | 端接样式 | Crimp |
| 触点数 | 8 | 位数 | 7+Ground |
| 绝缘材料 - 材质 | polycarbonate | 线规或范围 - AWG | 26-14 |
| 第一连接器安装特征 | 7+PE | ||
产品信息
| SPG | 6 | 类型 | Housing |
| 连接器性别 | F | 系列 | HAN-D, HAN-D AV |
| CAD图纸 | 3D CAD Model | 产品子类型 | Inserts |
| 适配器系列 | Han D | 单元数量 | 1 |
环境参数
| 工作温度 | -40°C ~ 125°C | ||
相关型号
19200031440
Harting Technology Group
Connector Accessories 13 POS Hood Metal Heavy Duty Power Connectors HAN 3A M20 TOP ENTRY METAL HOOD HAN A HOOD TOP 2 PEGS M20 M20 metric top entry metal hood,3A HOOD, TOP ENTRY, SIZE 3A, METAL HANAHoodTopeEntry2Pegs Enclosure: for Han connectors; Han; size 3A; for cable; for latch Han A Hoods: Han A Hood Top Entry 2 Pegs M20 Harting Han A 系列 顶入 电源连接器
09200030420
Harting Technology Group
Connector Accessories Hood Gray Heavy Duty Power Connectors HAN 3A PG11 TOP ENTR GREY PLASTIC HAN A HOOD TOP 2 PEGS PG 11 GREY Han top entry plastic hood,PG11 size 3A Hood;Plastic;1Peg;for1LeverLock;35mm;60mm;Han3;Pg11;Gray Enclosure: for Han connectors; Han; size 3A; for cable; for latch Han A Hoods: Han A Hood Top Entry 2 Pegs PG 11 Grey Harting Han A 系列 顶入 电源连接器
19200031750
Harting Technology Group
Connector Accessories 9 POS Cable to Cable Hood Metal Heavy Duty Power Connectors 3A CBL TO CBL M20 METAL 1 LEVER HAN A HOOD COUPLER 1 LEVER M20 M20 metric metal coupling hood,3A Hood,HAN3A,Metal,CableEntryF,M20 Enclosure: for Han connectors; Han; size 3A; for cable; with lock Han A Housings: Han A Hood Coupler 1 Lever M20 Harting Han A 系列 电源连接器
09150006202
Harting Technology Group
Contact SKT Crimp ST Cable Mount Heavy Duty Power Connectors HAN D FEMALE AWG 18 SILVER PLATED CRIMP HAN D F CRIMP CONTACT AG AWG 18 Han-Com(R) crimp socket contact,1sq.mm Connector;FemaleInsert;SilverPlated18AWGCrimpContact;HanDDModular Contact; female; 1mm2; Han D; silver plated; crimped; 10A; 3um Han D Female Contact: Han D F Crimp Contact Ag AWG 18 Harting Han Contacts 系列 母座 压接触点 , 额定电流 10A/ 250 V, 适用于大负荷电源连接器

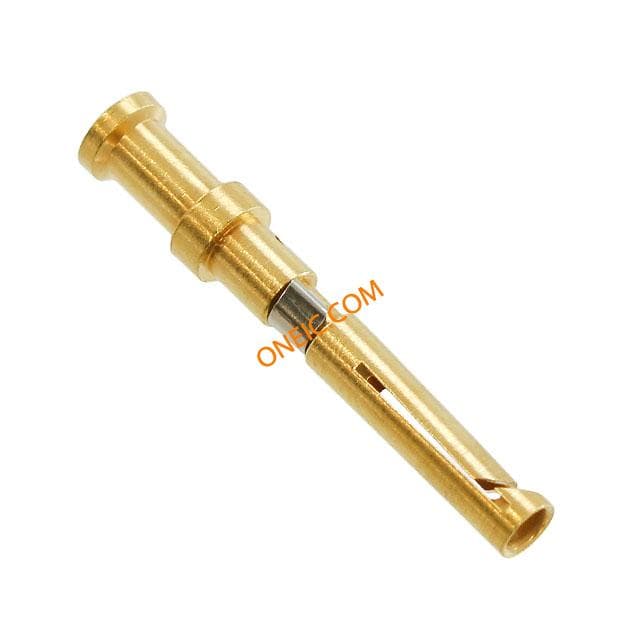

09150006222
Harting Technology Group
Contact SKT Crimp ST Cable Mount Heavy Duty Power Connectors HAN 10A FEMAL AWG 18 GOLD PLATED HAN D F CRIMP CONTACT AU AWG 18 HAND(FemaleCrimpContacts)18Awg Contact; female; 1mm2; Han D; nickel plated, gold plated; crimped Han D Female Contact: Han D F Crimp Contact Au AWG 18

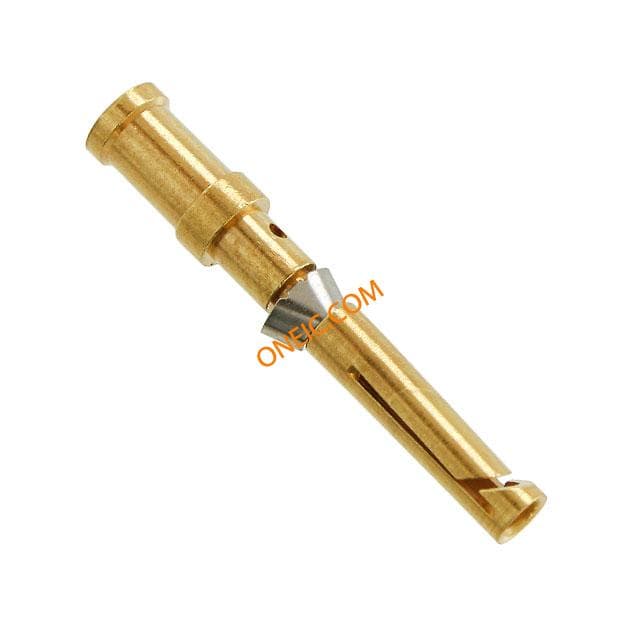

09150006221
