点击放大查看

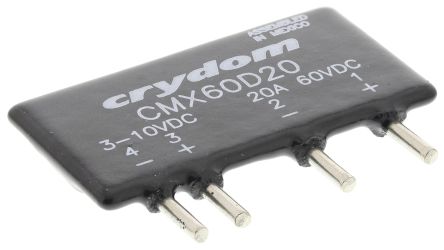

CMX60D20
| 制造商 | |
| 描述 | Solid State Relays - PCB Mount PCB SIP SSR, 60Vdc 20A, 3-10Vdc In Relay SSR 15mA 10V DC-IN 20A 60V DC-OUT 4-Pin SIP RELAY SSR 20A 60VDC DC OUT PCB SSR, 20A, 60VDC SSR, PCB MOUNT, 60VDC, 10VDC, 20A PCBMOUNTDCOUTPUTSSR Solid State Relay Control Voltage: 3-10 VDC Load Current: 20 Amps Load Voltage: 0-60 VDC Output Configuration: 1A SPST-NO Mounting: PC Board Solid state relay single phase 3...10 VDC, CMX60D20, Crydom Crydom 20 A PCB（印刷电路板）安装安装 单刀单掷 固态继电器, MOSFET输出, 直流切换, 60 V 直流 |
| 分类 |
商业参数
| 产品类别 | Solid State Relays - PCB Mount | 标准包装数量 | 20 |
| 工厂包装数量 | 1 | 标准封装名称 | SIP |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85364900 |
| 抗辐射加固 | No | 认证机构 | :CSA, VDE |
电气参数
| 输出端 | MOSFET | 电路 | SPST-NO (1 Form A) |
| 输入类型 | DC | 输出类型 | DC |
| 负载电流 | 20A | 开启时间 | :2ms |
| 开关模式 | :DC Switch | 负载电压 | 0 ~ 60 V |
| 额定电压 | 10 V | 浪涌电流 | :200A |
| 输入阻抗 | :300ohm | 输出电流 | :15mA |
| 关断延迟时间 | :300µs | 供电电压 | 3 VDC to 10 VDC |
| 漏电流 | :100µA | 介电强度 | :2500V |
| 隔离电压 | 2500 V | 最大额定电流 | 20 A |
| 绝缘电阻 | :1000Mohm | 最小输入电压 | 3 ~ 10VDC |
| 输出电压（最大） | 60 V | 电源电压（最大） | :10V |
| 最小供电电压 | 0 VDC to 60 VDC | 关态电流（最大） | 100 |
| 导通电阻（最大） | 3.3 mOhm | 输入偏置电流（最大） | 15 mA |
| 峰值脉冲电流（8/20µs） | 200 | 直流正向电流（If）（最大） | :15mA |
| 平均整流电流 Io | :20A | 额定交流电压（相间） | :60VDC |
机械参数
| 深度 | :7.6mm | 宽度 | :43.1mm |
| 长度 | :25.4mm | 重量 | 0.011 |
| 包装方式 | Bulk | 引脚样式 | Through Hole |
| 安装类型 | Through Hole | 端子类型 | :Through Hole |
| 安装样式 | Through Hole | 引脚数 | :4 |
| 封装形式 | SIP SSR | 冷却的封装 | SIP |
| 总长度 | 43.1 | 包装数量 | SIP |
| 端接样式 | Through Hole | 引线长度 | :7.6mm |
| 位数 | 4 | 外壳尺寸-插件 | 25.4(Max) |
| 典型触点布局 | :SPST-NO | 供应商器件封装 | 4-SIP |
产品信息
| 系列 | CMX | 继电器类型 | Relay |
| 产品子类型 | PCB Mount | 控制/显示类型 | :DC |
| 其他规格 | :0.1V | 印刷电路板数量 | 4 |
环境参数
| 工作温度 | -30C to 80C | ||
