点击放大查看

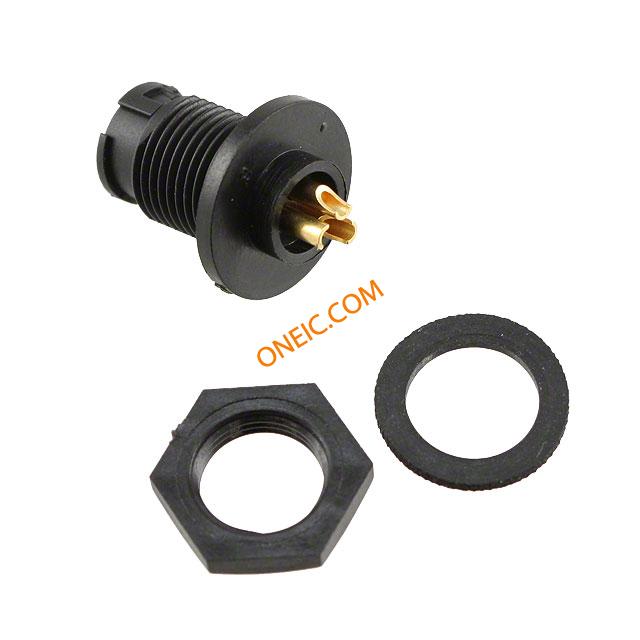

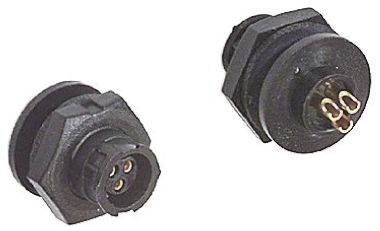

17282-3SG-300

制造商	Switchcraft, Inc.
描述	Standard Circular Connector 3P SOCKET PNL MNT Conn Field Installable SKT 3 POS Solder ST Panel Mount 3 Terminal 1 Port Standard Circular Connectors 3P SOCKET PNL MNT CONN RCPT 3POS PNL MNT SKT CIRCULAR CONNECTOR RECEPTACLE, 3POS PANEL CircularConnectors;20;SolderCup;3;Socket;GoldoverNickel;600V Switchcraft MICRO-CON-X 系列 3路面板安装直向连接器插座 , 母触点, 嵌入式接合
分类	连接器解决方案圆形连接器标准圆形连接器

对参数有疑问？问 AI 助手

商业参数

交货时间	44 Days	商标名	Micro-Con-X
子类别	Connector Circular	产品类别	Standard Circular Connector
标准包装数量	25	工厂包装数量	25

合规参数

RoHS	Lead free / RoHS Compliant	欧盟RoHS	Compliant
海关税号	85369010

电气参数

额定电压

600V

最大额定电流

7.5A

机械参数

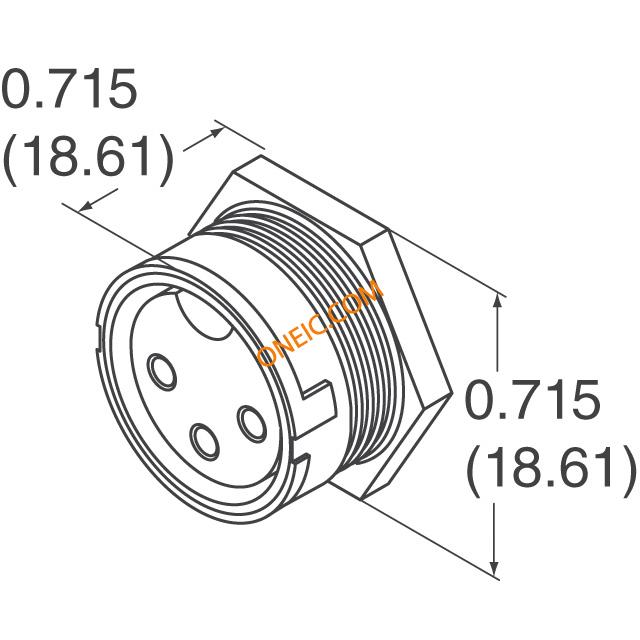

深度	15.9	高度	18.2
重量	0.005	直径	18.2
包装方式	Bulk	出线方向	No
方向	Keyed	外壳样式	Receptacle
端接方式	Solder	触头类型	3Signal
安装类型	Panel Mount	外壳镀层	Gold over Nickel
连接器类型	Receptacle, Female Sockets	接触镀层	Gold Over Nickel
紧固类型	Bayonet Lock	插入角度	:-
本体材料	:Nylon (Polyamide)	触头材料	Brass
端接样式	Solder Cup	第一触头极性	SKT
触点数	3	位数	3
外壳材料及表面处理	Thermoplastic	第一连接器安装类型	:Panel

产品信息

类型	Field Installable	连接器性别	:Receptacle
系列	Micro-Con-X	产品子类型	Connectors

环境参数

防护等级

Weathertight

工作温度

-40°C ~ 75°C

文档与媒体

PDF 文档

conxall_catalog.pdf

PDF 文档

Maxi(Mini)-Con-X Drawing

PDF 文档

Cable Assemblies/Connector Catalog

PDF 文档

conxall_catalog.pdf
