SRP7030-1R0FM
| 制造商 | |
| 描述 | Fixed Inductors 1uH 11amp 7Mohms Inductor Power Shielded Wirewound 1uH 20% 100KHz Iron 11A 7mOhm DCR T/R INDUCTOR POWER 1.0UH SHIELD SMD Power Inductor SMD 1uH 11A Inductor;Power;Shielded;Wirewound;1uH;20%;11A |
| 分类 |
商业参数
| 产品 | Shielded Power Inductors | 其他名称 | SRP7030-1R0FMCT |
| 产品类别 | Fixed Inductors | 标准包装数量 | 1,000 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | 军用标准 | Not Required |
| 保护特性 | Shielded | ||
电气参数
| 阻抗 | Not Required ohm | 容差 | 20% |
| 电感量 | 1u | 测试频率 | 100kHz |
| 直流电阻（DCR） | 7 mOhm Max | 最大额定电流 | 11A |
| 串联饱和电流 | 13A | 直流正向电流（If）（最大） | 11000 mA |
| 初始电阻（最小） | 7mΩ | ||
机械参数
| 深度 | 6.5mm | 宽度 | 6.5 mm |
| 高度 | 2.7mm | 长度 | 7.6mm |
| 直径 | Not Required mm | 包装方式 | Tape and Reel |
| 屏蔽 | Shielded | 屏蔽类型 | Yes |
| 磁芯材料 | Iron | 安装类型 | Surface Mount |
| 封装形式 | Non Standard | 磁芯材质 | Iron |
| 总长度 | 7.6 mm | 尺寸/外形 | 0.299" L x 0.256" W (7.60mm x 6.50mm) |
| 端接样式 | SMD/SMT | 安装高度（最大） | 0.118" (3.00mm) |
产品信息
| 类型 | Power | 技术 | Wirewound |
| 失效率 | Not Required | ||
环境参数
| 工作温度 | -55°C ~ 125°C | ||
文档与媒体
相关型号
IHLP2525CZER1R0M01
vishay / dale
Ind High Current Shielded 1uH 20% 100KHz 11A 2525 T/R Inductor High Current Shielded Wirewound 1uH 20% 100KHz 11A 10mOhm DCR 2525 T/R INDUCTOR POWER 1.0UH 11A SMD Inductor IHLP SMD 2525 1.0uH Fixed Inductors 1uH 20% INDUCTOR, SMD, 1UH INDUCTOR, SHIELDED, 1UH, 22A, SMD, FULL REEL Inductor;HighCurrent;Ind1uH;Tol20%;Cur11A;SMT;Case2525;DCR9Ohms Vishay IHLP2525CZ-01 系列 屏蔽 金属复合材料芯材 绕线贴片电感器, 1 μH ±20%, 11A Idc IHLP2525CZ 1,0uH 22A 20%

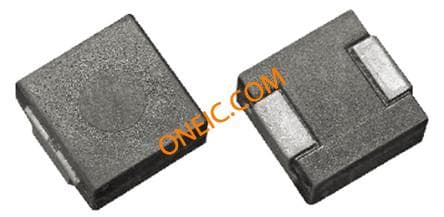

IHLM2525CZERR68M01
vishay / dale
Ind High Current Shielded Wirewound 680nH 20% 100KHz 15.5A 2525 T/R Inductor High Current Shielded Wirewound 680nH 20% 100KHz 15.5A 5.5mOhm DCR 2525 T/R INDUCTOR POWER 0.68UH 15.5A SMD Inductor IHLM SMD 2525 0.68uH INDUCTOR, SHIELDED, 680NH, 25A, SMD Vishay IHLM2525CZ-01 系列 屏蔽 金属复合材料芯材 绕线贴片电感器, 680 nH ±20%, 15.5A Idc
MHBEAD-LAB1
Bourns
EMI Kits MAGNETICS CHIP BEAD KIT MAGNETICS CHIP BEAD KIT KIT FERR CHIP BEAD MH SERIES FERRITE KIT

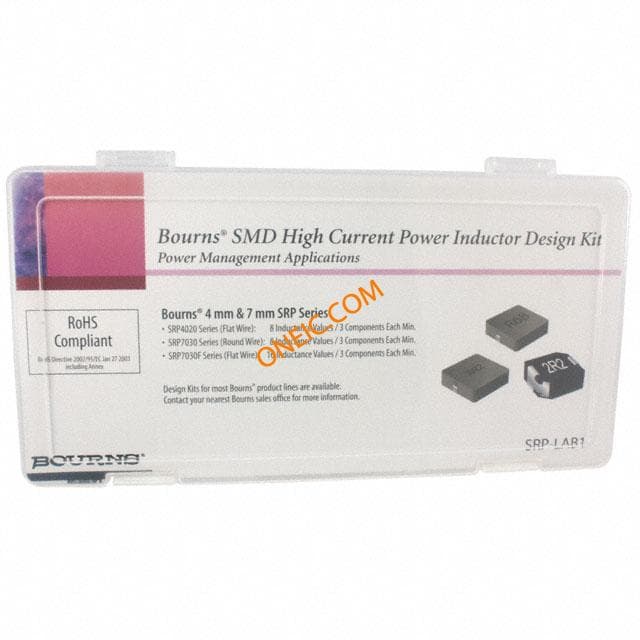

SRP-LAB1
