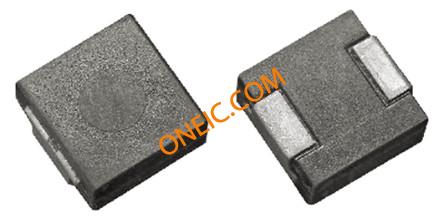

IHLM2525CZERR68M01
| 制造商 | |
| 描述 | Ind High Current Shielded Wirewound 680nH 20% 100KHz 15.5A 2525 T/R Inductor High Current Shielded Wirewound 680nH 20% 100KHz 15.5A 5.5mOhm DCR 2525 T/R INDUCTOR POWER 0.68UH 15.5A SMD Inductor IHLM SMD 2525 0.68uH INDUCTOR, SHIELDED, 680NH, 25A, SMD Vishay IHLM2525CZ-01 系列 屏蔽 金属复合材料芯材 绕线贴片电感器, 680 nH ±20%, 15.5A Idc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 2000 | 单位包装 | 2000 |
| 标准包装数量 | Tape & Reel | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85045020 | 保护特性 | Shielded |
电气参数
| 核心类型 | :Shielded | 容差 | 20 % |
| 电感量 | 680 nH | 量程（°/s） | :VISHAY - IHLM-2525CZ-01 Series |
| 测试频率 | 100kHz | 电感量范围 | :± 20% |
| 直流电阻（DCR） | 5.5 mOhm Max | 最大额定电流 | 15.5(Typ) A |
| 直流电阻（DCR）（最大） | :5500µohm | 自谐振频率 | 5MHz |
| 串联饱和电流 | 25A | 初始电阻（最小） | 5.5 mOhm |
| 通态电流（It (RMS)）（最大） | :15.5A | ||
机械参数
| 深度 | 6.72 mm | 高度 | 3 mm |
| 长度 | 6.86mm | 重量 | 0.00068 |
| 包装方式 | Tape and Reel | 屏蔽 | Shielded |
| 屏蔽类型 | Yes | 安装类型 | Surface Mount |
| 引脚数 | :2 | 封装形式 | 2525 |
| 总长度 | 7.24 | 尺寸/外形 | 0.270" L x 0.255" W (6.86mm x 6.47mm) |
| 磁铁材料 | Yes | 安装高度（最大） | 0.118" (3.00mm) |
产品信息
| 类型 | High Current | 技术 | Wirewound |
环境参数
| 工作温度 | -55°C ~ 125°C | ||
