点击放大查看

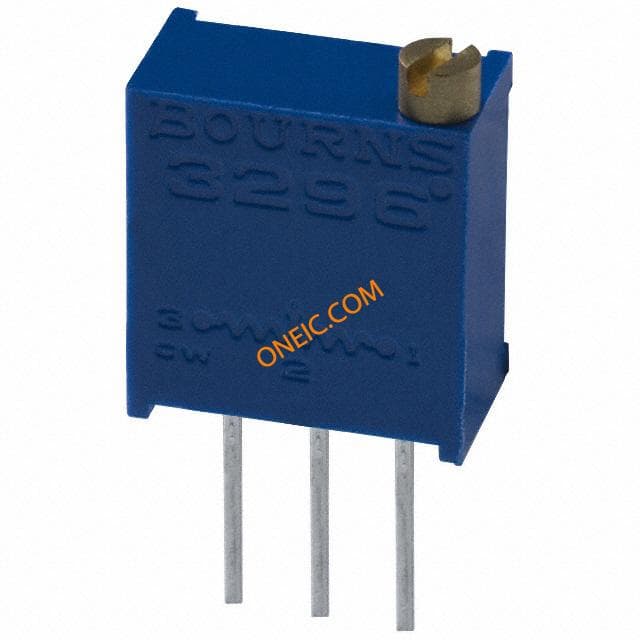

3296W-1-203LF

制造商	Bourns, Inc.
描述	Res Cermet Trimmer 20K Ohm 10% 1/2W 25(Elec)Turn 2.19mm (9.53 X 4.83 X 11.55mm) Pin Thru-Hole Tube Res Cermet Trimmer 20K Ohm 10% 0.5W(1/2W) 25(Elec)Turn 2.19mm (9.53 X 4.83 X 11.55mm) Pin Thru-Hole Tube TRIMMER 20K OHM 0.5W PC PIN 3296W top adj cermet trimmer,20K 10mm Trimmer Resistors - Through Hole 3/8 20Kohms Sealed Vertical Adjust TRIMMER, 20K, 25 TURN, T HOLE Trimmer;Cermet;Rest20Kilohms;PCB;25Turns;Pwr-Rtg0.5W Potentiometer: mounting; multiturn; 20kΩ; 500mW; THT; ±10%; linear Trimmer Cermet 20 kOhm linear 500 mW, 3296W-1-203LF, Bourns Bourns 3296W 系列 25 转通孔微调电阻器, 带针接端, 20kΩ ±10%, 1/2W, ±100ppm/°C
分类	电阻器与电位器微调电位器插件微调电位器

对参数有疑问？问 AI 助手

商业参数

产品	Trimmers	产品类别	Trimmer Resistors - Through Hole
标准包装数量	Bulk	工厂包装数量	50

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85334010
抗辐射加固	No	军用标准	Not Required

电气参数

容差	10 %	电阻	20 KOhm
分辨率	Infinite	元件类型	Cermet
功率（瓦）	0.5W, 1/2W	额定功率	1/2 W
额定电压	:300V	额定电压值	300V
电阻值（欧姆）	20k	接触电阻	:1%
介电强度	900VAC	电阻公差	20kΩ
绝缘电阻	1000Megohms	直流电阻（DCR）（最大）	:20kohm

机械参数

深度	4.83mm	锥度	Linear
高度	11.55mm	长度	9.53mm
扭矩	3Oz./in.	重量	0.00086
直径	Not Required mm	包装方式	Tube
本体尺寸	10 x 9.5 x 4.8mm	端接方式	SolderablePins
引脚直径	:0.5mm	安装类型	Through Hole
安装样式	Through Hole	轴直径	2.19 mm
总长度	9.53 mm	刀片材料	Cermet
包装数量	50	尺寸/外形	Square - 0.375" L x 0.190" W x 0.395" H (9.53mm x 4.83mm x 10.03mm)
连接器间距	2.54mm	端接样式	Pin
导体材料	cermet	电阻材料	Cermet

产品信息

SPG	50	类型	Trimmer
系列	3296W	已删除	Compliant
技术	Cermet	失效率	Not Required
产品子类型	Multi-Turn	调节方式	Top Adjustment
特性	linear	圈数	25(Elec) Turns
单元数量	1	类型属性	3/8"

环境参数

开关次数	200Cycles	工作温度	-55 to 125 °C
温度系数	±100ppm/°C	结工作温度	+150°C

文档与媒体

PDF 文档

PDF 文档

PDF 文档

PDF 文档

相关型号

3296W-1-203LF

bourns

Res Cermet Trimmer 20K Ohm 10% 1/2W 25(Elec)Turn 2.19mm (9.53 X 4.83 X 11.55mm) Pin Thru-Hole Tube Res Cermet Trimmer 20K Ohm 10% 0.5W(1/2W) 25(Elec)Turn 2.19mm (9.53 X 4.83 X 11.55mm) Pin Thru-Hole Tube TRIMMER 20K OHM 0.5W PC PIN 3296W top adj cermet trimmer,20K 10mm Trimmer Resistors - Through Hole 3/8 20Kohms Sealed Vertical Adjust TRIMMER, 20K, 25 TURN, T HOLE Trimmer;Cermet;Rest20Kilohms;PCB;25Turns;Pwr-Rtg0.5W Potentiometer: mounting; multiturn; 20kΩ; 500mW; THT; ±10%; linear Trimmer Cermet 20 kOhm linear 500 mW, 3296W-1-203LF, Bourns Bourns 3296W 系列 25 转通孔微调电阻器, 带针接端, 20kΩ ±10%, 1/2W, ±100ppm/°C

¥6.9840

详情

H-91

bourns

ADJUSTMENT TOOL FOR TRIMPOT Adjustment Tools For Use On Most Trimmer Shafts/Rotors TUNING TOOL FLAT 5" Trimmer, pot. - adjustment tool H-91 Potentiometer Tools & Hardware TRIMMER ADJUST TOOL Pocket Clip TrimmerTool,Adjustment;Tweeker;BldThk0.018in;BldW0.09in Tool: for potentiometers adjustment; Application:3214,3224 Adjusting tool, H-91, Bourns Bourns 微调电阻器

¥6.7680

详情

H-90

bourns

ADJUSTMENT TOOL FOR TRIMPOT Adjustment Tools For Use On Most Trimmer Shafts/Rotors TUNING TOOL FLAT 5" Trimmer, pot. - adjustment tool H-90 Potentiometer Tools & Hardware ADJUST. TOOL ADJUSTMENT TOOLS TRIMMING TOOL TrimmerTool,Adjustment;Tweeker;BldThk0.016in;BldW0.08in;L5in Tool: for potentiometers adjustment; Application:3319P-1 Adjusting tool, H-90, Bourns 微调面板安装适配器 127mm

¥6.7680

详情

ACCTRITOB308-T000

Vishay / Spectrol

手工具 TRIMMER ADJUSTMENT TOOL Trimmer Ajustment Tool Designed To Adjust Trimmers Of All Sizes TUNING TOOL FLAT NYLON 5" TRIMMING TOOL, POTENTIOMETER TRIMMER ADJUSTMENT TOOL Adjustment screwdriver, ACCTRITOB308-T000, Vishay

¥9.0600

详情

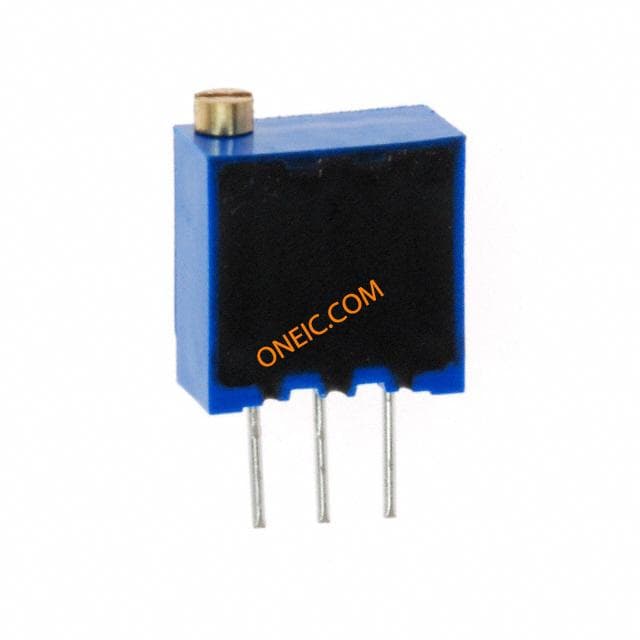

T93YA203KT20
