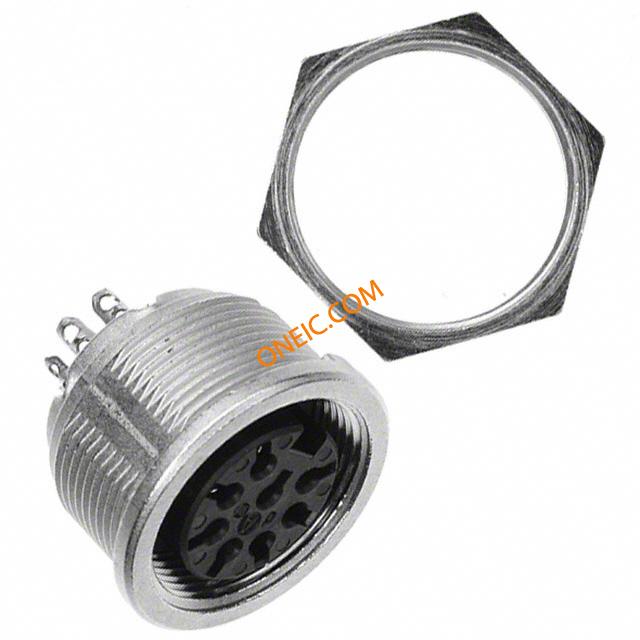

点击放大查看

T 3507 009

制造商	Amphenol Corporation
描述	Conn Circular F 8 POS Solder ST Panel Mount 8 Terminal 1 Port CONN FMALE RCPT 8PS FRONT PNL MT Circular DIN Connectors 8 Pin female; Front Pnl Mnt CIRCULAR CONNECTOR RECEPTACLE 8POS PANEL connector, circular din, female panel recept, front mt, 8din silver-pltd solder cont
分类	连接器解决方案圆形连接器标准圆形连接器

对参数有疑问？问 AI 助手

商业参数

零件号别名	009 3507 T U	产品类别	Circular DIN Connectors
标准包装数量	Boxed	工厂包装数量	50

合规参数

RoHS	Lead free / RoHS Compliant	欧盟RoHS	Compliant
海关税号	85369010	认证机构标志	UL Recognized/IEC
材料阻燃等级	UL94-V0

电气参数

额定电压	100V	供电电压	DIN
最大额定电流	5A

机械参数

重量	0.009	直径	20
包装方式	Bulk	出线方向	Yes
导线线规	20-26	方向	Keyed
端接方式	Solder	触头类型	8Signal
安装类型	Panel Mount	外壳镀层	Nickel
行程角度	Straight	连接器类型	Receptacle, Female Sockets
接触镀层	Silver	紧固类型	Threaded
外壳涂层	Nickel	封装形式	Metal
连接器用途	Threaded	插入角度	:-
本体材料	:-	壳体材料	Die Cast
总长度	17.5	主要材料	DIN
端接样式	Solder	第一触头极性	F
触点数	8	介电材料	Thermoplastic
位数	8	外壳尺寸-插件	DIN (270 Degree)
外壳材料及表面处理	Die Cast, Nickel Plated	第一连接器安装类型	:Panel

产品信息

类型	Circular	连接器性别	RCP
系列	:C 091 A	产品特性	Shielded
制造商全称	C091-A Series	产品子类型	Connectors
射频系列/标准	C091A

环境参数

密封等级	IP 40	防护等级	IP40
工作温度	-40°C ~ 100°C

文档与媒体

PDF 文档

C091A,B Series Design 19/Jan/2009

PDF 文档

40_c091_abd_e.pdf

PDF 文档

C091 A,B,D Series Catalog

PDF 文档

40_c091_abd_e-75918.pdf
