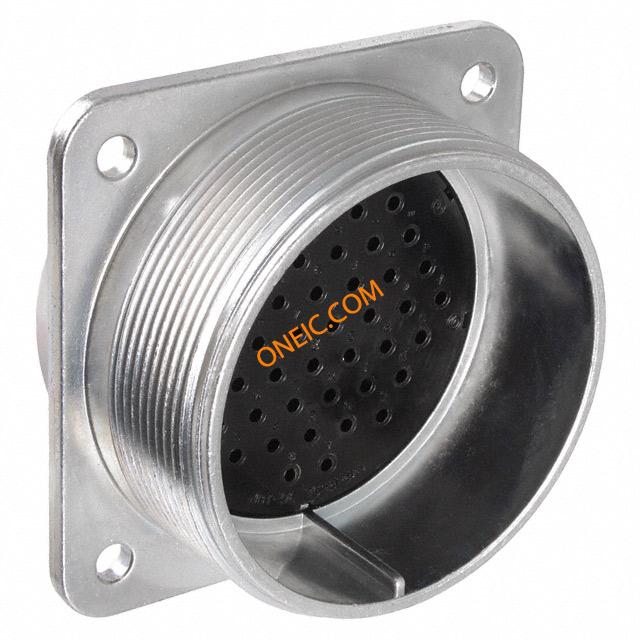

97-4102A-36-10P

制造商	Amphenol Corporation
描述	Conn MIL-C-5015 Circular PIN 48 POS Crimp ST Box Mount 48 Terminal 1 Port Circular MIL Spec Connector 48P Sz 36 Pin Crimp Box Mount Receptacle MIL-DTL-5015 (MS3100-MS3108) Circular Connectors CONN HSG RCPT 48POS PNL MNT PIN connector;metal circ;box recept;size 36;for 48#16 crimp pin contact;clear finish connector, metal circ, box recept, size 36, for 48#16 crimp pin contact, clear finish
分类	连接器解决方案圆形连接器工业圆形连接器（扩展）

对参数有疑问？问 AI 助手

商业参数

其他名称	974102A3610P	零件号别名	U10-824056-10P
标准包装数量	Bulk

合规参数

RoHS	No	MIL类型	MIL-DTL-5015
认证机构标志	UL/CSA	材料阻燃等级	UL94-V0

电气参数

额定电压

500/700 VAC/VDC

最大额定电流

13 A

机械参数

包装方式	Bulk	出线方向	Solid
外壳尺寸	36	导线线规	16
方向	N (Normal)	外壳样式	Box Mount
端接方式	Crimp	触点尺寸	16
触头类型	pin contacts	安装类型	Box Mount
外壳镀层	Olive Drab Chromate over Cadmium	行程角度	Straight
连接器类型	Amphenol 97 Series - Standard Cylindrical Connector - crimp type	接触镀层	Silver
紧固类型	Threaded	外壳涂层	Clear Cadmium
安装样式	Panel	封装形式	Metal
外壳材料（壳体）	Aluminum Alloy	连接器用途	Threaded
插入角度	36-10	触头材料	Copper Alloy
壳体材料	Aluminum Alloy	主要材料	5015 Commercial
端接样式	Crimp	第一触头极性	Pin (Male)
配接方向	Threaded	触点数	48
位数	48	外壳尺寸-插件	36-10
安装孔直径	0.173 "	外壳材料及表面处理	Aluminum, Olive Drab Cadmium Plated
典型触点布局	48#16

产品信息

备注	Contacts Not Provided	类型	MIL-C-5015 Circular
类别	A	连接器性别	RCP
系列	97	产品特性	Rear Release
制造商全称	97 Series	产品子类型	Receptacles
应用细节	Commercial

文档与媒体

PDF 文档

97-4102A_ht.pdf
