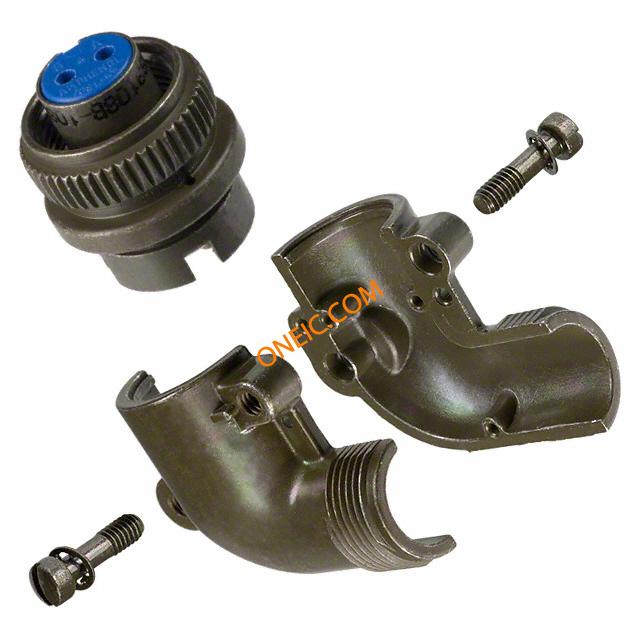

97-3108B-10SL-4S
| 制造商 | Amphenol Corporation |
| 描述 | Conn MIL-C-5015 Circular SKT 2 POS Solder RA Cable Mount 2 Terminal 1 Port CONN PLUG RT ANG 2POS W/SOCKETS connector;metal circ;rt angle plug;split bkshl;size 10sl;2#16 solder socket;oliv Circular MIL Spec Connector 2P Size 10SL Solder R/A Socket Plug CIRCULAR, PLUG, R/A, 10SL-4, CABLE connector, metal circ, rt angle plug, split bkshl, size 10sl, 2#16 solder socket, oliv Amphenol 2路 连接器 插头 , 外壳尺寸10SL |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 10-820162-04S | 产品类别 | Circular MIL Spec Connector |
| 标准包装数量 | Bulk | ||
合规参数
| RoHS | Contains lead / RoHS non-compliant | 欧盟RoHS | Not Compliant |
| MIL类型 | MIL-DTL-5015 | 海关税号 | 85369010 |
| 认证机构标志 | UL/CSA | ||
电气参数
| 额定电压 | 500VAC, 700VDC | 最大额定电流 | 13A |
机械参数
| 深度 | 22.23 | 高度 | 25.4 |
| 重量 | 0.027 | 包装方式 | Bulk |
| 出线方向 | No | 外壳尺寸 | 10 |
| 导线线规 | 16-22 | 方向 | N (Normal) |
| 外壳样式 | In-Line | 端接方式 | Solder |
| 触头类型 | 2Signal | 安装类型 | Cable Mount |
| 外壳镀层 | Cadmium | 行程角度 | Right |
| 连接器类型 | Plug, Female Sockets | 接触镀层 | Silver |
| 紧固类型 | Threaded | 外壳涂层 | Olive Drab Cadmium |
| 安装样式 | Free Hanging | 封装形式 | Metal |
| 外壳材料（壳体） | Aluminum Alloy | 连接器用途 | Threaded |
| 插入角度 | 10SL-4 | 本体材料 | :Aluminium |
| 触头材料 | :- | 壳体材料 | Aluminum Alloy |
| 总长度 | 46.03 | 主要材料 | 5015 Commercial |
| 端接样式 | Solder | 第一触头极性 | SKT |
| 触点数 | 2 | 接触件端接 | :Solder |
| 介电材料 | Diallyl-Phthalate | 位数 | 2 |
| 外壳尺寸-插件 | 10SL-4 | 外壳材料及表面处理 | Aluminum, Olive Drab Cadmium Plated |
| 典型触点布局 | 2#16 | 第一连接器安装类型 | :Cable |
| 外壳尺寸-插入件（转换至） | 10SL-4 | ||
产品信息
| 类型 | MIL-C-5015 Circular | 类别 | B |
| 连接器性别 | PL | 系列 | 97 |
| 制造商全称 | 97 Series | 产品子类型 | Plugs |
| 应用细节 | Commercial | ||
环境参数
| 工作温度 | -55°C ~ 125°C | ||
文档与媒体
PDF 文档
PDF 文档
相关型号

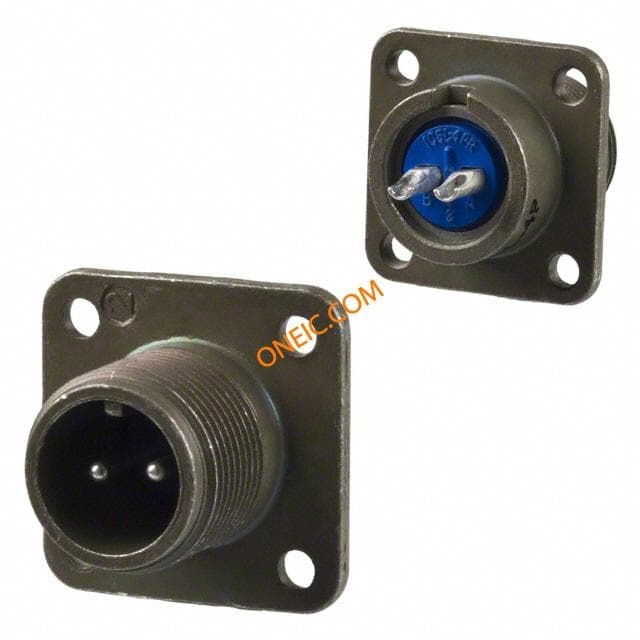

97-3102A-10SL-4P
