点击放大查看

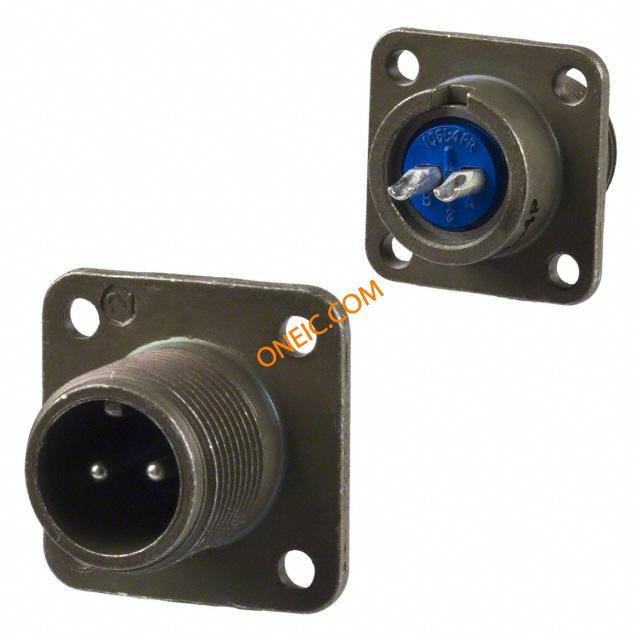

97-3102A-10SL-4P
| 制造商 | Amphenol Corporation |
| 描述 | Conn MIL-C-5015 Circular PIN 2 POS Solder ST Box Mount 2 Terminal 1 Port CONN RECEPT BOX MNT 2POS W/PINS connector;metal circ;box recept;no bkshl;size 10sl;2#16 solder pin cont;olive Circular MIL Spec Connector 2P Sz 10SL Box Mount Pin Recept Solder CIRCULAR CONNECTOR RECPT, SIZE 10SL, 2POS, BOX connector, metal circ, box recept, no bkshl, size 10sl, 2#16 solder pin cont, olive |
| 分类 |
商业参数
| 产品类别 | Circular MIL Spec Connector | 标准包装数量 | Bulk |
合规参数
| RoHS | Contains lead / RoHS non-compliant | 欧盟RoHS | Not Compliant |
| MIL类型 | MIL-DTL-5015 | 海关税号 | 85366910 |
| 抗辐射加固 | No | 认证机构标志 | UL/CSA |
电气参数
| 额定电压 | 500VAC, 700VDC | 最大额定电流 | 13A |
机械参数
| 深度 | 25.4 mm | 高度 | 25.4 mm |
| 重量 | 0.009 | 包装方式 | Bulk |
| 出线方向 | No | 外壳尺寸 | 10 |
| 导线线规 | 16-22 | 方向 | N (Normal) |
| 外壳样式 | Box Mount | 端接方式 | Solder |
| 触点形式 | 2Signal | 触头类型 | 2Signal |
| 安装类型 | Box Mount | 外壳镀层 | Cadmium |
| 行程角度 | Straight | 连接器类型 | Receptacle, Male Pins |
| 接触镀层 | Silver | 紧固类型 | Threaded |
| 外壳涂层 | Olive Drab Cadmium | 安装样式 | Panel |
| 封装形式 | Metal | 外壳材料（壳体） | Aluminum Alloy |
| 连接器用途 | Threaded | 插入角度 | 10SL-4 |
| 本体材料 | :Aluminium Alloy | 壳体材料 | Aluminum Alloy |
| 总长度 | 24.21 mm | 主要材料 | 5015 Commercial |
| 端接样式 | Solder | 第一触头极性 | PIN |
| 触点数 | 2 | 介电材料 | Diallyl-Phthalate |
| 位数 | 2 | 外壳尺寸-插件 | 10SL-4 |
| 安装孔直径 | 0.12 " | 外壳材料及表面处理 | Aluminum, Olive Drab Cadmium Plated |
| 典型触点布局 | 2#16 | 第一连接器安装类型 | :Box |
| 外壳尺寸-插入件（转换至） | 10SL-4 | ||
产品信息
| 类型 | MIL-C-5015 Circular | 类别 | A |
| 连接器性别 | RCP | 系列 | 97 |
| 制造商全称 | 97 Series | 产品子类型 | Receptacles |
| 射频系列/标准 | 97 | 应用细节 | Commercial |
环境参数
| 工作温度 | -55°C ~ 125°C | ||
