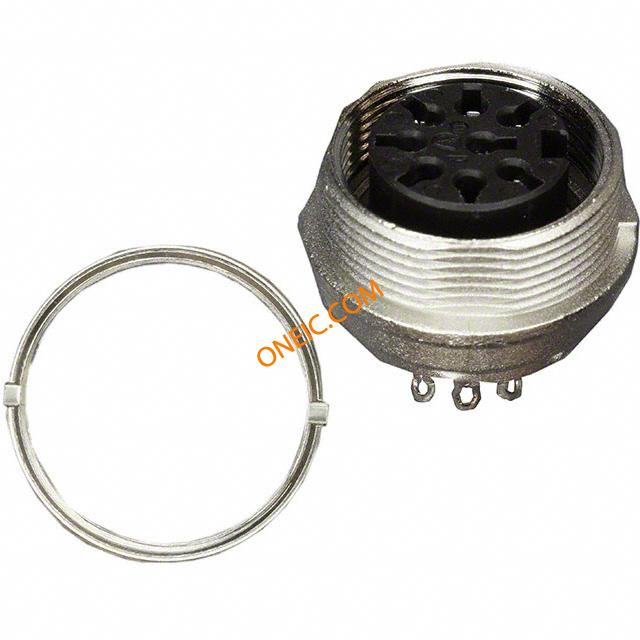

T 3507 100

制造商	Amphenol Corporation
描述	Circular DIN Connectors 8P RECEPT PANEL MNT CONN FMALE RCPT 8POS REAR PNL MT SOCKET, REAR PANEL MNT, C091A, 8WAY CONNECTOR, CIRCULAR, RCPT, 8POS, PANEL connector, circular din, female panel recept, rear mt, 8din silver-pltd solder cont
分类	连接器解决方案圆形连接器军用圆形连接器

对参数有疑问？问 AI 助手

商业参数

零件号别名	100 3507 T U	产品类别	Circular DIN Connectors
标准包装数量	50	工厂包装数量	50

合规参数

RoHS	RoHS Compliant	SVHC	:No SVHC (16-Dec-2013)
海关税号	85366990	认证机构标志	UL Recognized/IEC
材料阻燃等级	UL94-V0

电气参数

额定电压	100V	供电电压	DIN
最大额定电流	5A

机械参数

重量	0.015	包装方式	Bulk
出线方向	Internal	导线线规	20-26
方向	Keyed	端接方式	Solder Cup
触头类型	Socket	安装类型	Panel Mount
外壳镀层	Nickel	行程角度	Straight
连接器类型	Receptacle, Female Sockets	接触镀层	Silver
紧固类型	Threaded	外壳涂层	Nickel
封装形式	Metal	连接器用途	Threaded
插入角度	:-	本体材料	:-
触头材料	:-	壳体材料	Die Cast
主要材料	DIN	端接样式	Solder
第一触头极性	Socket (Female)	触点数	8
接触件端接	:Solder	介电材料	Thermoplastic
位数	8	外壳尺寸-插件	DIN (270 Degree)
外壳材料及表面处理	Die Cast, Nickel Plated	第一连接器安装类型	:Panel

产品信息

类型	Panel Socket	连接器性别	:Receptacle
系列	:C091A	产品特性	Shielded
制造商全称	C091-A Series	产品子类型	Connectors
射频系列/标准	C091A

环境参数

密封等级	IP 40	防护等级	IP40
工作温度	-40°C ~ 100°C

文档与媒体

PDF 文档

C091A,B Series Design 19/Jan/2009

PDF 文档

C091 A,B,D Series Catalog

PDF 文档

972087.pdf

PDF 文档

40_c091_abd_e.pdf

PDF 文档

40_c091_abd_e-75918.pdf
