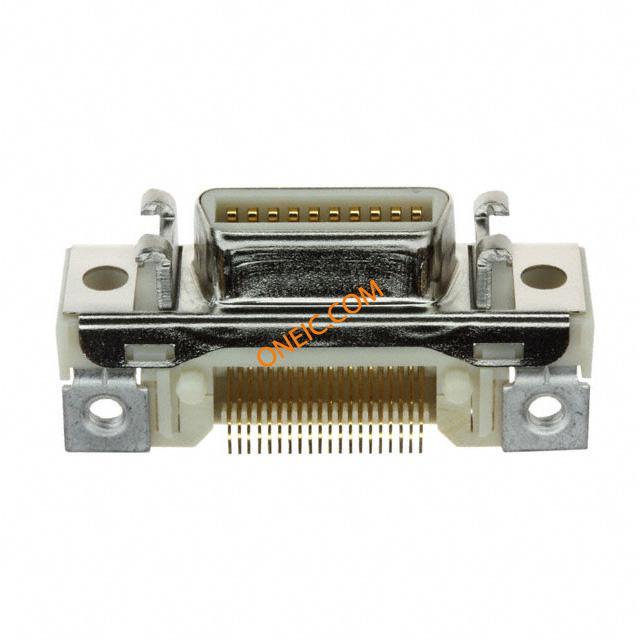

点击放大查看

10220-1210PE

制造商	3M Company
描述	D-Sub Micro-D Connectors 20P R/A SHLD RECEPT SURFACE MOUNT Boardmount Receptacle, Surface Mount, Right Angle, Shielded CONN MDR RECEPT 20POS R/A SMD RECEPTACLE, MDR, SMT, 20WAY RECEPTACLE,SHIELDED,SURFACEMOUNT,RIGHTANGLE,20CONTACTS Connector: MDR; socket; female; horizontal; shielded; PIN:20; 1A MDR socket 20P, 10220-1210PE, 3M
分类	连接器解决方案D-Sub连接器

对参数有疑问？问 AI 助手

商业参数

零件号别名	54745226198 JE150317798	产品类别	D-Sub Micro-D Connectors
标准包装数量	100	工厂包装数量	100

合规参数

RoHS	RoHS Compliant	标准	UL94V-0
海关税号	85369010	认证机构	cUL,UL
材料阻燃等级	:UL94V-0

电气参数

测试电压	500V	极数	:20
击穿电压	:500V	最大额定电流	1 A
绝缘电阻	:500Mohm	触点额定电流	1A
连接器类型 - 电压输入	shielded

机械参数

间距	:1.27mm	重量	0.006
材料（通用）	:Steel	包装方式	Bulk
方向	horizontal	端接方式	Solder
柱间距	1.27mm	基体材料	polyester
安装类型	Right	行程角度	RightAngle
连接器类型	Receptacle	接触镀层	Tin Lead
法兰特征	Insert, Threaded (M2.5); Latchblocks	安装样式	SMD/SMT
排数	2	连接器样式	Outer Shroud Contacts
锁定特性	lock	触头材料	Copper Alloy
包装数量	100	主要材料	Mini-D-Ribbon
连接器 - 电缆	socket	端接样式	Solder
连接器颜色	:Beige	触点数	20
接触件端接	:Surface Mount Right Angle	位数	20
接触镀层厚度	20µin (0.51µm)	触点材料 - 镀层	nickel plated, gold plated
第一连接器安装类型	:PCB

产品信息

SPG	100	类型	PCBSocket
连接器性别	:Receptacle	产品特性	Board Lock, Shielded
制造商全称	102	单元数量	100

环境参数

工作温度

:105°C

文档与媒体

PDF 文档

316618.pdf

在线文档

mediawebserver?mwsId=66666UuZjcFSLXTt4Xfy4x46EVuQEcuZgVs6EVs6E666666--
