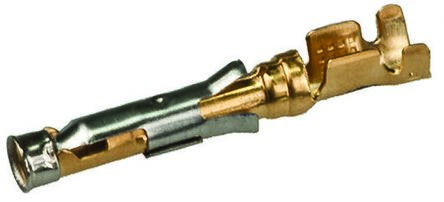

图片仅供参考,产品以实物为准
| 规格书 |
 66109 SOCKET ASSEMBLY, LOOSE PIECE, TYPE III+ 3D PDF Signal Contacts AMP Circular Connectors for Commercial Signal & Power Applications M_SERIES_PIN_AND_SOCKET_CONNECTORS Type III+ (Size 16) Contacts Selection of Multimate Pin and Socket Contacts Selection of Multimate Pin and Socket Contacts |
| 文档 |
66109-4 Statement of Compliance RoHS 2 Statement 66109-4.pdf |
| Rohs | Lead free / RoHS Compliant |
| RoHS信息 | 66109-4 Statement of Compliance |
| 三维模型 | 66109-4.pdf |
| 标准包装 | 1,000 |
| 型 | Stamped |
| 引脚或插口 | Socket |
| 接触终止 | Crimp |
| 线规 | 24-26 AWG |
| 材料 | Brass |
| 电镀 | Gold |
| Plating - 厚度 | 30µin (0.76µm) |
| 包装材料 | Bulk |
| 连接器类型 | Connector Power |
| 触点类型 | Power |
| 触点材料 | Brass |
| 触点电镀 | Gold Over Nickel |
| 性别 | SKT |
| 端接方式 | Crimp |
| 标准包装 | Bulk |
| 电镀 | Gold |
| 线规 | 24-26 AWG |
| 材质 | Brass |
| 封装 | Bulk |
| 电镀 - 厚度 | 30µin (0.76µm) |
| 针脚或插座 | Socket |
| 类型 | Stamped |
| 接触端子 | Crimp |
| RoHS指令 | Lead free / RoHS Compliant |
| 工厂包装数量 | 1000 |
| 产品种类 | Standard Circular Contacts |
| 额定电流 | 13 A |
| 系列 | Multimate Type III |
| 联系人性别 | Socket (Female) |
| 商品名 | Multimate |
| RoHS | RoHS Compliant |
| Brand/Series | AMP |
| ConnectorType | Socket |
| ContactMatingAreaPlating | Gold(30)overNickel(30) |
| ContactSize | 16 |
| ContactType | Signal |
| Current,Test | 13A |
| Diameter,Insulation | 0.035to0.055in. |
| Diameter,Pin | 0.062in. |
| ForUseWith | GSeriesConnectors,MSeriesConnectorsandCPCConnectors |
| 等级 | Commercial |
| Material,Contact | Brass |
| Material,Spring | StainlessSteel |
| 标准 | RoHSCompliant |
| 端子 | Crimp |
| WireRange | 26to24AWG |
| WireType | Discrete |
| 镀层 | Gold |
| 镀层 - 厚度 | 30µin (0.76µm) |
| 引脚或插座 | Socket |
| 材料 | Brass |
| 触头端接 | Crimp |
| 类型 | Stamped |
| 线规 | 24-26 AWG |
| 连接器类型 | 母座 |
| 系列 | Type III |
| 安装类型 | 电缆安装 |
| 触点尺寸 | 16 |
| 触点材料 | 黄铜 |
| 端接方法 | 压接 |
| 使用于 | CPC 连接器、G 系列连接器、M 系列连接器 |
| 额定电流 | 13A |
| 线规格 | 26 → 24 AWG |
| 触点电镀 | 金镀镍 |
| 长度 | 13.46mm |
| 适用于 | CPC 连接器, G 系列连接器, M 系列连接器 |
| Circuit Application | Signal |
| 端子类型 | 插座 |
| 线缆尺寸 (AWG) | 26 – 24 |
| 封装方法 | 纸箱, 零散零件 |
| 端子基材 | 黄铜 |
| UL 防火等级 | UL 94V-0 |
| 工作电压 (VAC) | 600 |
| 端子接触部电镀材料 | 金 |
| 試験電流 (A) | 13 |
| 端子結線エリアの仕上げめっき | 哑光 |
| 产品类型 | 端子 |
| 接合插针直径 | 1.57 mm [ .062 in ] |
| 端接类型 | 压接 |
| 端子接触部位电镀厚度 (µin) | 30 |
| 线缆尺寸 (mm²) | .12 – .2 |
| 线缆类型 | 分离式导线 |
| 端子大小 | 16 |
| 端子端接区域电镀材料 | 镍打底镀锡 |
| 机构/标准 | CSA, UL |
| UL 文件号 | E28476 |
| 接受导线绝缘直径范围 | .89 – 1.4 mm [ .035 – .055 in ] |
| 封装数量 | 1000 |
| 连接器和端子端接到 | 电线和电缆 |
| associated | 91515-1 58495-1 91002-1 58495-2 305183 305183. More> |
| usewith | 202760-2 213893-2 213766-1 206837-2 213931-2 213803-2 More> |
