744311470
| 制造商 | Würth Elektronik GmbH & Co. KG |
| 描述 | 固定インダクタ WE-HCI Inductor 4.7uH 100kHz 6A INDUCTOR POWER 4.7UH 6A SMD Inductor SMD high current WE-HCI 4.7uH Fixed Inductors WE-HCI Inductor 4.7uH 100kHz 6A INDUCTOR, SMD, HIGH CURRENT 4.7UH Wurth WE-HCI 系列 屏蔽 WE-Superflux芯材 绕线贴片电感器, 4.7 μH ±20%, 6A Idc |
| 分类 |
商业参数
| 产品 | High Current Inductors | 其他名称 | 732-1153-2 |
| 标准包装数量 | 1,000 | 工厂包装数量 | 1000 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85045095 | ||
电气参数
| 核心类型 | :Shielded | 容差 | ±20% |
| 电感量 | 4.7µH | 量程（°/s） | :WURTH ELEKTRONIK - WE-HCI Series |
| 测试频率 | 100kHz | 电感量范围 | :± 20% |
| 直流电阻（DCR） | 19.5 mOhm | 最大额定电流 | 6A |
| 直流电阻（DCR）（最大） | :0.0195ohm | 自谐振频率 | 33MHz |
| 饱和电流（Isat） | :7A | 串联饱和电流 | 7A |
| 初始电阻（最小） | 19.5mΩ | 通态电流（It (RMS)）（最大） | :6A |
机械参数
| 深度 | 6.9mm | 宽度 | 6.9 mm |
| 高度 | 3.8mm | 长度 | 7mm |
| 重量 | 0.0016 | 包装方式 | Tape & Reel (TR) |
| 屏蔽 | Shielded | 屏蔽类型 | Yes |
| 磁芯材料 | WE-Superflux | 安装类型 | Surface Mount |
| 引脚数 | :2 | 封装形式 | Non Standard |
| 尺寸/外形 | 0.272" L x 0.272" W (6.90mm x 6.90mm) | 端接样式 | SMD/SMT |
| 总体尺寸 | :7mm x 6.9mm x 3.8mm | 安装高度（最大） | 0.157" (4.00mm) |
产品信息
| 类型 | Wirewound | 系列 | WE-HCI |
环境参数
| 工作温度 | -40°C ~ 150°C | ||
文档与媒体
相关型号
SP7600EB
Exar
LED Lighting Development Tools Eval Board for SP7600 Series Evaluation Board Is Designed To Help The User Evaluate The Performance Of The SP7600 For Use As A LED Driver EVAL BOARD FOR SP7600
SP7600EN2-L
Exar
LED Lighting Drivers Applications LED DRVR 1Segment 5V/9V/12V/15V/18V/24V 8-Pin HSOIC N EP Bulk IC LED DRVR PWM STP-DWN 8HNSOIC LED Driver,Buck,High Power,SOIC8N EP SP7600 Series 2 A 29 V 1.2 MHz Non-Sync. Buck High Power LED Driver - SOIC-8N LED 驱动器, 4.5 → 29 V, 8引脚 HSOIC封装

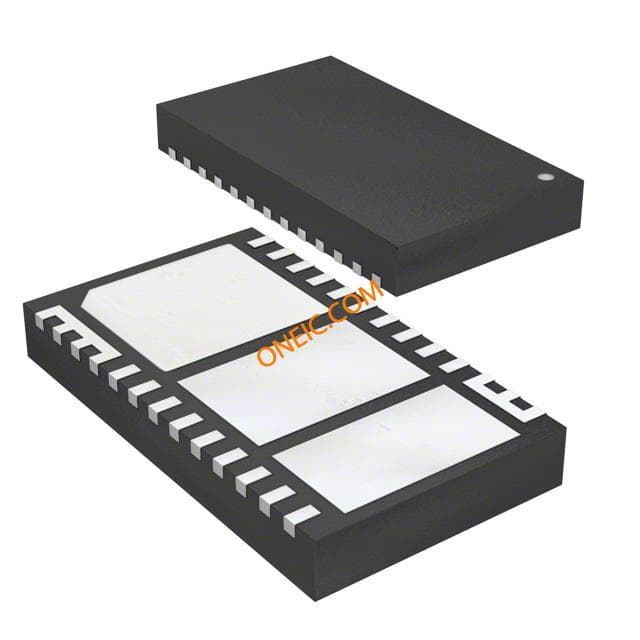

SP7652ER-L
