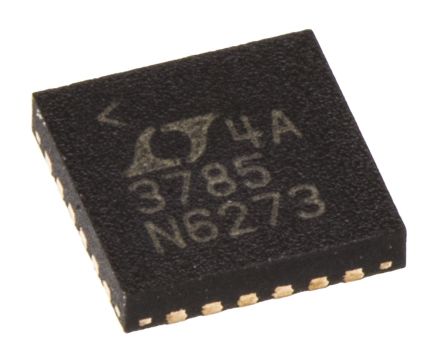

LTC3785EUF#PBF

制造商	Analog Devices, Inc.
描述	DC DC Cntrlr Dual-OUT Step Up/Step Down 2.7V to 10V Input 24-Pin QFN EP IC REG CTRLR BUCK BST PWM 24-QFN LTC3785EUF#PBF, Dual Buck/Boost Converter, 10A, Adjustable, 2.7 to 10V, 1000kHz, 24-Pin QFN BUCK/BOOST CONTROLLER, 10V, 24QFN DC-DC converter; step up; Uin:2.7÷10V; Uout:2.7÷10V; QFN24 , 双降压升压控制器, 10A, 可调输出, 2.7 → 10 V, 1000 kHz, 24针 QFN封装
分类	连接器解决方案矩形连接器电源混合矩形连接器

对参数有疑问？问 AI 助手

商业参数

其他名称	LTC3785EUFPBF	标准包装数量	91
标准封装名称	QFN

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85423190
抗辐射加固	No

电气参数

PWM类型	Voltage Mode, Burst Mode®	频率	:1MHz
占空比	99%	效率	96%
输出类型	Adjustable	Cuk转换器	No
降压转换器	Yes	隔离电源	No
稳压器类型	Boost/Buck Controller	额定电压	10 V
升压转换器	Yes	最大频率	1MHz
输出电流	10A	供电电压	2.7 V ~ 10 V
倍压转换器	No	反激转换器	No
输出数量	2	分频/倍频	No
稳压器拓扑	Step Up/Step Down	反相转换器	No
开关稳压器	Yes	开关频率	1000 kHz
最小输入电压	:10V	输出电压（最大）	10 V
输出电压（最小/固定）	2.7 V	共模瞬态抗扰度（最小）	Extended
电压输出差（典型值）@ 距离	:2.7V

机械参数

宽度	4mm	高度	0.7mm
长度	4mm	重量	0.0002
包装方式	Tube	引脚样式	No Lead
端接方式	:SMD	安装类型	Surface Mount
引脚数	:24	封装形式	24-WFQFN Exposed Pad
冷却的封装	QFN	材料表面处理	:MSL 1 - Unlimited
包装数量	QFN EP	尺寸/外形	4 x 4 x 0.7mm
位数	24

产品信息

SPG	49	类型	Step Up/Step Down
已删除	Compliant	基本单元	:3785
单元数量	1	使用的IC/零件	step up

环境参数

工作温度

-40°C ~ 85°C

结工作温度

85C
