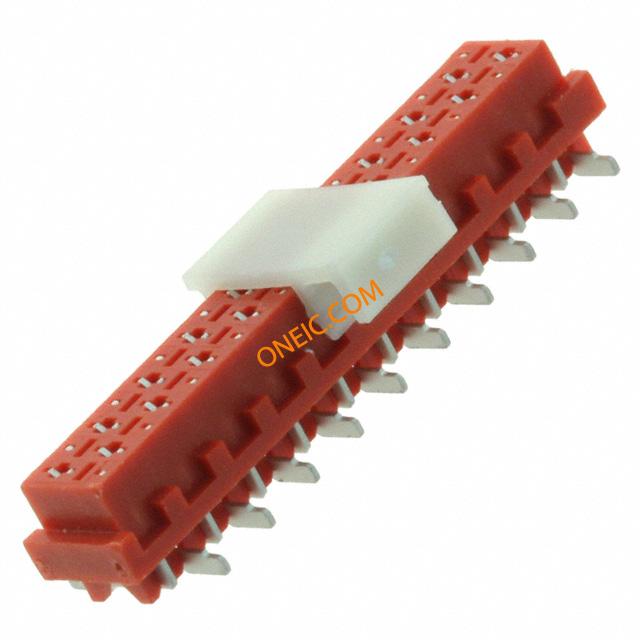

690367282076
| 制造商 | |
| 描述 | CONN 2.54MM SMD FEMALE POLAR 20P Wurth Elektronik 6903 Series 2.54, 1.27mm 20 Way 2 Row Right Angle PCB Socket Surface Mount Board to Board Headers & Wire Housings WR-MM CONN 2.54MM SMD FEMALE POLAR 20P SOCKET, 2.54/1.27MM, SMT, 20WAY Wurth Elektronik 6903 系列 2行 20路 直角 1.27 mm, 2.54 mm节距 表面贴装 印刷电路板插座, 板对板 |
| 分类 |
商业参数
| 其他名称 | 732-1969-2 | 标准包装数量 | 600 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85366990 | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 量程（°/s） | :WURTH ELEKTRONIK - WR-MM Series | 额定电压 | 100 V ac |
| 最大额定电流 | 1.5A | 绝缘电阻 | 1000 MOhms |
机械参数
| 颜色 | Red | 间距 | 0.100" (2.54mm) |
| 重量 | 0.0006 | 包装方式 | Tape & Reel (TR) |
| 排间距 | 0.059" (1.50mm) | 端接方式 | Solder |
| 触头类型 | Female Socket | 安装类型 | Surface Mount |
| 连接器类型 | Receptacle | 接触镀层 | Tin |
| 排数 | 2 | 触头材料 | Phosphor Bronze |
| 壳体材料 | Polyamide | 端接样式 | SMD |
| 第一触头极性 | Socket (Female) | 触点数 | 20 |
| 接触件端接 | :Surface Mount Vertical | 位数 | 20 |
产品信息
| 类型 | Board to Board | 连接器性别 | :Socket |
| 系列 | 6903 | 产品子类型 | Connectors |
| 应用细节 | Wire-to-Board | 加载位置数 | All |
环境参数
| 工作温度 | - 40 C to + 105 C | ||
