690157002072
| 制造商 | |
| 描述 | CONN 2.54MM IDC MALE RED 20POS 20 way male connector IDC 2.54mm Headers & Wire Housings WR-MM CONN 2.54MM IDC MALE RED 20POS PLUG, 2.54/1.27MM, FREE, IDC, 20WAY Wurth Elektronik 6901 系列 2行 20路 1.27 mm, 2.54 mm节距 公 IDC 连接器 , 电缆安装 |
| 分类 |
商业参数
| 其他名称 | 732-1993-5 | 标准包装数量 | 20 |
合规参数
| RoHS | Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85366990 | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 量程（°/s） | :WURTH ELEKTRONIK - WR-MM Series | 额定电压 | 100 V ac |
| 最大额定电流 | 1A | 绝缘电阻 | 1000 MOhms |
机械参数
| 颜色 | Red | 间距 | 0.100" (2.54mm) |
| 重量 | 0.0006 | 包装方式 | Tube |
| 导线类型 | Ribbon Cable | 导线线规 | 28 AWG |
| 排间距 | 0.059" (1.50mm) | 端接方式 | IDC |
| 触头类型 | Male Pin | 安装类型 | Free Hanging (In-Line) |
| 连接器类型 | Plug | 接触镀层 | Tin |
| 排数 | 2 | 触头材料 | Phosphor Bronze |
| 壳体材料 | PBT | 电缆端接方式 | IDC |
| 端接样式 | IDC | 第一触头极性 | Pin (Male) |
| 触点数 | 20 | 接触件端接 | :IDC / IDT |
| 位数 | 20 | ||
产品信息
| 连接器性别 | Male | 系列 | 6901 |
| 产品特性 | Feed Through | 产品子类型 | Connectors |
| 应用细节 | Wire-to-Board | ||
环境参数
| 工作温度 | +105°C | ||
文档与媒体
相关型号
135-2801-020
Amphenol Spectra-Strip
Flat Cables 3C Color Coded Cable .050 Zip 20 Cond Flat Cable 20Conductors 28AWG Tinned Copper 300V 1A RIBBON CABLE, 20WAY, PER M RIBBON CABLE, 20WAY, 30.5M FLAT CABLE, 20COND, 100FT, 28AWG, 300V cable, flat(planar), color coded pvc insulation, 20 conductors, 28 awg stranded Cable: ribbon; 1.27mm; stranded; Cu; 20x28AWG; PVC; 300V; 30,5m Ribbon Cable 1.27 mm 20x0.080 mm², 135-2801-020, Amphenol Amphenol Spectra-Strip 系列 20 路 无屏蔽 带状电缆, 25.53 mm 宽

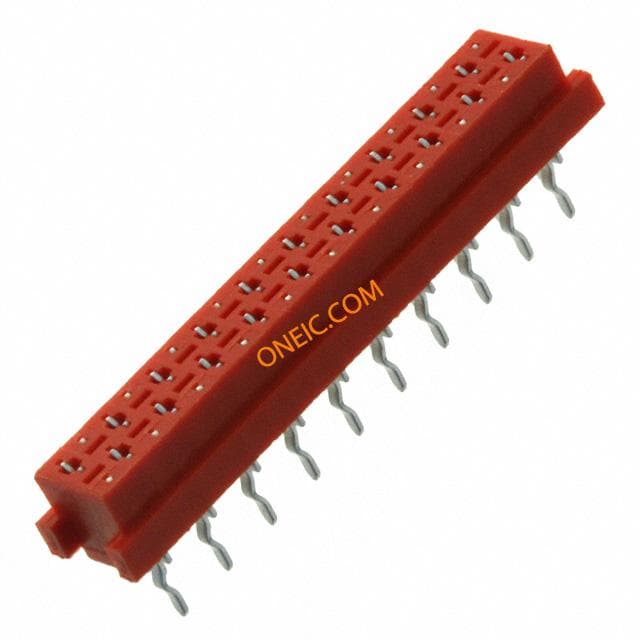

690367182072
Wurth Electronics Inc
CONN 2.54MM FEMALE STR RED 20POS Wurth Elektronik 6903 Series 2.54, 1.27mm 20 Way 2 Row Straight PCB Socket Through Hole Board to Board Headers & Wire Housings WR-MM CONN 2.54MM FEMALE STR RED 20POS SOCKET, 2.54/1.27MM, 20WAY Wurth Elektronik 6903 系列 2行 20路 直 1.27 mm, 2.54 mm节距 通孔 印刷电路板插座, 板对板

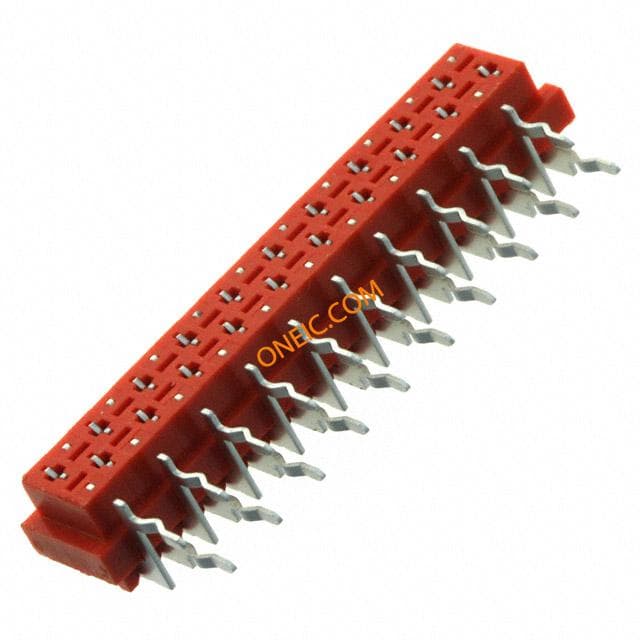

690368172072
Wurth Electronics Inc
CONN 2.54MM FEM ANGLED POLAR 20P Wurth Elektronik 6903 Series 2.54, 1.27mm 20 Way 2 Row Straight PCB Socket Through Hole Board to Board Headers & Wire Housings WR-MM CONN 2.54MM FEM ANGLED POLAR 20P Wurth Elektronik 6903 系列 2行 20路 直 1.27 mm, 2.54 mm节距 通孔 印刷电路板插座, 板对板

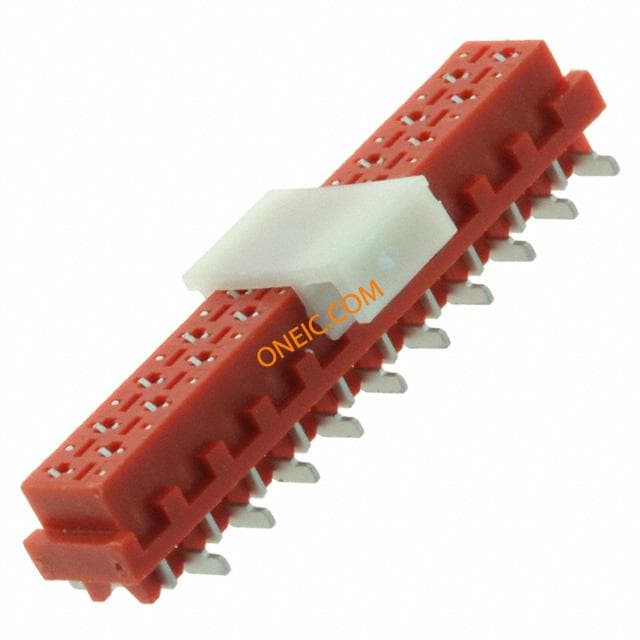

690367282076
