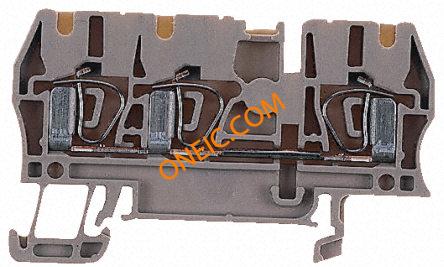

点击放大查看
1775530000
| 制造商 | Weidmüller Holding AG & Co. KG |
| 描述 | Conn Feed-Through Modular Terminal Blocks 3 POS CONN TERM BLK ZDU 1.5/3AN Non-Fuse DIN Rail Terminal, 17.5A, 500V, Beige ,Clamp Termination Splice terminal: rail; ways:1; terminals:3; beige; 1.5mm2; wemid |
| 分类 |
商业参数
| 其他名称 | ZDU 1.5/3AN | 标准包装数量 | Bulk |
合规参数
| RoHS | Lead free / RoHS Compliant | 材料阻燃等级 | UL94 V-0 |
电气参数
| 电流 - UL | 15A | UL电压 | 300V |
| 电流 - IEC | 17.5A | IEC电压 | 500V |
| 额定电压 | 500 V | 极数 | 1 |
| 连接器阻抗 | rail | 最大额定电流 | 17.5A |
机械参数
| 颜色 | Beige | 宽度 | 3.5mm |
| 高度 | 37mm | 重量 | 5.65 g |
| 导线线规 | 30 → 16 AWG | 端接方式 | Clamp |
| 基体材料 | wemid | 外壳颜色 | Beige |
| 安装类型 | spring clamp | 安装导轨 | TS35 |
| 排数 | 3 | 包装数量 | 100 |
| 剥线长度（范围） | 10mm | 端子宽度 | 3.5mm |
| 端接样式 | Push In, Spring | 连接器颜色 | Beige |
| 触点数 | 3 | 位数 | 3 |
| 最大电缆长度 | 1.5mm2 | 绝缘材料 - 材质 | Thermoplastic, Wemid |
| 线规或范围 - AWG | 16-30 AWG | 线规或范围 - mm² | 0.5-1.5mm² |
| 触点镀层厚度 - 柱 | 3.5mm | ||
产品信息
| 制造商 | 0.5-1.5mm² | SPG | 100 |
| 类型 | Feed-Through Modular Terminal Blocks | 系列 | ZDU |
| 单元数量 | 1 | 层数 | 1 |
环境参数
| 工作温度 | +120°C | ||
