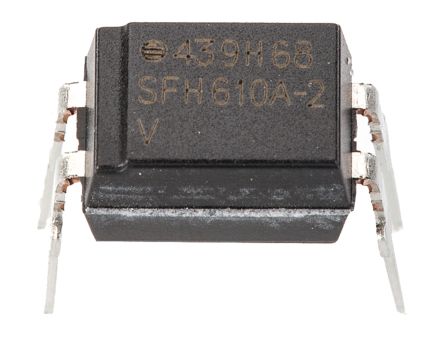

点击放大查看
SFH610A-2
| 制造商 | Vishay Intertechnology, Inc. |
| 描述 | Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP Transistor Output Optocouplers Phototransistor Out Single CTR 63-125% OPTOCOUPLER 63-125% OPTOISOLATOR TRANS 5.3KVRMS 4DIP Optocoupler Transistor O/P 1-CH OPTOCOUPLER, TRANSISTOR O/P OPTOCOUPLER,SFH610A-2 Optocoupler; THT; Channels:1; Out: transistor; Uinsul:5.3kV; DIP4 Vishay 光耦 , 直流输入, 晶体管输出 通孔安装安装, 4针 PDIP 封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 100 | 单位包装 | 100 |
| 产品类别 | Transistor Output Optocouplers | 标准包装数量 | Bulk, Rail / Tube |
| 工厂包装数量 | 4000 | 标准封装名称 | PDIP |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85414090 | 汽车级 | NO |
| 抗辐射加固 | No | 认证机构 | :BS, EN, IEC |
| 认证机构标志 | NY/N | ||
电气参数
| 输出端 | NPN Phototransistor | 通道数 | 1 |
| 输入类型 | DC | 输出类型 | DC |
| 最大功率 | 150mW | 开启时间 | 4.2µs |
| 额定功率 | 0.15 W | 额定电压 | :70V |
| 下降时间（典型） | 0.014ms | 上升时间（典型） | 0.003ms |
| 晶体管类型 | optocoupler | 关断延迟时间 | 2.3µs |
| 输出隔离 | :Phototransistor | 供电电压 | 1.25V |
| 通道数量 | 1 | 元件数量 | 1 |
| LED正向电流 | 60 mA | LED正向电压 | 1.25 V |
| 击穿电压 | 6 V | 转折电压 | :70V |
| 隔离电压 | 5300 Vrms | Vce饱和电压（最大） | 400mV |
| 最小输入电压 | 70 V | 最大功耗 | 150 mW |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 70V | 电压负载调整率 | 6 V |
| 输入偏置电流（最大） | 60 mA | 输出电流/通道 | 50mA |
| 电流传输比（最大） | 125 % | 电流传输比（最小） | 63 % to 125 % |
| 集电极电流（Ic）（最大） | 100 mA | 集电极截止电流（最大） | 0.1 A |
| 反向关断电压（典型） | 6 V | LED触发电流（最大） | :10A |
| 正向电压（最大）@ If | 1.65 V | 平均整流电流（每二极管） | 60mA |
机械参数
| 宽度 | 6.81(Max) | 重量 | 0.0005 |
| 包装方式 | Tube | 引脚样式 | Through Hole |
| 安装类型 | Through Hole | 引脚数 | :4 |
| 光学材料（应为封装材料） | :DIP | 封装形式 | 4PDIP |
| 冷却的封装 | PDIP | 总长度 | 4.83(Max) |
| 包装数量 | PDIP | 位数 | 4 |
| 外壳尺寸-插件 | 3.81(Max) | ||
产品信息
| SPG | 100 | 匹配码 | SFH610A-2 |
| 原理图 | see | 单元数量 | 1 |
| 标准交期 | 9 weeks | 印刷电路板数量 | 4 |
环境参数
| 机械寿命 | NRND: Not recommended for new designs. | 工作温度 | -55 to 100 °C |
