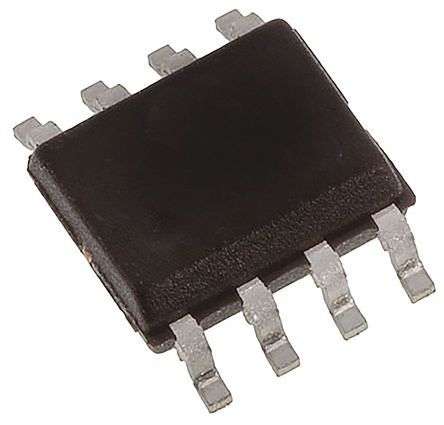

UCC27324D
| 制造商 | Texas Instruments Incorporated |
| 描述 | MOSFET DRVR 4.5A 2-OUT Lo Side Non-Inv 8-Pin SOIC Tube IC MOSFET DRVR DUAL HS 4A 8-SOIC Gate Drivers Dual 4 A Peak High Speed Low-Side DRIVER, MOSFET DUAL, 27324, SOIC8 Dual 4 A Peak High Speed Low-Side Power MOSFET Drivers Texas Instruments 双 MOSFET 功率驱动器, 4.5A, 非反相, 8针 SOIC封装 |
| 分类 |
商业参数
| 其他名称 | 296-12531-5 | 产品类别 | Gate Drivers |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 75 |
| 标准封装名称 | SOIC | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85411000 |
| 零件状态 | :27324 | 抗辐射加固 | No |
电气参数
| 下降时间 | 40 ns | 延迟时间 | 25ns |
| 输入类型 | Non-Inverting | 额定功率 | 1.14 W |
| 额定电压 | 4.5 V | 上升时间（典型） | 40 ns |
| 输出电流 | 0.75 mA | 供电电流 | 0.75 mA |
| 驱动电路 | Low Side | 供电电压 | 4.5 V ~ 15 V |
| 输出数量 | 2 | 通道数量 | :2 |
| 最大额定电流 | Catalog | 峰值输出电流 | 4.5 A |
| 输出电压（最大） | :450mV | 最小供电电压 | 15 V |
| 输入逻辑低电平 | CMOS/TTL | 最大功耗 | 1140 mW |
| 传播延迟时间 | 35 ns | 输入逻辑高电平 | CMOS|TTL |
| 滑臂电阻（欧姆）（典型） | 2.2|30 Ohm | 峰值脉冲电流（10/1000µs） | 4A |
| 最大传播延迟 @ V, 最大CL | 40 | 传播延迟 tpLH / tpHL（最大） | 35 |
机械参数
| 宽度 | 4(Max) | 重量 | 0.002561 oz |
| 包装方式 | Tube | 封装体颜色 | :SOIC |
| 引脚样式 | Gull-wing | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :8 | 封装形式 | 8SOIC |
| 冷却的封装 | SOIC | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 5(Max) | 包装数量 | SOIC |
| 位数 | 8 | 外壳尺寸-插件 | 1.5(Max) |
| 供应商器件封装 | 8-SOIC | ||
产品信息
| 类型 | Low Side | 系列 | UCC27324 |
| 已删除 | Compliant | 软件 | SLUS492H |
| 基本单元 | :27324 | 配置 | Low-Side |
| 图案编号 | Y | 模块/板类型 | :Low Side |
| 驱动器数量 | 2 | 功能框图 | fbd_slus492h.gif |
| 使用的IC/零件 | View | 印刷电路板数量 | 8 |
| 配置数 | 2 | ||
