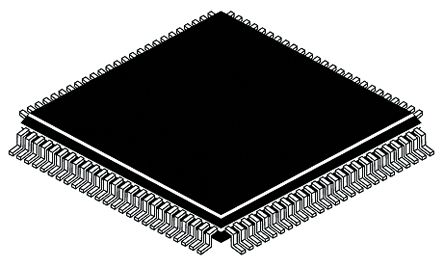

TMS320F2806PZA
| 制造商 | Texas Instruments Incorporated |
| 描述 | DSP Fixed-Point 32-Bit 100MHz 100MIPS 100-Pin LQFP Digital Signal Processors & Controllers - DSP, DSC 32-Bit Digital Sig Controller w/Flash IC MCU 32BIT 64KB FLASH 100LQFP TMS320F2806PZA, 32bit Digital Signal Processor 100MHz 64kb Flash, 20kb RAM, 100-Pin LQFP 32-bit Microcontrollers - MCU 32-Bit Digital Sig Controller w/Flash DSC, 32BIT, 64K FLASH, 100MHZ, 100LQFP 32-Bit Digital Signal Controller with Flash Texas Instruments 32bit 数字信号处理器 DSP, 100MHz, 64 kB ROM 闪存, 20 kB RAM, 100针 LQFP封装 |
| 分类 |
商业参数
| 产品 | DSPs | 商标名 | C2000 |
| 其他名称 | 296-18328 | 产品类别 | Digital Signal Processors & Controllers - DSP, DSC |
| 标准包装数量 | Trays | 工厂包装数量 | 90 |
| 标准封装名称 | QFP | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | :320F2806 | 抗辐射加固 | No |
电气参数
| GPIO | 35 | 转速 | 100 MHz |
| 定时器 | 3 32-Bit GP 1 WD | RAM 大小 | 20 KB |
| 内核大小 | 32-Bit | 频率 | 100 |
| 接口 | :ECAN, I2C, SCI, SPI | 时钟速率 | 100 MIPS |
| 存储器容量 | 20 KB | I/O 数量 | 35 |
| 核心电压 | :1.8V | 额定电压 | 1.8 V, 3.3 V |
| 时钟频率 | 100 MHz | 数据转换器 | A/D 16x12b |
| 最大频率 | 100MHz | 振荡器类型 | Internal |
| 串行协议 | 2 | 供电电压 | 1.8|3.3 V |
| RS-232（422、485） | 1 | 模拟输入/输出 | 1 16-Ch 12-Bit |
| 程序存储器大小 | 64 KB | 程序存储器类型 | Flash |
| 工作频率 | :100MHz | 最小供电电压 | 1.71/3.14 V |
| 供电电压 (Vcc/Vdd) | 1.71 V ~ 1.89 V | 峰值脉冲电流（8/20µs） | 100 |
机械参数
| 宽度 | 14mm | 高度 | 1.4mm |
| 长度 | 14mm | 重量 | 0.022420 oz |
| 包装方式 | Tray | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :100 |
| 封装形式 | 100LQFP | 冷却的封装 | LQFP |
| 材料表面处理 | :MSL 2 - 1 year | 总长度 | 14.2(Max) |
| 包装数量 | LQFP | 尺寸/外形 | 14 x 14 x 1.4mm |
| 位数 | 100 | 外壳尺寸-插件 | 1.45(Max) |
| 核心数/总线宽度 | 32 Bit | 脉冲宽度失真（最大） | 16 |
产品信息
| SPI | 4 | 格式 | Fixed Point |
| 系列 | TMS320F2806 | 已删除 | Compliant |
| 功能 | C28x | 协议 | 1 |
| 软件 | SPRS230N | 基本单元 | :320 |
| 闪存大小 | :64KB | 片内RAM（通道数×位宽） | Yes |
| 外设 | POR, PWM, WDT | 架构 | Harvard |
| 连接性 | CAN, I²C, SCI, SPI, UART/USART | 可编程性 | Yes |
| 数字格式 | Fixed-Point | 核心处理器 | C28x |
| 指令类型 | Fixed Point | 功能框图 | fbd_sprs230n.gif |
| 使用的IC/零件 | View | 其他规格 | :100 |
| 印刷电路板数量 | 100 | ||
环境参数
| 测试温度 | -40 to 85 | 工作温度 | + 85 C |
| 结工作温度 | 85C | ||
